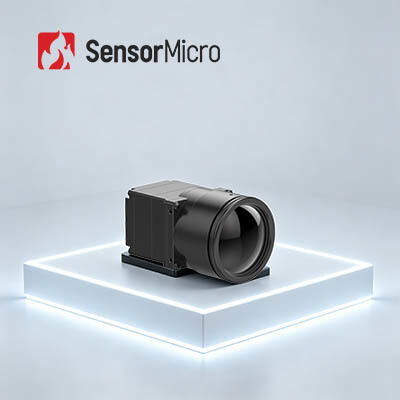

COIN1212 1280x1024 Ανάλυση 12μm Μέγεθος pixel Μη ψυγεία υπέρυθρη μονάδα για όλες τις καιρικές συνθήκες

  • COIN1212 1280x1024 Resolution 12µm Pixel Size Uncooled Infrared Module for All Weather Conditions
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου ΝΟΜΙΣΜΑ 1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024/12μm Τυπικό NETD ≤40mK/F1,0/25℃
Φασματικό εύρος 8~14μm Ψηφιακός ρυθμός καρέ 30Hz
Τάση τροφοδοσίας 4.5~5.5V Τυπική κατανάλωση ενέργειας 1.0W
Επισημαίνω

1280x1024 μη ψυχόμενη υπέρυθρη ενότητα

,

Υψηλή μη ψυχόμενη υπέρυθρη ενότητα σταθερότητας

,

PLUG1212 θερμική ενότητα καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
COIN1212 Υψηλής Σταθερότητας 1280x1024/12μm Μη Ψυχόμενη Υπέρυθρη Μονάδα για Όλες τις Καιρικές Συνθήκες
Επισκόπηση Προϊόντος

Ο πυρήνας υπέρυθρης κάμερας COIN1212 υιοθετεί έναν υπέρυθρο ανιχνευτή megapixel 1280×1024@12μm. Ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας σήματος και απεικόνισης, υποστηρίζει κύρια σειριακά πρωτόκολλα, πολλαπλές εξόδους βίντεο και επιλογές φακών πλήρους σειράς. Η γρήγορη ανίχνευση hotspot και οι ευκρινείς θερμικές εικόνες διευκολύνουν τη δευτερογενή ανάπτυξη, καθιστώντας την ιδανική για παρακολούθηση υποδομών, υψηλής ποιότητας κατασκευές, έξυπνες μεταφορές και έργα θερμικής απεικόνισης ερευνητικού επιπέδου.

Κύρια Χαρακτηριστικά
  • Απεικόνιση Υψηλής Ευκρίνειας, Ακριβής Ανίχνευση: Η ανάλυση megapixel 1280×1024/12μm επιτρέπει απεικόνιση HD ευρέος οπτικού πεδίου και μεγάλης εμβέλειας. Καταγράφει καθαρά λεπτομερείς λεπτομέρειες στόχων κατά την παρατήρηση κοντινής εμβέλειας.
  • Πλήρεις Δυνατότητες και Οικονομική Απόδοση: Κατασκευασμένο με κορυφαίο στην βιομηχανία μεγάλης μορφής μη ψυχόμενο υπέρυθρο ανιχνευτή. Ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας εικόνας για βελτίωση της ευκρίνειας της εικόνας και της οπτικής ποιότητας.
  • Γρήγορη Ενσωμάτωση, Επιταχυνόμενη Ανάπτυξη: Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120. Εξάγει δεδομένα εικόνας RAW/YUV με έλεγχο μέσω σειριακής θύρας.
Προδιαγραφές Προϊόντος
Μοντέλο COIN1212
Δείκτες Υπέρυθρου Ανιχνευτή
Ευαίσθητο Υλικό VOx
Ανάλυση 1280×1024
Μέγεθος Pixel 12μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤40mK/F1.0/25℃
Επεξεργασία Εικόνας
Ρυθμός Καρέ Ψηφιακής Εικόνας 30Hz
Χρόνος Εκκίνησης 6s
Αναλογικό Βίντεο /
Ψηφιακό Βίντεο RAW/YUV422
Αλγόριθμος Εικόνας Διόρθωση Μη Ομοιομορφίας (NUC)
Μείωση Θορύβου 3D (3DNR)
Καταστολή Θορύβου 2D (DNS)
Συμπίεση Δυναμικού Εύρους (DRC)
Ενίσχυση Άκρων (EE)
Εμφάνιση Εικόνας 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδηροκόκκινο/Θερμό Σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό)
Λογισμικό Η/Υ
Λογισμικό ICC Έλεγχος Μονάδας & Εμφάνιση Βίντεο
Ηλεκτρικά
Τυπική Εξωτερική Διεπαφή 50pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό)
Πλακέτα Επέκτασης USB3.0
Διεπαφή Επικοινωνίας TTL-232
Ψηφιακή Διεπαφή Βίντεο DVP16/BT.1120/MIPI
Τάση Τροφοδοσίας 4.5~5.5V
Τυπική Κατανάλωση Ενέργειας 1.0W
Μηχανικά
Μέγεθος Γυμνού Πυρήνα(mm) 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm
35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Βάρος Γυμνού Πυρήνα(g) 14mm/19mm/25mm: 19.7±1g
35mm/50mm/100m: 32.5±1g
Περιβαλλοντική Προσαρμοστικότητα
Θερμοκρασία Λειτουργίας -40℃~+70℃
Θερμοκρασία Αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση 5.35grms, Τυχαία Δόνηση, 3 άξονες
Κρούση Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις
Πιστοποίηση ROHS2.0/REACH
Οπτικός Φακός
Οπτικός Φακός Σταθερής Εστίασης Αθερμικός: 14mm/19mm/25mm/35mm/50mm/100mm
Επίπεδο Προστασίας IP67(Μπροστινός Φακός)
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN1212 χρησιμοποιείται ευρέως στην Παρακολούθηση Βασικών Υποδομών, στην Υψηλής Ποιότητας Κατασκευή, στη Βιομηχανική Επιθεώρηση, στην Επιστημονική Έρευνα και σε συναφείς τομείς.

Τα Δυνατά μας Σημεία
  • Διαφοροποιημένο Χαρτοφυλάκιο Προϊόντων
  • Βαθιά Τεχνική Εξειδίκευση
  • Αυστηρή Επικύρωση Αξιοπιστίας Εξασφαλίζει Διασφάλιση Ποιότητας
  • Εστίαση στην Καινοτομία και την Πρακτική Εφαρμογή στην Υπέρυθρη Ανίχνευση
  • Επαγγελματική Τεχνική Υποστήριξη και Υπηρεσίες Κοινής Ανάπτυξης
Συχνές Ερωτήσεις
Πώς λειτουργεί ένας υπέρυθρος ανιχνευτής;

Οι υπέρυθροι ανιχνευτές λειτουργούν ανιχνεύοντας ηλεκτρομαγνητική ακτινοβολία στο υπέρυθρο φάσμα. Ο ακριβής μηχανισμός ανίχνευσης ποικίλλει ανάλογα με τον τύπο του υπέρυθρου ανιχνευτή.

Οι θερμικοί ανιχνευτές λειτουργούν μετρώντας την αλλαγή θερμοκρασίας που προκαλείται από την απορρόφηση της υπέρυθρης ακτινοβολίας. Για παράδειγμα, οι μικροβολόμετροι αποτελούνται από ένα πλέγμα μικροσκοπικών αντιστάσεων που είναι ευαίσθητες στη θερμότητα. Όταν η υπέρυθρη ακτινοβολία απορροφάται από τον ανιχνευτή, προκαλεί αύξηση της θερμοκρασίας του αντιστάτη, οδηγώντας σε αλλαγή της ηλεκτρικής αντίστασης που μπορεί να ανιχνευθεί και να μετατραπεί σε εικόνα.

Οι ανιχνευτές φωτονίων, από την άλλη πλευρά, λειτουργούν μετατρέποντας φωτόνια από την υπέρυθρη ακτινοβολία σε ηλεκτρικά σήματα. Δύο κοινοί τύποι ανιχνευτών φωτονίων είναι οι φωτοβολταϊκοί ανιχνευτές και οι φωτοαγωγοί. Οι φωτοβολταϊκοί ανιχνευτές παράγουν τάση όταν απορροφώνται υπέρυθρα φωτόνια, ενώ οι φωτοαγωγοί αυξάνουν την αγωγιμότητά τους όταν απορροφώνται φωτόνια.

Οι υπέρυθροι ανιχνευτές μπορούν επίσης να χρησιμοποιούν άλλους μηχανισμούς ανίχνευσης, όπως η πυροηλεκτρική ιδιότητα, όπου οι αλλαγές θερμοκρασίας προκαλούν φόρτιση σε ένα υλικό, ή θερμοηλεκτρικά φαινόμενα, όπου μια διαφορά θερμοκρασίας μεταξύ δύο υλικών παράγει τάση.

Το σήμα εξόδου από τον υπέρυθρο ανιχνευτή μπορεί να επεξεργαστεί και να εμφανιστεί ως εικόνα, η οποία μπορεί να χρησιμοποιηθεί για διάφορους σκοπούς, όπως θερμική απεικόνιση σε ιατρικές ή βιομηχανικές εφαρμογές, τηλεπισκόπηση του περιβάλλοντος και θερμική σάρωση σε συστήματα ασφαλείας.
