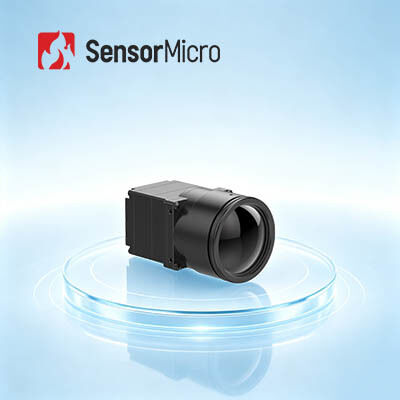

1280x1024 Ανάλυση 12μm Pixel Μέγεθος 30Hz Ρυθμιστικός ρυθμός Uncooled VOx Μονάδα μικροβολόμετρου για θερμική απεικόνιση

  • 1280x1024 Resolution 12μm Pixel Size 30Hz Frame Rate Uncooled VOx Microbolometer Module for Thermal Imaging
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου ΝΟΜΙΣΜΑ 1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024/12μm Ψηφιακός ρυθμός καρέ 30Hz
Φασματικό εύρος 8~14μm Τυπικό NETD ≤40mK/F1,0/25℃
Τάση τροφοδοσίας 4.5~5.5V Τυπική κατανάλωση ενέργειας 1.0W
Επισημαίνω

Μη ψυχόμενη ενότητα VOx Microbolometer

,

Ενότητα Microbolometer θερμικής λήψης εικόνων

,

Μη ψυχόμενη ενότητα Microbolometer
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
1280x1024 12μm Μονάδα Μικροβολόμετρου VOx χωρίς ψύξη για ευέλικτες λύσεις θερμικής απεικόνισης
Επισκόπηση προϊόντος

Ο πυρήνας υπέρυθρης κάμερας COIN1212 χρησιμοποιεί έναν υπέρυθρο ανιχνευτή megapixel 1280×1024/12μm. Οι ενσωματωμένοι προηγμένοι αλγόριθμοι επεξεργασίας σήματος και απεικόνισης υποστηρίζουν τυπικά σειριακά πρωτόκολλα, πολλαπλές εξόδους βίντεο και ολοκληρωμένες επιλογές φακών. Επιτρέπει την ταχεία ανίχνευση θερμών σημείων και την καθαρή θερμική απεικόνιση, μειώνοντας τα εμπόδια για δευτερεύουσα ανάπτυξη. Κατάλληλο για παρακολούθηση υποδομών, υψηλής ποιότητας κατασκευές, έξυπνες μεταφορές και έργα επιστημονικής έρευνας.

Κύρια χαρακτηριστικά
Απεικόνιση υψηλής ευκρίνειας, ακριβής ανίχνευση
  • Η ανάλυση 1280×1024/12μm megapixel επιτρέπει απεικόνιση HD ευρέος οπτικού πεδίου και μεγάλης εμβέλειας
  • Καταγράφει καθαρά λεπτομερείς λεπτομέρειες στόχων κατά την παρατήρηση κοντινής εμβέλειας
Πλήρως εξοπλισμένο και οικονομικά αποδοτικό
  • Κατασκευασμένο με έναν κορυφαίο στην βιομηχανία ανιχνευτή υπέρυθρης ακτινοβολίας μεγάλης μορφής χωρίς ψύξη
  • Ενσωματωμένο με προηγμένους αλγορίθμους επεξεργασίας εικόνας για τη βελτίωση της ευκρίνειας της εικόνας και της οπτικής ποιότητας
Ταχεία ενσωμάτωση, επιταχυνόμενη ανάπτυξη
  • Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120
  • Εξάγει δεδομένα εικόνας RAW/YUV με έλεγχο μέσω σειριακής θύρας
Προδιαγραφές προϊόντος
Μοντέλο COIN1212
Δείκτες υπέρυθρων ανιχνευτών Ευαίσθητο υλικό: VOx
Ανάλυση: 1280×1024
Μέγεθος pixel: 12μm
Φασματική απόκριση: 8μm ~ 14μm
Τυπικό NETD: ≤40mK/F1.0/25℃
Επεξεργασία εικόνας Ψηφιακός ρυθμός καρέ: 30Hz
Χρόνος εκκίνησης: 6s
Αναλογικό βίντεο: /
Ψηφιακό βίντεο: RAW/YUV422
Αλγόριθμος εικόνας: Διόρθωση μη ομοιομορφίας (NUC), Μείωση θορύβου 3D (3DNR), Καταστολή θορύβου 2D (DNS), Συμπίεση δυναμικού εύρους (DRC), Ενίσχυση ακμών (EE)
Εμφάνιση εικόνας: 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδερένιο Κόκκινο/Ζεστό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό)
Λογισμικό Η/Υ Λογισμικό ICC: Έλεγχος μονάδας & εμφάνιση βίντεο
Ηλεκτρικά Τυπική εξωτερική διεπαφή: 50pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό)
Πλακέτα επέκτασης: USB3.0
Διεπαφή επικοινωνίας: TTL-232
Ψηφιακή διεπαφή βίντεο: DVP16/BT.1120/MIPI
Τάση τροφοδοσίας: 4.5~5.5V
Τυπική κατανάλωση ενέργειας: 1.0W
Μηχανικά Μέγεθος γυμνού πυρήνα (mm): 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Βάρος γυμνού πυρήνα (g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Περιβαλλοντική προσαρμοστικότητα Θερμοκρασία λειτουργίας: -40℃~+70℃
Θερμοκρασία αποθήκευσης: -45℃~+85℃
Υγρασία: 5%~95%, χωρίς συμπύκνωση
Δόνηση: 5.35grms, Τυχαία δόνηση, 3 άξονες
Κρούση: Ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση κρούσης 3 άξονες, 6 κατευθύνσεις
Πιστοποίηση: ROHS2.0/REACH
Οπτικός φακός Οπτικός φακός: Σταθερής εστίασης αθερμικός: 14mm/19mm/25mm/35mm/50mm/100mm
Επίπεδο προστασίας: IP67 (Μπροστινός φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN1212 χρησιμοποιείται ευρέως στην Παρακολούθηση Κρίσιμων Υποδομών, στην Υψηλής Ποιότητας Κατασκευή, στη Βιομηχανική Επιθεώρηση, στην Επιστημονική Έρευνα κ.λπ.

Τυποποιημένη υπηρεσία
  • Πλήρης τεκμηρίωση: Εγχειρίδια προϊόντων, οδηγούς εγκατάστασης και αναφορές επιλογής. Ξεκινήστε χωρίς εικασίες.
  • Υποστήριξη ανάπτυξης & δοκιμών: Δοκιμές ολοκληρωμένου δείγματος, αξιολόγηση απόδοσης και επαλήθευση παραμέτρων γίνονται εύκολα.
  • Προηγμένο κιτ εργαλείων προγραμματιστή: SDK, API, αλγόριθμοι και εργαλεία αποσφαλμάτωσης για βαθιά ενσωμάτωση.
  • Απομακρυσμένη τεχνική υποστήριξη: Υποστήριξη 24/7 - γρήγορη απόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
  • Εγγύηση: Γνήσια ανταλλακτικά και αυστηρή τήρηση διαδικασιών για την αποκατάσταση της βέλτιστης απόδοσης.
Συχνές ερωτήσεις
Τι είναι η θερμογραφία υπερύθρων;

Η θερμογραφία είναι μια νέα και αποτελεσματική τεχνολογία μη επεμβατικής διαγνωστικής μεθόδου βασισμένη στην ανίχνευση της θερμοκρασίας της επιφάνειας του αντικειμένου. Η υπέρυθρη (IR) ακτινοβολία που εκπέμπεται από ένα αντικείμενο καταγράφεται και οπτικοποιείται με τη μορφή χάρτη κατανομής θερμοκρασίας.

Για τι μπορεί να χρησιμοποιηθεί η θερμογραφία υπερύθρων;

Η θερμική εικόνα υπερύθρων μπορεί να χρησιμοποιηθεί για επιθεωρήσεις σπιτιών, προσδιορισμό δομικών ελαττωμάτων, ηλεκτρικών βλαβών, μηχανικών βλαβών, φυσιολογικών αλλαγών σε ανθρώπους & ζώα και πολλά άλλα.

Ποια είναι τα πλεονεκτήματα της θερμογραφίας υπερύθρων;

Για τον μη καταστροφικό έλεγχο, είναι απλός στον έλεγχο και γρήγορος στην απόκριση χωρίς ζημιά, με αποτέλεσμα την εξοικονόμηση κόστους, την αύξηση της αποδοτικότητας εργασίας, τη μείωση του εργατικού δυναμικού και της απόσβεσης του εξοπλισμού.

Για την ιατρική θερμογραφία, είναι πολύ αποτελεσματική στον εντοπισμό κρυφών προβλημάτων στο ανθρώπινο σώμα, 100% ασφαλής χωρίς ακτινοβολία και πόνο, αποτελώντας ιδανικό εργαλείο για πρώιμο έλεγχο υγείας.
