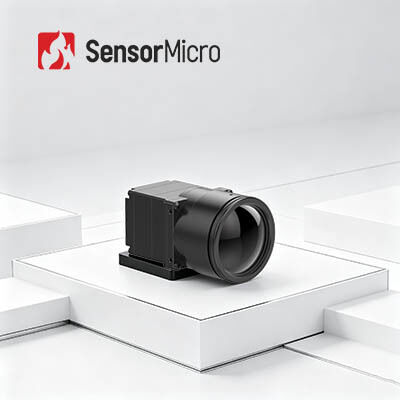

1280x1024 Ανάλυση 12μm Μέγεθος Pixels VOx Ευαίσθητο υλικό Μη ψυγμένο υπέρυθρο μοντέλο κάμερας Θερμικός πυρήνας κάμερας

  • 1280x1024 Resolution 12μm Pixel Size VOx Sensitive Material Uncooled Infrared Camera Module Thermal Camera Core
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου ΝΟΜΙΣΜΑ 1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024/12μm Τυπικό NETD ≤40mK/F1,0/25℃
Φασματικό εύρος 8~14μm Τυπική κατανάλωση ενέργειας 1.0W
Τάση τροφοδοσίας 4.5~5.5V Διεπαφή επικοινωνίας TTL-232
Επισημαίνω

1280x1024 υπέρυθρη ενότητα απεικόνισης

,

HD πυρήνας καμερών θερμικής λήψης εικόνων

,

Θερμικός πυρήνας καμερών HD 1280x1024
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Βελτιωμένη Ευκρίνεια & Ακρίβεια HD 1280x1024 Θερμικός Πυρήνας Κάμερας
Επισκόπηση Προϊόντος

Το COIN1212 είναι μία από τις μονάδες θερμικής κάμερας υπερύθρων της σειράς COIN, που αναπτύχθηκε από την SensorMicro. Βασισμένη σε έναν μη ψυχόμενο υπέρυθρο ανιχνευτή 1280x1024/12μm με επαγγελματικό κύκλωμα επεξεργασίας σήματος και πλατφόρμα επεξεργασίας εικόνας, αυτή η μονάδα θερμικής απεικόνισης υποστηρίζει ευρέως διαδεδομένα πρωτόκολλα σειριακής επικοινωνίας και προσφέρει διάφορες διεπαφές εξόδου βίντεο με πλήρη γκάμα επιλογών οπτικού φακού.

Ικανό να ανιχνεύει γρήγορα σημεία υψηλής θερμοκρασίας και να παρέχει καθαρές θερμικές εικόνες, απλοποιεί σημαντικά τη δευτερογενή ανάπτυξη, καθιστώντας το μια ολοκληρωμένη λύση ενσωμάτωσης θερμικής απεικόνισης για εφαρμογές στην παρακολούθηση κρίσιμων υποδομών, την υψηλή παραγωγή, την έξυπνη μεταφορά, την επιστημονική έρευνα και άλλες προηγμένες εφαρμογές θερμικής απεικόνισης.

Κύρια Χαρακτηριστικά
  • Απεικόνιση Υψηλής Ευκρίνειας, Ακριβής Ανίχνευση
    Η ανάλυση megapixel 1280×1024/12μm επιτρέπει ευρύ οπτικό πεδίο και απεικόνιση HD μεγάλης εμβέλειας. Καταγράφει καθαρά λεπτομερείς λεπτομέρειες στόχων κατά την παρατήρηση κοντινής εμβέλειας.
  • Πλήρεις Δυνατότητες και Οικονομική Απόδοση
    Κατασκευασμένο με έναν κορυφαίο στην βιομηχανία μεγάλης μορφής μη ψυχόμενο υπέρυθρο ανιχνευτή. Ενσωματωμένο με προηγμένους αλγορίθμους επεξεργασίας εικόνας για τη βελτίωση της ευκρίνειας της εικόνας και της οπτικής ποιότητας.
  • Γρήγορη Ενσωμάτωση, Επιταχυνόμενη Ανάπτυξη
    Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120. Εξάγει δεδομένα εικόνας RAW/YUV με έλεγχο μέσω σειριακής θύρας.
Προδιαγραφές Προϊόντος
Μοντέλο COIN1212
Δείκτες Υπέρυθρων Ανιχνευτών Ευαίσθητο Υλικό: VOx
Ανάλυση: 1280×1024
Μέγεθος Pixel: 12μm
Φασματική Απόκριση: 8μm ~ 14μm
Τυπικό NETD: ≤40mK/F1.0/25℃
Επεξεργασία Εικόνας Ψηφιακός Ρυθμός Καρέ: 30Hz
Χρόνος Εκκίνησης: 6s
Ψηφιακό Βίντεο: RAW/YUV422
Αλγόριθμος Εικόνας: Διόρθωση Μη Ομοιομορφίας (NUC), Μείωση Θορύβου 3D (3DNR), Καταστολή Θορύβου 2D (DNS), Συμπίεση Δυναμικού Εύρους (DRC), Ενίσχυση Άκρων (EE)
Εμφάνιση Εικόνας: 10 Τύποι (Λευκή Θερμή/Λάβα/Σιδηροκόκκινο/Ζεστό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρη Θερμή)
Λογισμικό Η/Υ Λογισμικό ICC: Έλεγχος Μονάδας & Εμφάνιση Βίντεο
Ηλεκτρικά Τυπική Εξωτερική Διεπαφή: 50pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό)
Πλακέτα Επέκτασης: USB3.0
Διεπαφή Επικοινωνίας: TTL-232
Ψηφιακή Διεπαφή Βίντεο: DVP16/BT.1120/MIPI
Τάση Τροφοδοσίας: 4.5~5.5V
Τυπική Κατανάλωση Ενέργειας: 1.0W
Μηχανικά Μέγεθος Γυμνού Πυρήνα: 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Βάρος Γυμνού Πυρήνα: 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g
Περιβαλλοντική Προσαρμοστικότητα Θερμοκρασία Λειτουργίας: -40℃~+70℃
Θερμοκρασία Αποθήκευσης: -45℃~+85℃
Υγρασία: 5%~95%, χωρίς συμπύκνωση
Δόνηση: 5.35grms, Τυχαία Δόνηση, 3 άξονες
Κρούση: Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις
Πιστοποίηση ROHS2.0/REACH
Οπτικός Φακός Οπτικός Φακός: Σταθερής Εστίασης Αθερμικός: 14mm/19mm/25mm/35mm/50mm/100mm
Επίπεδο Προστασίας: IP67 (Μπροστινός Φακός)
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN1212 χρησιμοποιείται ευρέως στην Παρακολούθηση Κρίσιμων Υποδομών, την Υψηλή Παραγωγή, τη Βιομηχανική Επιθεώρηση, την Επιστημονική Έρευνα και άλλες προηγμένες εφαρμογές θερμικής απεικόνισης.

Η Γραμμή Προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση με παγκόσμια κορυφαία τεχνολογία στη βιομηχανία υπερύθρων
  • Διάφοροι υπέρυθροι ανιχνευτές διαθέσιμοι, συμπεριλαμβανομένων τόσο μη ψυχόμενων όσο και ψυχόμενων υπέρυθρων ανιχνευτών σε διαφορετικές μορφές και μεγέθη pixel
  • Μαζική παραγωγή για να διασφαλιστεί γρήγορη παράδοση με τρεις γραμμές παραγωγής και ετήσια παραγωγική ικανότητα έως και εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Πώς λειτουργεί μια θερμική μονάδα;

Μια θερμική μονάδα λειτουργεί συνήθως ως εξής:

  1. Υπέρυθρη Ανίχνευση: Η θερμική μονάδα περιέχει έναν υπέρυθρο ανιχνευτή που ανιχνεύει ηλεκτρομαγνητική ακτινοβολία στο υπέρυθρο φάσμα.
  2. Οπτικά: Η υπέρυθρη ακτινοβολία εστιάζεται στον ανιχνευτή μέσω ενός οπτικού συστήματος, το οποίο μπορεί να περιλαμβάνει έναν φακό ή μια διάταξη καθρεπτών.
  3. Ενίσχυση Σήματος: Το ανιχνευόμενο σήμα ενισχύεται και ψηφιοποιείται από τα ηλεκτρονικά μέσα στην θερμική μονάδα.
  4. Επεξεργασία Εικόνας: Το ψηφιοποιημένο σήμα επεξεργάζεται για την παραγωγή μιας θερμικής εικόνας, που περιλαμβάνει μείωση θορύβου, ενίσχυση αντίθεσης και χαρτογράφηση χρωμάτων. Μπορούν να περιλαμβάνονται πρόσθετες λειτουργίες, όπως μέτρηση θερμοκρασίας.
  5. Οθόνη: Η θερμική εικόνα εμφανίζεται σε μια οθόνη, είτε εντός της θερμικής μονάδας είτε σε μια εξωτερική συσκευή.
