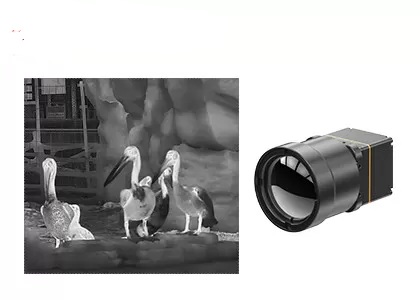

Κέντρο κάμερας υπέρυθρου χωρίς ψύξη LWIR με ανάλυση 1280x1024 και πλάτος 12μm για γρήγορη ενσωμάτωση

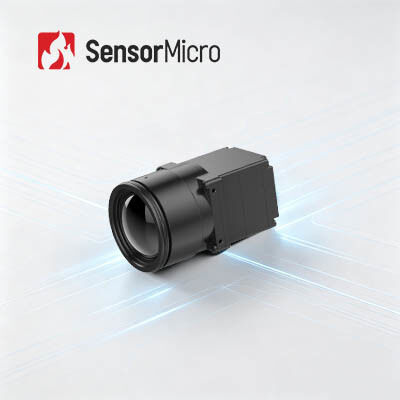

  • LWIR Uncooled Infrared Camera Core with 1280x1024 Resolution and 12μm Pixel Pitch for Fast Integration
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου ΝΟΜΙΣΜΑ 1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024 Ρυθμός καρέ 30Hz
Κατανάλωση ρεύματος 1.0W Φασματικό εύρος 8~14μm
Pixel Pitch 12μm NETD ≤40mK/F1,0/25℃
Επισημαίνω

Υπέρυθρος πυρήνας καμερών LWIR

,

Μη ψυχόμενος υπέρυθρος πυρήνας 640x512 καμερών

,

πυρήνας καμερών 12uM LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ανεψυγμένη υπέρυθρη κάμερα LWIR 1280x1024/12μm για ταχεία ενσωμάτωση
Επισκόπηση του προϊόντος

Ως ειδική μονάδα πυρήνα θερμικής απεικόνισης OEM/ODM,ο πυρήνας της κάμερας υπέρυθρου COIN1212 υιοθετεί έναν ώριμο ανιχνευτή 1280×1024 υψηλής ανάλυσης 12μm επιπέδου κυψελών και ολοκληρωμένα συστήματα επεξεργασίας σήματος και αλγόριθμων απεικόνισηςΔιαθέτει πλούσιες επεκτάσιμες διεπαφές, συμπεριλαμβανομένων των DVP και BT.1120, υποστηρίζει προσαρμόσιμη έξοδο δεδομένων RAW/YUV και πρότυπα πρωτόκολλα σειριακής επικοινωνίας και είναι συμβατό με πλήρη σειρά οπτικών φακών.ταχεία ανταπόκριση hotspot και εξαιρετικά χαμηλή δυσκολία ενσωμάτωσης, μπορεί να ενσωματωθεί απρόσκοπτα σε διάφορες τερματικές συσκευές και πλατφόρμες συστημάτων, εξυπηρετώντας βασικά στοιχεία θερμικής απεικόνισης για έξυπνο εξοπλισμό,εργαλεία βιομηχανικής παρακολούθησης και επιστημονικής έρευνας.

Βασικά χαρακτηριστικά
  • Εικόνες υψηλής ευκρίνειας, ακριβής ανίχνευση:Η ανάλυση 1280×1024/12μm megapixel επιτρέπει ευρεία εικόνα οπτικού πεδίου και HD εικόνες μεγάλου βεληνεκούς.
  • Πλήρης και οικονομικά αποδοτικό:Χτισμένο με έναν κορυφαίο στον κλάδο ευρυδιάστατο ανιχνευτή υπέρυθρων σε επίπεδο κυψελών, ενσωματωμένο με προηγμένους αλγόριθμους επεξεργασίας εικόνας για βελτίωση της καθαρότητας της εικόνας και της οπτικής ποιότητας.
  • Γρήγορη ολοκλήρωση, ταχεία ανάπτυξη:Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120Εκδίδει δεδομένα εικόνας RAW/YUV με έλεγχο σειριακής θύρας.
Προδιαγραφές προϊόντος
Σχήμα ΣΕΛΙΔΑ1212
Δείκτες ανιχνευτών υπέρυθρων Ευαίσθητο υλικό:VOx
Ψήφισμα:1280×1024
Μέγεθος εικονοστοιχείων:12 μm
Φασματική αντίδραση:8 μm ~ 14 μm
Τυπική NETD:≤ 40mK/F1.0/25°C
Επεξεργασία εικόνας Ψηφιακό ρυθμό καρέ:30Hz
Ώρα εκκίνησης:6s
Αναλογικό βίντεο:/
Ψηφιακό βίντεο:RAW/YUV422
Αλγόριθμος εικόνας:Διόρθωση μη ομοιομορφίας (NUC), μείωση 3D θορύβου (3DNR), καταστολή 2D θορύβου (DNS), συμπίεση δυναμικής εμβέλειας (DRC), βελτίωση του περιθωρίου (EE)
Εμφάνιση εικόνας:10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών Λογισμικό ICCΗ μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική Τυπική εξωτερική διεπαφή:50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Πίνακα επέκτασης:USB3.0
Διασύνδεση επικοινωνίας:TTL-232
Ψηφιακή διεπαφή βίντεοDVP16/BT.1120/MIPI
Δυναμική τάση τροφοδοσίας:4.5~5.5V
Τυπική κατανάλωση ενέργειας:1.0W
Μηχανικές Μέγεθος γυμνού πυρήνα ((mm):14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm; 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm
Γενικό βάρος πυρήνα ((g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g
Προσαρμοστικότητα στο περιβάλλον Θερμοκρασία λειτουργίας:-40°C~+70°C
Θέρμανση αποθήκευσης:-45°C~+85°C
Η υγρασία:5% έως 95%, μη συμπυκνωτικό
Δονήσεις:5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις:Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση:ROHS2.0/REACH
Οπτικοί φακοί Οπτικοί φακοί:Σταθερή εστίαση Αθερμική: 14mm/19mm/25mm/35mm/50mm/100mm
Επίπεδο προστασίας:IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN1212 εφαρμόζεται στον τομέα της παρακολούθησης βασικών υποδομών, της υψηλής τεχνολογίας παραγωγής, της βιομηχανικής επιθεώρησης, της επιστημονικής έρευνας κλπ.

Η γραμμή προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετικές επιδόσεις με κορυφαία παγκοσμίως τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρων που διατίθενται, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων χωρίς ψύξη και με ψύξη σε διαφορετικά μορφότυπα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για την ταχεία παράδοση με τρεις γραμμές παραγωγής και ετήσια παραγωγική ικανότητα έως εκατομμυρίων ανιχνευτών
Συχνές Ερωτήσεις
Ποιες είναι οι εφαρμογές των θερμικών μονάδων;
Οι θερμικές ενότητες έχουν ένα ευρύ φάσμα εφαρμογών σε διάφορους τομείς.
  • Ιατρική απεικόνιση:Χρησιμοποιείται για τη διάγνωση παθήσεων που επηρεάζουν τη ροή του αίματος, όπως ο καρκίνος του μαστού και η βαθιά φλεβική θρόμβωση.
  • Βιομηχανική επιθεώρηση:Χρησιμοποιείται για παρακολούθηση μηχανημάτων, έλεγχο ποιότητας και προγνωστική συντήρηση.
  • Διαγνώσεις κτιρίων:Χρησιμοποιείται για την ανίχνευση και διάγνωση απώλειας ενέργειας, προβλημάτων υγρασίας και ηλεκτρικών σφαλμάτων σε κτίρια.
  • Πυροσβεστική:Βοηθά τους πυροσβέστες να εντοπίσουν και να εντοπίσουν τα σημεία καύσης και τις πηγές πυρκαγιάς κάτω από καπνό και σκόνη.
  • Επιβολή του νόμου:Χρησιμοποιείται σε αποστολές παρακολούθησης και έρευνας και διάσωσης που απαιτούν βελτιωμένη ορατότητα σε περιβάλλοντα χαμηλού φωτισμού.
  • Αυτοκινητοβιομηχανία:Χρησιμοποιείται σε εφαρμογές προηγμένων συστημάτων υποβοήθησης οδηγού (ADAS), όπως η ανίχνευση πεζών και η ανίχνευση αντικειμένων.
  • Ασφάλεια/Παρακολούθηση:Χρησιμοποιείται για την παρακολούθηση των κτιρίων, των συνόρων και των περιμετρικών για εισβολείς και ύποπτες δραστηριότητες.

Η ειδική εφαρμογή των θερμικών μονάδων εξαρτάται από την ευαισθησία, την ανάλυση, το φάσμα φασμάτων και άλλα χαρακτηριστικά τους, όπως η μέτρηση της θερμοκρασίας και οι δυνατότητες επεξεργασίας εικόνας.
