Μη ψυχόμενος υπέρυθρος πυρήνας 640x512/12µM καμερών για την ενισχυμένη διαφάνεια

Μη ψυγμένο πυρήνα υπέρυθρης κάμερας - 640x512/12μm για βελτιωμένη ορατότητα

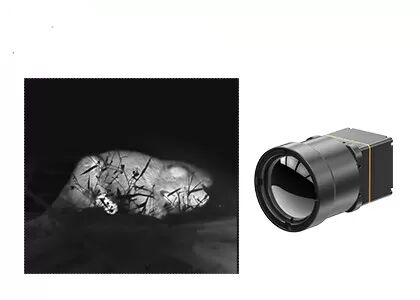

Το θερμικό μοντέλο TWIN612 είναι ένα νέο προϊόν που αναπτύχθηκε από την SensorMicro. Ενσωματώνει 640×512/12μm κεραμικό πακέτο χωρίς ψύξη υπέρυθρου ανιχνευτή.Η θερμική μονάδα TWIN612 θα μπορούσε να παρουσιάσει σαφέστερα, οξύτερη και πιο λεπτομερή εικόνα.

Με εύρος μέτρησης θερμοκρασίας από -20°C έως 150°C/0 έως 550°C, ακρίβεια ±2°C ή ±2% και ρυθμό εικόνας έως 30Hz, η θερμική μονάδα εγγυάται ομαλή θερμική εικόνα και ακριβή μέτρηση θερμοκρασίας.

Η θερμική μονάδα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδιασμού, της ελαφρού βάρους της δομής και της κατανάλωσης ενέργειας μόλις 0,8w. Με βελτιωμένους αλγόριθμους εικόνας και λειτουργία μέτρησης θερμοκρασίας,η θερμική μονάδα TWIN612 παρουσιάζει πιο σταθερές εικόνες και ακριβή θερμοκρασία.

Η διαδικασία της κεραμικής συσκευασίας είναι παρόμοια με την μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας με υπέρυθρο ανιχνευτή.ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικάΈτσι, η θερμική μονάδα TWIN612 θα μπορούσε να εφαρμοστεί σε βιομηχανίες που έχουν αυστηρές απαιτήσεις για το μέγεθος, το βάρος και την κατανάλωση ενέργειας.

- Μίνι Μέγεθος: 25.4mm × 25.4mm × 35mm
- Ελαφρύ βάρος: 25g
- Τυπική NETD < 40mk
- Ακριβής θερμική απεικόνιση.
- Τυπική κατανάλωση ενέργειας 0,8 W


Η ενότητα θερμικής απεικόνισης TWIN612/R εφαρμόζεται στον τομέα της θερμογραφίας, της παρακολούθησης της ασφάλειας, των ωφέλιμων φορτίων UAV, των ρομπότ, του ευφυούς υλικού, του ADAS, της πυρόσβεσης και της διάσωσης


1Πώς λειτουργεί μια θερμική μονάδα;

Μια θερμική μονάδα λειτουργεί συνήθως ως εξής:

1) Ανίχνευση υπέρυθρου: Η θερμική μονάδα περιέχει υπέρυθρο ανιχνευτή που μπορεί να ανιχνεύσει την ηλεκτρομαγνητική ακτινοβολία στην υπέρυθρη περιοχή.

2) Οπτική: Η υπέρυθρη ακτινοβολία εστιάζεται στον ανιχνευτή μέσω ενός οπτικού συστήματος, το οποίο μπορεί να περιλαμβάνει φακό ή μια σειρά από καθρέφτες.

3) Ενίσχυση σήματος: Το ανιχνευμένο σήμα ενισχύεται και ψηφιοποιείται από τα ηλεκτρονικά μέσα στη θερμική μονάδα.

4) Επεξεργασία εικόνας: Το ψηφιοποιημένο σήμα επεξεργάζεται στη συνέχεια για να παράγει θερμική εικόνα.Η επεξεργασία εικόνας μπορεί να περιλαμβάνει πρόσθετα χαρακτηριστικά όπως μέτρηση θερμοκρασίας.

5) Εμφάνιση: Η θερμική εικόνα εμφανίζεται στη συνέχεια σε οθόνη, είτε στο εσωτερικό της θερμικής μονάδας είτε σε εξωτερική συσκευή.
