μη ψυχόμενη LWIR 25mm θερμική ενότητα 640x512 12μM φακών για την υπαίθρια ανίχνευση
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0.8W |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Netd | <40mK | Ποσοστό πλαισίων | 25Hz/30Hz |
Υψηλό φως | θερμική ενότητα φακών 25mm,Υπαίθρια θερμική ενότητα ανίχνευσης LWIR,Θερμικός πυρήνας καμερών ανίχνευσης |

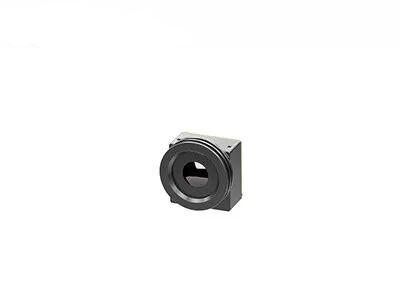

Μη ψυχόμενη θερμική ενότητα LWIR: 640x512 12μm, φακός 25mm για την υπαίθρια ανίχνευση
TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων.
Ο 640x512/12µm μη ψυχόμενος υπέρυθρος πυρήνας καμερών είναι μια υψηλής απόδοσης συσκευή θερμικής λήψης εικόνων που προσφέρει τις προηγμένες ικανότητες απεικόνισης και την εξαιρετική ευαισθησία στη θερμική ακτινοβολία. Χτισμένος χρησιμοποιώντας τη μη ψυχόμενη τεχνολογία microbolometer κατάστασης προόδου, αυτός ο πυρήνας καμερών παραδίδει την ανώτερες ποιότητα και τη λεπτομέρεια εικόνας έναντι των συμβατικών αισθητήρων θερμικής λήψης εικόνων.
Με μια σειρά εικονοκυττάρου 640x512 και μια πίσσα εικονοκυττάρου 12µm, αυτός ο πυρήνας καμερών παρέχει στην υπερβολιή υψηλός απεικόνιση ανάλυσης και την εξαιρετική ευαισθησία θερμοκρασίας, μια ευαισθησία λιγότερο από 50 MK. Παραδίδει επίσης μια ευρεία δυναμική περιοχή μέχρι 14 μπιτ, που εξασφαλίζει εξαιρετική ακρίβεια σε μια σειρά των διαφορετικών λειτουργικών περιβαλλόντων.
Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.
- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk>
- αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W
Πρότυπο | TWIN612/R |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | <40mK |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 25Hz/30Hz |
Χρόνος ξεκινήματος | 6s |
Αναλογικό βίντεο | PAL/NTSC |
Ψηφιακό βίντεο | YUV/BT.656/LVDS/USB2.0 |
Επίδειξη εικόνας | 11 στο σύνολο (εκτυφλωτικό/λάβα/σίδηρος Ironbow/Aqua/Hot/ιατρικός/αρκτικός/ουράνιο τόξο 1/ουράνιο τόξο 2/κόκκινο - καυτός/μαύρος καυτός) |
Αλγόριθμος εικόνας | NUC/3D/2D/DRC/EE |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS |
Διεπαφή επικοινωνίας | RS232/USB2.0 |
Τάση ανεφοδιασμού | 4~5.5V |
Χαρακτηριστική κατανάλωση ισχύος | 0.8W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10℃~50℃ |
Σειρά μέτρησης θερμοκρασίας | -20℃~150℃, 0℃~550℃ |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±2℃ ή ±2% |
SDK | Παράθυρα/Linux Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 25.4×25.4×35 (χωρίς φακό) |
Βάρος | 25g (χωρίς φακό) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40℃~+70℃ |
Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
Υγρασία | 5%~95%, non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Μισό κύμα ημιτόνου, 40g/11ms, 3 άξονας, κατεύθυνση 6 |
Οπτική | |
Προαιρετικός φακός | Σταθερός αθερμικός: 13mm |
Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης
1. Τι είναι υπέρυθρη κάμερα;
Το υπέρυθρο σύστημα θερμικής λήψης εικόνων χρησιμοποιεί τους υπέρυθρους ανιχνευτές για να αισθανθεί την υπέρυθρη ακτινοβολία, και να την μετατρέψει στα ηλεκτρικά σήματα που ενισχύονται έπειτα, επεξεργασμένος σε μια εικόνα που επιδεικνύεται.
2. Βασική αρχή της υπέρυθρης κάμερας
Η τεχνολογία θερμικής λήψης εικόνων είναι ένα είδος παθητικής φωνής, ανίχνευσης μη-επαφών και αναγνώρισης της τεχνολογίας. Έχει δύο κύριες λειτουργίες:
- Thermography: μέτρηση θερμοκρασίας μη-επαφών και ανίχνευση ελαττωμάτων
- Νυχτερινή όραση: εύκολα ανιχνεύστε και προσδιορίστε το στόχο στο συνολικό σκοτάδι
