640x512 12µM μη ψυχόμενος θερμικός πυρήνας καμερών για την παρατήρηση άγριας φύσης
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0.8W |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Netd | <40mK | Ποσοστό πλαισίων | 25Hz/30Hz |
Υψηλό φως | Θερμικός πυρήνας παρατήρησης άγριας φύσης,Μη ψυχόμενος πυρήνας καμερών 12uM θερμικός,Πυρήνας καμερών άγριας φύσης LWIR |

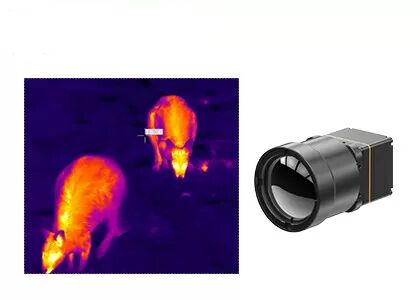

Μη ψυχόμενο 640x512 12µm θερμικός πυρήνας καμερών για την παρατήρηση άγριας φύσης

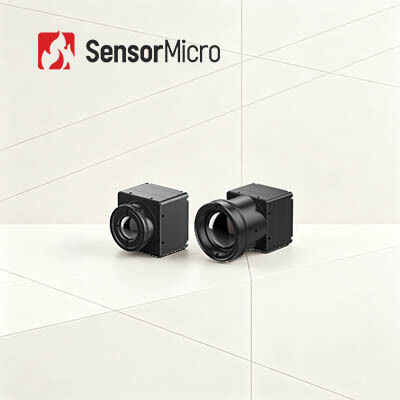

TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων. Ο 640x512/12µm μη ψυχόμενος υπέρυθρος πυρήνας καμερών είναι ένας υψηλής απόδοσης αισθητήρας θερμικής λήψης εικόνων που σχεδιάζεται για τη χρήση στα προηγμένα υπέρυθρα συστήματα απεικόνισης. Χτίζεται χρησιμοποιώντας τη μη ψυχόμενη τεχνολογία microbolometer, η οποία το καθιστά ιδιαίτερα ευαίσθητο στη θερμική ακτινοβολία στο μακρών κυμάτων υπέρυθρο φάσμα (LWIR).
Ο πυρήνας καμερών χαρακτηρίζει μια σειρά εικονοκυττάρου 640x512 με μια πίσσα εικονοκυττάρου 12µm, η οποία επιτρέπει την υψηλής ευκρίνειας απεικόνιση σε έναν συμπαγή τύπο. Ο πυρήνας καμερών σχεδιάζεται για να λειτουργήσει σε ένα ευρύ φάσμα των περιβαλλόντων, με μια ευαισθησία θερμοκρασίας <40mk and="" a="" dynamic="" range="" of="" up="" to="" 14="" bits="">
Αυτός ο πυρήνας καμερών είναι ιδανικός για τη χρήση σε ποικίλες εφαρμογές, συμπεριλαμβανομένης της ασφάλειας και της επιτήρησης, τη βιομηχανική επιθεώρηση, και την ιατρική απεικόνιση. Το συμπαγές μέγεθος και οι υψηλής ευκρίνειας ικανότητες απεικόνισής του το καθιστούν ιδιαίτερα καλοταιριασμένο για τη χρήση στις φορητές συσκευές, τα τηλεκατευθυνόμενα εναέρια οχήματα (UAVs), και άλλες κινητές πλατφόρμες.
Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.
- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk>
- αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W
Πρότυπο | TWIN612/R |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | <40mK |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 25Hz/30Hz |
Χρόνος ξεκινήματος | 6s |
Αναλογικό βίντεο | PAL/NTSC |
Ψηφιακό βίντεο | YUV/BT.656/LVDS/USB2.0 |
Επίδειξη εικόνας | 11 στο σύνολο (εκτυφλωτικό/λάβα/σίδηρος Ironbow/Aqua/Hot/ιατρικός/αρκτικός/ουράνιο τόξο 1/ουράνιο τόξο 2/κόκκινο - καυτός/μαύρος καυτός) |
Αλγόριθμος εικόνας | NUC/3D/2D/DRC/EE |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS |
Διεπαφή επικοινωνίας | RS232/USB2.0 |
Τάση ανεφοδιασμού | 4~5.5V |
Χαρακτηριστική κατανάλωση ισχύος | 0.8W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10℃~50℃ |
Σειρά μέτρησης θερμοκρασίας | -20℃~150℃, 0℃~550℃ |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±2℃ ή ±2% |
SDK | Παράθυρα/Linux Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 25.4×25.4×35 (χωρίς φακό) |
Βάρος | 25g (χωρίς φακό) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40℃~+70℃ |
Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
Υγρασία | 5%~95%, non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Μισό κύμα ημιτόνου, 40g/11ms, 3 άξονας, κατεύθυνση 6 |
Οπτική | |
Προαιρετικός φακός | Σταθερός αθερμικός: 13mm |
Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης
1. Οι διαφορές στο εστιακό μήκος
Όσο μικρότερο το εστιακό μήκος είναι, τόσο ευρύτερη η σειρά σκοπεύτρων παίρνει, και τόσο ευρύτερο το οπτικό πεδίο της συλλήφθείης εικόνας θα είναι. Έτσι περισσότερες σκηνές μπορούν να συλληφθούν, αλλά η σκηνή είναι πολύ μικρή στην εικόνα.
Όσο μεγαλύτερο το εστιακό μήκος είναι, τόσο στενότερη η σειρά σκοπεύτρων παίρνει, και τόσο μικρότερο το οπτικό πεδίο της συλλήφθείης εικόνας θα είναι. Έτσι λιγότερες σκηνές μπορούν να συλληφθούν, αλλά το ποσοστό της σκηνής στην εικόνα είναι πολύ μεγάλο.
Οι υπέρυθρες ενότητες καμερών που αναπτύσσονται από GSTiR την ομάδα προσφέρουν τη ευρεία ποικιλία των τύπων φακών, όπως ο σταθερός φακός εστίασης, ο φακός ζουμ, ο μηχανοποιημένος φακός κ.λπ.
2. Πώς να επιλέξει την κατάλληλη θερμική ενότητα για την αίτησή σας;
Κατά επιλογή μιας κατάλληλης ενότητας θερμικής λήψης εικόνων για τα προϊόντα σας, την πρέπει να θεωρήσετε πολλές πτυχές, όπως το ψήφισμα, το ποσοστό πλαισίων, το οπτικό πεδίο, τη σειρά, τη φασματική σειρά κ.λπ. Επομένως, η επιλογή της κατάλληλης ενότητας θερμικής λήψης εικόνων είναι το κλειδί στην εξασφάλιση των υψηλής ποιότητας εικόνων και των ακριβών αποτελεσμάτων. Μεταξύ αυτών των πτυχών, το ψήφισμα είναι ένας από τους κρισιμότερους παράγοντες.
