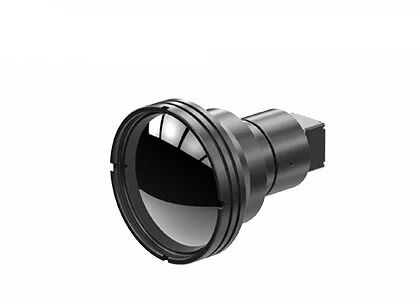

Υπαίθριος πυρήνας 640x512 καμερών RS232 LWIR θερμικός για τον έλεγχο ασφάλειας

Ενότητα θερμικής λήψης εικόνων LWIR με 640x512 12μM υπέρυθροι ανιχνευτές για υπαίθρια

TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων. Ενσωματώνει μη ψυχόμενο υπέρυθρο ανιχνευτή συσκευασίας 640×512/12µm τον κεραμικό. Με χαρακτηριστικό NETD<40mk, η θερμική ενότητα TWIN612 θα μπορούσε να παρουσιάσει τη σαφέστερη, αιχμηρότερη και πιό λεπτομερή εικόνα.

Με τη σειρά μέτρησης θερμοκρασίας -20℃~150℃/0~550℃, την ακρίβεια ±2℃ ή ±2% και το ποσοστό πλαισίων μέχρι 30Hz, η θερμική ενότητα εγγυάται την ομαλή θερμική εικόνα και την ακριβή μέτρηση θερμοκρασίας.

Η θερμική ενότητα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδίου, της ελαφριών δομής και της κατανάλωσης ισχύος τόσο χαμηλών όσο 0.8w. Με τους ενισχυμένους αλγορίθμους εικόνας και τη λειτουργία μέτρησης θερμοκρασίας, η θερμική ενότητα TWIN612 παρουσιάζει τις σταθερότερες εικόνες και την ακριβή θερμοκρασία.

Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.

- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk> - αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W


Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης


1. Τι είναι υπέρυθρος ισόθερμος;

Οι ισόθερμοι διαδραματίζουν έναν σημαντικό ρόλο στη χρήση των υπέρυθρων καμερών και στην ανάλυση υπέρυθρα thermograms. Οι παρατηρητές μπορούν διαισθητικά να παρατηρήσουν τη διανομή μιας ορισμένης σειράς θερμοκρασίας στην υπέρυθρη θερμική εικόνα.

Η γραμμή που συνδέει τα σημεία με την ίδια αξία θερμοκρασίας στη γραφική παράσταση ισόθερμου καλείται ισόθερμο. Οι ισόθερμοι παρουσιάζουν διαφορετικά κράτη, και η θερμοκρασία αντιπροσωπευόμενη είναι επίσης διαφορετική, η οποία διαιρείται σε ακόλουθες καταστάσεις.

- Εάν ο ισόθερμος είναι αραιός, η διαφορά θερμοκρασίας μεταξύ των διαφορετικών θέσεων είναι σχετικά μικρή εάν ο ισόθερμος είναι πυκνός, σημαίνει ότι η θερμοκρασία στις διαφορετικές θέσεις είναι πολύ διαφορετική.

- Εάν ο ισόθερμος είναι ευθύς, σημαίνει ότι υπάρχουν λίγοι παράγοντες που έχουν επιπτώσεις στη διανομή θερμοκρασίας εάν ο ισόθερμος είναι κυρτός, σημαίνει ότι υπάρχουν πολλοί παράγοντες που έχουν επιπτώσεις στη διανομή θερμοκρασίας

- Η Ανατολής-Δύσης τάση σημαίνει ότι η θερμοκρασία ποικίλλει με το γεωγραφικό πλάτος, και ο παράγοντας γεωγραφικού πλάτους είναι ο κύριος παράγοντας εάν ο ισόθερμος είναι παράλληλος στην ακτή, έτσι σημαίνει ότι η θερμοκρασία ποικίλλει με την απόσταση από τη θάλασσα, και η απόσταση από τη θάλασσα είναι ο κύριος παράγοντας.
