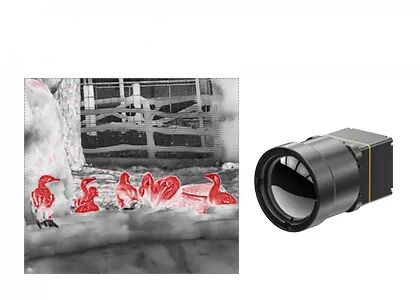

3 θερμικός πυρήνας καμερών άξονα LWIR με το φασματικό ποσοστό 8~14μM για τα ρομπότ

Μονάδα θερμικής απεικόνισης LWIR Uncooled 640x512 12μm με φακό 25mm για εξωτερικούς χώρους

Το θερμικό μοντέλο TWIN612 είναι ένα νέο προϊόν που αναπτύχθηκε από την SensorMicro. Ενσωματώνει 640×512/12μm κεραμικό πακέτο χωρίς ψύξη υπέρυθρου ανιχνευτή.Η θερμική μονάδα TWIN612 θα μπορούσε να παρουσιάσει σαφέστερα, οξύτερη και πιο λεπτομερή εικόνα.

Με εύρος μέτρησης θερμοκρασίας από -20°C έως 150°C/0 έως 550°C, ακρίβεια ±2°C ή ±2% και ρυθμό εικόνας έως 30Hz, η θερμική μονάδα εγγυάται ομαλή θερμική εικόνα και ακριβή μέτρηση θερμοκρασίας.

Η θερμική μονάδα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδιασμού, της ελαφρού βάρους της δομής και της κατανάλωσης ενέργειας μόλις 0,8w. Με βελτιωμένους αλγόριθμους εικόνας και λειτουργία μέτρησης θερμοκρασίας,η θερμική μονάδα TWIN612 παρουσιάζει πιο σταθερές εικόνες και ακριβή θερμοκρασία.

Η διαδικασία της κεραμικής συσκευασίας είναι παρόμοια με την μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας με υπέρυθρο ανιχνευτή.ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικάΈτσι, η θερμική μονάδα TWIN612 θα μπορούσε να εφαρμοστεί σε βιομηχανίες που έχουν αυστηρές απαιτήσεις για το μέγεθος, το βάρος και την κατανάλωση ενέργειας.

- Μίνι Μέγεθος: 25.4mm × 25.4mm × 35mm
- Ελαφρύ βάρος: 25g
- Τυπική NETD < 40mk
- Ακριβής θερμική απεικόνιση.
- Τυπική κατανάλωση ενέργειας 0,8 W


Η ενότητα θερμικής απεικόνισης TWIN612/R εφαρμόζεται στον τομέα της θερμογραφίας, της παρακολούθησης της ασφάλειας, των ωφέλιμων φορτίων UAV, των ρομπότ, του ευφυούς υλικού, του ADAS, της πυρόσβεσης και της διάσωσης


1. Πεδίο DRI

Είναι ένα μέσο μέτρησης της απόστασης στην οποία ένας ανιχνευτής υπέρυθρων μπορεί να παράγει εικόνα συγκεκριμένου στόχου και μπορεί να διαιρεθεί σε περιοχή ανίχνευσης, περιοχή αναγνώρισης, περιοχή αναγνώρισης.

D (ανίχνευση): ικανότητα να διακρίνει ένα αντικείμενο από το φόντο
R (αναγνώριση): ικανότητα ταξινόμησης της κατηγορίας αντικειμένου (ζώο, άνθρωπος, όχημα, σκάφος...)
Ι (προσδιορισμός): ικανότητα περιγραφής του αντικειμένου με λεπτομέρειες (άνθρωπος με καπέλο, ελάφι, τζιπ...)

Σύμφωνα με τα κριτήρια του Τζόνσον, όταν η πιθανότητα ορατής λεπτομέρειας στόχου από την απόσταση DRI είναι 50%, τα ελάχιστα ζεύγη γραμμών αριθμού του στόχου είναι 1:3:6 (ή 1:4:8), και ο αντίστοιχος ελάχιστος αριθμός εικονοστοιχείων είναι 2:612 (ή 2:8(Πράξ.

Υποθέτοντας ότι η διάμετρος του στόχου είναι H, η εστιακή απόσταση είναι f, το μέγεθος των pixel είναι d, και ο αριθμός των ζευγαριών γραμμών είναι n, τότε η απόσταση θέασης L=H×f/(2n×d)
