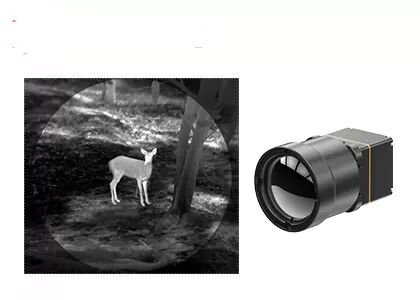

Ενότητα θερμικής λήψης εικόνων LWIR με τους ανιχνευτές 640x512 12μM IR για Thermography

Μονάδα θερμικής απεικόνισης LWIR με ανιχνευτές υπερύθρων 640x512 12μm για εξωτερικούς χώρους

Η θερμική μονάδα TWIN612 είναι ένα νέο προϊόν που αναπτύχθηκε από την SensorMicro. Ενσωματώνει έναν ψυχόμενο ανιχνευτή υπερύθρων 640×512/12µm σε κεραμική συσκευασία. Με τυπικό NETD＜40mk, η θερμική μονάδα TWIN612 θα μπορούσε να παρουσιάσει καθαρότερη, ευκρινέστερη και πιο λεπτομερή εικόνα.

Με εύρος μέτρησης θερμοκρασίας -20℃~150℃/0~550℃, ακρίβεια ±2℃ ή ±2% και ρυθμό καρέ έως 30Hz, η θερμική μονάδα εγγυάται ομαλή θερμική εικόνα και ακριβή μέτρηση θερμοκρασίας.

Η θερμική μονάδα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδιασμού, της ελαφριάς δομής και της κατανάλωσης ενέργειας μόλις 0,8w. Με βελτιωμένους αλγόριθμους εικόνας και λειτουργία μέτρησης θερμοκρασίας, η θερμική μονάδα TWIN612 παρουσιάζει πιο σταθερές εικόνες και ακριβή θερμοκρασία.

Η διαδικασία κεραμικής συσκευασίας είναι παρόμοια με τη μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας ανιχνευτών υπερύθρων. Σε σύγκριση με τη μεταλλική συσκευασία, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικά. Έτσι, η θερμική μονάδα TWIN612 θα μπορούσε να εφαρμοστεί σε βιομηχανίες που έχουν αυστηρές απαιτήσεις όσον αφορά το μέγεθος, το βάρος και την κατανάλωση ενέργειας.

- Μίνι μέγεθος: 25,4mm×25,4mm×35mm
- Ελαφρύ: 25g
- Τυπικό NETD<40mk
- Ευκρινής, καθαρή θερμική απεικόνιση
- Τυπική κατανάλωση ενέργειας μόλις 0,8W


Η μονάδα θερμικής απεικόνισης TWIN612/R εφαρμόζεται στον τομέα της θερμογραφίας, της παρακολούθησης ασφαλείας, των ωφέλιμων φορτίων UAV, των ρομπότ, του έξυπνου υλικού, του ADAS, της πυρόσβεσης & διάσωσης


1. Ανάλυση ανιχνευτή υπερύθρων

Δηλαδή, ο αριθμός των εικονοστοιχείων της θερμικής απεικόνισης. Η υψηλότερη ανάλυση σημαίνει περισσότερα σημεία παρατήρησης και μέτρησης θερμοκρασίας, επομένως μπορεί να παρατηρηθεί και να μετρηθεί μικρότερος στόχος σε μεγαλύτερη απόσταση. Συνήθως η ανάλυση της θερμικής απεικόνισης υπερύθρων κυμαίνεται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 κ.λπ. Με υψηλότερη ανάλυση, το κόστος του ανιχνευτή θα είναι μεγαλύτερο.

2. Πεδίο θέασης (FOV)

Πεδίο θέασης (FOV): αναφέρεται στο δισδιάστατο πεδίο θέασης του χώρου του αντικειμένου που παρατηρείται από το οπτικό σύστημα της θερμικής κάμερας υπερύθρων. Λαμβάνοντας ως παράδειγμα το οριζόντιο FOV, υποθέτοντας ότι το μέγεθος της συστοιχίας ανιχνευτή είναι A×B, το μέγεθος του pixel είναι d και η εστιακή απόσταση του φακού είναι f, τότε η οριζόντια γωνία FOV θ=2×acrtan (A×d/2f).

Αφού επιλεγούν η συστοιχία ανιχνευτή και το μέγεθος pixel, το πεδίο θέασης αλλάζει μόνο με την εστιακή απόσταση του οπτικού συστήματος: με μεγαλύτερη εστιακή απόσταση, το πεδίο θέασης θα είναι στενότερο. με μικρότερη εστιακή απόσταση, το πεδίο θέασης θα είναι ευρύτερο.
