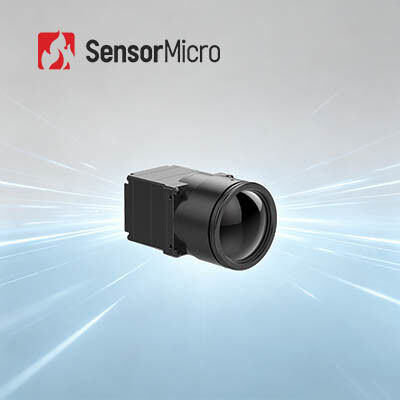

HD 1280x1024 Ανάλυση 12μm Pixel Pitch 30Hz Frame Rate LWIR Θερμική απεικόνιση με μη ψυγμένο υπέρυθρο ανιχνευτή

  • HD 1280x1024 Resolution 12μm Pixel Pitch 30Hz Frame Rate LWIR Thermal Imaging Module with Uncooled Infrared Detector
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου ΝΟΜΙΣΜΑ 1212
Ποσότητα παραγγελίας min 1 ΚΟΜΜΑΤΙ
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1280x1024 Ρυθμός καρέ 30Hz
Κατανάλωση ρεύματος 1.0W Pixel Pitch 12μm
Φασματικό εύρος 8~14μm Διεπαφή επικοινωνίας TTL-232
Επισημαίνω

640x512 θερμική ενότητα ψηφίσματος

,

Δροσισμένη υπέρυθρη ενότητα ανιχνευτών LWIR

,

ADAS δρόσισε την υπέρυθρη ενότητα ανιχνευτών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
HD LWIR θερμική απεικόνιση με 1280x1024/12μm Uncooled υπέρυθρος ανιχνευτής
Επισκόπηση του προϊόντος

Ο πυρήνας κάμερας υπέρυθρου COIN1212 υιοθετεί υψηλής απόδοσης 1280×1024 12μm υπεριώδη ανιχνευτή υπεριώδους ακτινοβολίας, σε συνδυασμό με κυκλώματα επεξεργασίας σήματος υψηλής ποιότητας και επαγγελματικούς αλγόριθμους απεικόνισης.Υποστήριξη βασικών σειριακών πρωτοκόλλων, πολλαπλές διεπαφές εξόδου βίντεο και ποικίλες διαμορφώσεις οπτικών φακών, παρέχει γρήγορη ανίχνευση hotspot και υπερ-καθαρή θερμική απεικόνιση.Αυτός ο πυρήνας θερμικής απεικόνισης είναι ιδανικός για σενάρια υψηλού επιπέδου, συμπεριλαμβανομένης της παρακολούθησης βασικών υποδομών., την προηγμένη κατασκευή, τις έξυπνες μεταφορές και την επαγγελματική επιστημονική έρευνα.

Βασικά χαρακτηριστικά
Εικόνες υψηλής ευκρίνειας, ακριβής ανίχνευση
  • Η ανάλυση 1280×1024/12μm megapixel επιτρέπει ευρεία εικόνα οπτικού πεδίου και εικόνες HD μεγάλης εμβέλειας
  • Καταγράφει με σαφήνεια τις λεπτομέρειες του στόχου κατά την παρατήρηση από κοντινή απόσταση
Πλήρης και οικονομικά αποδοτικός
  • Κατασκευασμένο με έναν κορυφαίο στον κλάδο ευρυδιάστατο ανιχνευτή υπέρυθρων μεγέθους πλακίδας
  • Ενσωματωμένο με προηγμένους αλγόριθμους επεξεργασίας εικόνας για τη βελτίωση της σαφήνειας της εικόνας και της οπτικής ποιότητας
Γρήγορη ολοκλήρωση, ταχεία ανάπτυξη
  • Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120
  • Εξαγωγές δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΣΕΛΙΔΑ1212
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 1280×1024
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 40mK/F1.0/25°C
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 30Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο /
Ψηφιακό βίντεο RAW/YUV422
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D καταστολή θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό ICC Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Πίνακα επέκτασης USB3.0
Διασύνδεση επικοινωνίας TTL-232
Ψηφιακή εικόνα DVP16/BT.1120/MIPI
Πρόσθετη τάση 4.5~5.5V
Τυπική κατανάλωση ενέργειας 1.0W
Μηχανικές
Μέγεθος γυμνού πυρήνα (mm) 14mm/19mm/25mm: 25,4mm × 25,4mm × 19,3mm
35mm/50mm/100m: 35,4mm × 35,4mm × 17,8mm
Άδειο βάρος πυρήνα (g) 14mm/19mm/25mm: 19,7±1g
35mm/50mm/100m: 32,5±1g
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 14mm/19mm/25mm/35mm/50mm/100mm
Επίπεδο προστασίας IP67 (Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN1212 εφαρμόζεται στον τομέα της παρακολούθησης βασικών υποδομών, της υψηλής τεχνολογίας παραγωγής, της βιομηχανικής επιθεώρησης, της επιστημονικής έρευνας κλπ.

Οι Βασικές μας Δυναμίες
Σταθερή προμήθεια

Με μια σταθερή και αξιόπιστη αλυσίδα εφοδιασμού σε όλο το οικοσύστημα, μπορούμε να ανταποκριθούμε γρήγορα στις απαιτήσεις της αγοράς.

Διατήρηση της καινοτομίας

Με εξειδίκευση στην κατασκευή ανιχνευτών και εμπειρία στη στήριξη της ολοκλήρωσης συστημάτων, αποκτούμε βαθιά γνώση των απαιτήσεων απόδοσης, βελτιστοποιούμε συνεχώς τα σχέδια,και να δημιουργήσουμε έναν ενάρετο κύκλο: Εφαρμογή προϊόντος → Τεχνική ανατροφοδότηση → Αναβάθμιση προϊόντος.

Πλεονέκτημα κόστους

Διαχειριζόμενοι ολόκληρη την αλυσίδα παραγωγής και αξιοποιώντας την αποτελεσματική, μεγάλης κλίμακας παραγωγή, παρέχουμε ανταγωνιστικές τιμές για ένα ευρύ φάσμα εφαρμογών.

Συχνές Ερωτήσεις
1Εφαρμογή του ανιχνευτή υπέρυθρου ψύξης διχρωματικού LWIR, MWIR/LWIR

Στην τεχνολογία θερμικής απεικόνισης με υπέρυθρες ακτίνες, οι θερμικοί ανιχνευτές μεγάλων κυμάτων έχουν ισχυρή διείσδυση μέσα από σκόνη ατμόσφαιρες, δεν διαταράσσονται από τα φαινόμενα της ηλιακής λάμψης και των αντανακλάσεων του φωτός.Εξαιρετική ποιότητα εικόνας μπορεί να επιτευχθεί σε διάφορα περίπλοκα περιβάλλοντα, όπως τα οχήματα που οδηγούν στην ατμόσφαιρα από σκόνη, τα πλοία που πλέουν στο νερό με ανακλαστικό φως και τα αεροσκάφη που πετούν μέσα από το σύννεφο.

Ο διχρωματικός ψυγμένος υπέρυθρος ανιχνευτής συνδυάζει τα πλεονεκτήματα της ανίχνευσης μεσαίων κυμάτων και μακρινών κυμάτων σε ένα ενιαίο ενιαίο σύστημα ψυγμένων υπέρυθρων ανιχνευτών.που μπορούν ταυτόχρονα να εκτελούν υψηλής απόδοσης απεικόνιση στις διπλές ζώνες κυμάτωνΜπορεί να χρησιμοποιηθεί για την ανίχνευση πολύπλοκων φόντων και την παρακολούθηση υψηλής ταχύτητας κινούμενων στόχων.
