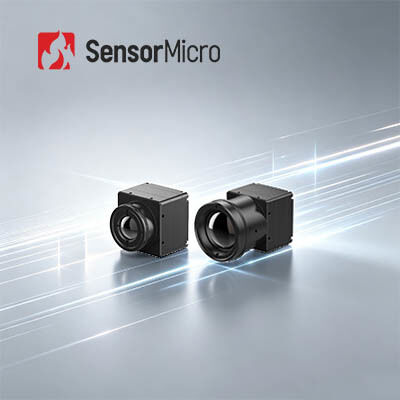

Υπερυθρά θερμική μονάδα LWIR με ανάλυση 384x288 κατανάλωση ισχύος 0,65W και ρυθμός εικόνας 25Hz/30Hz για μηχανική όραση

  • LWIR Infrared Thermal Module with 384x288 Resolution 0.65W Power Consumption and 25Hz/30Hz Frame Rate for Machine Vision
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN417G3
Ποσότητα παραγγελίας min 1 ΚΟΜΜΑΤΙ
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 384x288 Κατανάλωση ρεύματος 0.65W
Φασματικό εύρος 8~14μm Pixel Pitch 17μm
NETD ≤30mK/F1,0/25℃ Ρυθμός καρέ 25/30/50Hz
Επισημαίνω

Υπέρυθρη θερμική ενότητα LWIR

,

640x512 υπέρυθρη θερμική ενότητα

,

UAV θερμική ενότητα ωφέλιμων φορτίων LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Υπερύθμιση θερμικής μονάδας υπέρυθρου 384x288 25Hz/30Hz για μηχανική όραση
Επισκόπηση του προϊόντος

Το COIN417G3 ενσωματώνει έναν ανιχνευτή υπέρυθρων 384×288/17μm χωρίς ψύξη με τυπικό NETD ≤30mK. Αυτή η θερμική μονάδα διαθέτει συμπαγή σχεδίαση, ελαφριά δομή και κατανάλωση ισχύος μόλις 0,65W.Οι βελτιωμένοι αλγόριθμοι εικόνας παρέχουν εξαιρετικά ομαλή θερμική απεικόνιση.

Προσαρμοσμένο για διάφορα σενάρια οπτικής ορατότητας στην άκρη, ο πυρήνας υπεριώδους κάμερας COIN417G3 επιπέδου κυψελών παρέχει αξιόπιστη νυχτερινή θερμική ανίχνευση για την παρακολούθηση της ασφάλειας και την εξωτερική παρατήρηση των συνόρων.Για εργασιακές ροές βιομηχανικής και μηχανικής όρασηςΓια τα αυτοκίνητα ADAS και τις καταναλωτικές συσκευές AIoT, η εξαιρετικά χαμηλή κατανάλωση ενέργειας επεκτείνει τη διάρκεια ζωής σε αναμονή του εξοπλισμού.Οι πλούσιες διεπαφές επέκτασης επιτρέπουν την απρόσκοπτη ενσωμάτωση με όλα τα συμβατικά τερματικά ενσωματωμένης όρασης.

Βασικά χαρακτηριστικά
  • Ολοκληρωμένη λειτουργικότητα, οικονομικό σχεδιασμό
    • Αναπτύχθηκε με τη χρήση υψηλής απόδοσης ανιχνευτή συσκευασίας επιπέδου κυψελών
    • Ενσωματωμένο με προηγμένους αλγόριθμους επεξεργασίας εικόνας για τη βελτίωση της ποιότητας εικόνας
  • Εξαιρετική απόδοση, ανώτερη απεικόνιση
    • Υψηλή ευαισθησία με τυπικό NETD ≤ 30mK
    • Οι αλγόριθμοι εικόνας επόμενης γενιάς παρέχουν καθαρότερες και πιο καθαρές θερμικές εικόνες
  • Ευέλικτη επέκταση, ταχεία ενσωμάτωση
    • Πολλές επιλογές οπτικών φακών για διάφορα σενάρια εφαρμογής
    • Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656
    • Εξαγωγές δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΣΤΟΙΝ417Γ3
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 384×288
Μέγεθος pixel 17 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK/F1.0/25°C
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25/30/50Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV422
Αλγόριθμος εικόνας Διόρθωση μη ομοιομορφίας (NUC)
3D μείωση θορύβου (3DNR)
2D καταστολή θορύβου (DNS)
Δυναμική συμπίεση εύρους (DRC)
Ενίσχυση της άκρης (EE)
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό ICC Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 50Pin: DF40C-50DP-0.4V ((51), (HRS,Male)
Πίνακα επέκτασης Διάταξη 3
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα ΔΕΠ8/ΔΕΠ16/USB2.0/BT.656/LVDS
Πρόσθετη τάση 4.5~5.5V
Τυπική κατανάλωση ενέργειας 0.65W
Μηχανικές
Μέγεθος γυμνού πυρήνα (mm) 25.4mm × 25.4mm × 16.5mm
Άδειο βάρος πυρήνα (g) 160,6±1
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις Τυχαία δόνηση, 5,35 γραμμάρια, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN417G3 εφαρμόζεται στον τομέα της βιομηχανικής όρασης, της παρακολούθησης της ασφάλειας, της πυρκαγιάς και της διάσωσης, του εξωτερικού, της μηχανικής όρασης, του ADAS και συναφών τομέων.

Η Προσέγγισή μας
Προπωλήσεις
  • Ανάλυση των αναγκών
  • Αξιολόγηση σεναρίου
  • Επιλογή προϊόντων
  • Προσαρμοσμένες λύσεις
Αποστολή
  • Γρήγορη παράδοση
  • Ενσωμάτωση και δοκιμή συστήματος
  • Τεχνική κατάρτιση
  • Οδηγίες εφαρμογής
Υπηρεσίες μετά την πώληση
  • Απομακρυσμένη διάγνωση
  • Υπηρεσία εγγύησης
  • Αναβαθμίσεις λογισμικού
Συχνές Ερωτήσεις
Πλεονεκτήματα του ψυκτικού ανιχνευτή υπέρυθρου T2SL

Το superlattice τύπου ΙΙ χρησιμοποιείται κυρίως στην κατασκευή συστάσεων απεικόνισης εστιακού επιπέδου υπέρυθρου υψηλών επιδόσεων.τα προϊόντα ανιχνευτών εστιακού επιπέδου υπέρυθρου με ψύξη προσφέρουν πολλά πλεονεκτήματα με ευρείες προοπτικές αγοράς σε διάφορους τομείς:

  • Υψηλή κβαντική απόδοση, υψηλή ταχύτητα καρέ, υψηλή ευαισθησία
  • Δυνατή διείσδυση, ισχυρή αντιανταραχή
  • Λειτουργία σε όλες τις καιρικές συνθήκες
  • Ευρύτερη ζώνη απόκρισης και υψηλότερη θερμοκρασία λειτουργίας
  • Μικρό σκοτεινό ρεύμα, υψηλή απόδοση ανίχνευσης μακράς κύματος/διπλού χρώματος
  • Υψηλό ποσοστό ανίχνευσης, καλύτερη ομοιομορφία, πιο κατάλληλο για συσκευές μεγάλων εμβαδών
