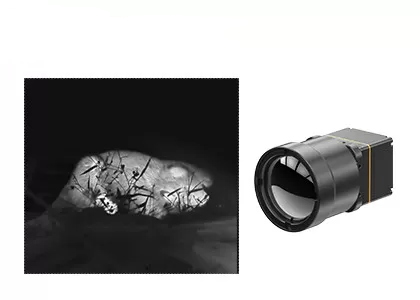

Πολυσύνθετη ενότητα θερμικής λήψης εικόνων LWIR με τους ανιχνευτές 640x512 12μM IR

  • Multifunctional LWIR Thermal Imaging Module With 640x512 12μm IR Detectors
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου TWIN612/R
Ποσότητα παραγγελίας min 1 ΚΟΜΜΑΤΙ
Τιμή negotiable
Όροι πληρωμής L/C,T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0.8W
Φασματικό εύρος 8~14μm Pixel Pitch 12μm
NETD <40mK Ρυθμός καρέ 25Hz/30Hz
Επισημαίνω

Πολυσύνθετη θερμική ενότητα LWIR

,

12uM θερμική ενότητα ανιχνευτών IR

,

Ενότητα 640x512 θερμικής λήψης εικόνων LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μονάδα θερμικής απεικόνισης LWIR με ανιχνευτές υπέρυθρου 640x512 12μM για εξωτερικούς χώρους


Περιγραφή του προϊόντος


Το θερμικό μοντέλο TWIN612 είναι ένα νέο προϊόν που αναπτύχθηκε από την SensorMicro. Ενσωματώνει 640×512/12μm κεραμικό πακέτο χωρίς ψύξη υπέρυθρου ανιχνευτή.Η θερμική μονάδα TWIN612 θα μπορούσε να παρουσιάσει σαφέστερα, οξύτερη και πιο λεπτομερή εικόνα.

Με εύρος μέτρησης θερμοκρασίας από -20°C έως 150°C/0 έως 550°C, ακρίβεια ±2°C ή ±2% και ρυθμό εικόνας έως 30Hz, η θερμική μονάδα εγγυάται ομαλή θερμική εικόνα και ακριβή μέτρηση θερμοκρασίας.


Η θερμική μονάδα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδιασμού, της ελαφρού βάρους της δομής και της κατανάλωσης ενέργειας μόλις 0,8w. Με βελτιωμένους αλγόριθμους εικόνας και λειτουργία μέτρησης θερμοκρασίας,η θερμική μονάδα TWIN612 παρουσιάζει πιο σταθερές εικόνες και ακριβή θερμοκρασία.


Η διαδικασία της κεραμικής συσκευασίας είναι παρόμοια με την μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας με υπέρυθρο ανιχνευτή.ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικάΈτσι, η θερμική μονάδα TWIN612 θα μπορούσε να εφαρμοστεί σε βιομηχανίες που έχουν αυστηρές απαιτήσεις για το μέγεθος, το βάρος και την κατανάλωση ενέργειας.


Βασικά χαρακτηριστικά


- Μίνι Μέγεθος: 25.4mm × 25.4mm × 35mm
- Ελαφρύ βάρος: 25g
- Τυπική NETD < 40mk
- Ακριβής θερμική απεικόνιση.
- Τυπική κατανάλωση ενέργειας 0,8 W


Προδιαγραφές προϊόντος


Σχήμα ΤΟΥΡΙΚΟ 612/R
Απόδοση ανιχνευτή υπέρυθρων
Απόφαση 640×512
Μέγεθος pixel 12 μm
Φασματικό εύρος 8 έως 14 μm
Τυπική NETD < 40mK
Επεξεργασία εικόνας
Ποσοστό καρέ 25Hz/30Hz
Ώρα εκκίνησης 6s
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο ΥΠ/BT.656/LVDS/USB2.0
Εμφάνιση εικόνας Συνολικά 11 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot)
Αλγόριθμος εικόνας Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη που χρησιμοποιούνται για την παρακολούθηση των επιβατών.
Ηλεκτρικές προδιαγραφές
Τυπική εξωτερική διεπαφή 50pin_HRS
Διασύνδεση επικοινωνίας RS232/USB2.0
Πρόσθετη τάση 4 έως 5,5V
Τυπική κατανάλωση ενέργειας 0.8W
Μέτρηση θερμοκρασίας
Περιοχή θερμοκρασίας λειτουργίας -10°C~50°C
Πεδίο μέτρησης θερμοκρασίας -20°C έως 150°C, 0°C έως 550°C
Ακριβότητα μέτρησης θερμοκρασίας Μεγαλύτερο από ±2°C ή ±2%
SDK Windows/Linux; Επιτύχετε ανάλυση ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (mm) 25.4×25.4×35 (Χωρίς φακό)
Βάρος 25g (χωρίς φακό)
Προσαρμοστικότητα στο περιβάλλον
Θερμοκρασία λειτουργίας -40°C+70°C
Θέρμανση αποθήκευσης -45°C+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 50,35 γραμμάρια, 3 άξονες
Σοκ Μισό κύμα sinus, 40g/11ms, 3 άξονες, 6 κατευθύνσεις
Οπτική
Προαιρετικός φακός Σταθερό αθερμικό: 13 mm


Βιομηχανικές εφαρμογές


Η ενότητα θερμικής απεικόνισης TWIN612/R εφαρμόζεται στον τομέα της θερμογραφίας, της παρακολούθησης της ασφάλειας, των ωφέλιμων φορτίων UAV, των ρομπότ, του ευφυούς υλικού, του ADAS, της πυρόσβεσης και της διάσωσης


Τα Πλεονεκτήματά Μας


Πολυσύνθετη ενότητα θερμικής λήψης εικόνων LWIR με τους ανιχνευτές 640x512 12μM IR 0


Ενημερωτικά ερωτήματα


1. Πλεονεκτήματα της οπτικής απεικόνισης αερίων


- Εξοικονόμηση χρόνου και αποτελεσματικότητα: υποστήριξη μεγάλης κλίμακας ανίχνευσης σε πραγματικό χρόνο, γρήγορος εντοπισμός διαρροής, χωρίς ανάγκη διακοπής της παραγωγής
- Ανίχνευση μεγάλης εμβέλειας: μακριά από επικίνδυνες και περίπλοκες περιοχές, δοκιμές χωρίς επαφή, χωρίς καταστροφή, χωρίς πρόσθετη πηγή ακτινοβολίας
- Εύκολη ανάλυση: διαισθητική απεικόνιση, άμεση αποθήκευση, βολική ανάλυση
- Πολυλειτουργική επιθεώρηση: μπορεί να ανιχνευθεί μια ποικιλία αερίων, με εξαιρετική λειτουργία απόμακρης μέτρησης της θερμοκρασίας
