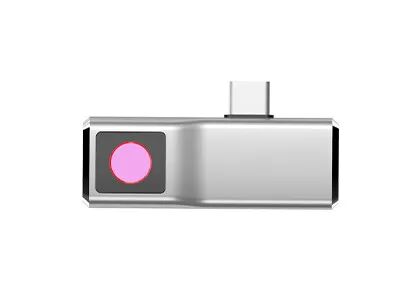

Μικροσκοπική ενότητα 120x90 17μM καμερών θερμικής λήψης εικόνων VOx FPA
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΦασματική σειρά | 8~14μm | NETD | ≤60mK |
---|---|---|---|
Ψήφισμα | 120x90 | Πίσσα εικονοκυττάρου | 17μm |
Σειρά θερμοκρασίας | -20℃~+120℃ (εξατομικεύσιμος) | Μέγεθος | 8.5x8.5x9.16mm |
Υψηλό φως | Μικροσκοπική ενότητα καμερών θερμικής λήψης εικόνων,Ενότητα καμερών θερμικής λήψης εικόνων FPA,Θερμικός πυρήνας 17uM καμερών |
Μικροσκοπικός πυρήνας καμερών θερμικής λήψης εικόνων VOx FPA 120x90/17μm που ενσωματώνεται στις υπέρυθρες κάμερες
TIMO120 η μικροσκοπική υπέρυθρη ενότητα ενσωματώνει την γκοφρέτα-ισόπεδη οπτική, τον ανιχνευτή συσκευασίας επιπέδων γκοφρετών 120x90/17μm (WLP) και το βασικό κύκλωμα επεξεργασίας εικόνας για να λάβει γρήγορα τις θερμικές εικόνες της διανομής περιοχής και θερμότητας στόχων.
TIMO120 ο πυρήνας θερμικής λήψης εικόνων είναι προσανατολισμένος για το βελτιστοποιημένο μέγεθος, βάρος, δύναμη, εφαρμογές απεικόνισης δαπανών (ανταλλαγή-γ) υπέρυθρες. Η έξοχη μικροσκοπική δομή και η υπερβολικά χαμηλή κατανάλωση ισχύος της είναι κατάλληλες να ενσωματωθούν στις διάφορες έξυπνες συσκευές, θερμικά imagers ή τα κινητά τερματικά με τις ακριβείς απαιτήσεις στο κόστος, το μέγεθος και το βάρος.
- Ελάχιστη υπέρυθρη ενότητα WLP, διάσταση κατά 8.5x8.5x9.16mm
- Διεπαφή DVP, συμβατή με τις διάφορες ενσωματωμένες πλατφόρμες
- Ορατό αντίτιμο ενότητας καμερών, άμεσα ολοκλήρωση
- Πλήρης εξάρτηση ανάπτυξης SDK
- Το χαμηλής ισχύος σχέδιο για παρατείνει τον πιό μακροχρόνιο λειτουργούντα χρόνο
- Χαμηλότερο κόστος για πολλά είδη ευφυών εφαρμογών
Πρότυπο | Timo-120 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 120x90 |
Πίσσα εικονοκυττάρου | 17μm |
Φασματική σειρά | 8~14μm |
NETD | ≤60mK |
Τύπος φακών | WLO |
Τρόπος εστίασης | Σταθερό ζουμ |
HFOV | 90°/50° |
Βάθος του τομέα | 10cm στο άπειρο |
Ποσοστό πλαισίων | 1~30Hz (εξατομικεύσιμος) |
Μέτρηση θερμοκρασίας | |
Σειρά θερμοκρασίας | -20°C ~ +120°C (εξατομικεύσιμο) |
Ακρίβεια θερμοκρασίας | Εξατομικεύσιμος (καλύψτε τις απαιτήσεις του σώματος ή βιομηχανικό Thermography) |
Διεπαφή/έλεγχος | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
Διεπαφή | Ψηφιακή διεπαφή |
Κατανάλωση ισχύος | 45mW (χαρακτηριστικός τρόπος) 9mW (χαμηλής ισχύος τρόπος) |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 12x10x5.48 (HFOV=90°) 8.5x8.5x9.16 (HFOV=50°) (οι προδιαγραφές θα επικρατήσουν) |
Θερμοκρασία λειτουργίας | -20°C ~ +60°C |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C |
Ο υπέρυθρος θερμικός πυρήνας καμερών TIMO120 χρησιμοποιείται ευρέως σε πολλές περιοχές, όπως Thermography, το ευφυές υλικό, το έξυπνο κτήριο, το έξυπνο σπίτι, AIoT κ.λπ.
1. Θερμική εικόνα εναντίον της οπτικής εικόνας
Το ορατό φως είναι ένα ηλεκτρομαγνητικό κύμα που μπορεί να δει από τους ανθρώπους. Η σειρά μήκους κύματός της μειώνεται γενικά μεταξύ 360-400 nm~760-830nm. Αυτό το ηλεκτρομαγνητικό φάσμα καλείται επίσης ορατό φάσμα, και το φάσμα συχνότητάς του είναι 830-750THz~395-360THz.
Η υπέρυθρη ακτίνα είναι ένα ηλεκτρομαγνητικό κύμα με ένα μήκος κύματος μεταξύ του μικροκύματος και του ορατού φωτός. Το μήκος κύματός του είναι μεταξύ 760 νανομέτρων (NM) και 1 χιλιοστόμετρου (χιλ.). Είναι ένα αόρατο φως με ένα μήκος κύματος πιό μακροχρόνιο από το κόκκινο φως. Οι συχνότητες είναι περίπου στη σειρά 430 THz σε 300 Ghz.
2. Ανιχνευτής της θερμικής εικόνας & της οπτικής εικόνας
Για τους ανιχνευτές πυρήνων της συσκευής απεικόνισης, οι συσκευές ορατού φωτός χρησιμοποιούν τον ανιχνευτή CCD και CMOS, ενώ η θερμική λήψη εικόνων χρησιμοποιεί το δροσισμένο και μη ψυχόμενο ανιχνευτή. Η κύρια διαφορά είναι ότι το ορατό φως CCD/CMOS μπορεί να αντιληφθεί τα φωτεινά κύματα στη ζώνη ορατού φωτός, και οι ανιχνευτές θερμικής λήψης εικόνων μπορούν να αισθανθούν τα θερμικά φωτεινά κύματα ακτινοβολίας στην υπέρυθρη ζώνη. Οι υπέρυθροι ανιχνευτές θερμικής λήψης εικόνων διαιρούνται σε πολλούς τύπους σύμφωνα με τα διαφορετικά υλικά διαδικασιών παραγωγής και συσκευασίας. Το πιό μακροσκοπικό συναίσθημα είναι ότι οι υπέρυθροι ανιχνευτές θερμικής λήψης εικόνων είναι ακριβότεροι από το ορατό φως CCDs.
