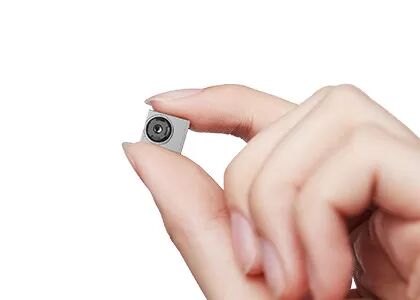

Μη ψυχόμενος LWIR cOem μικρός πυρήνας 256x192 12μm θερμικής λήψης εικόνων μεγέθους
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 256x192 | Πίσσα εικονοκυττάρου | 12μm |
---|---|---|---|
Φασματική σειρά | 8~14μm | Σειρά θερμοκρασίας | -20℃~+120℃ (εξατομικεύσιμος) |
NETD | ≤45mK | Μέγεθος | 15x13x6.83mm |
Υψηλό φως | Πυρήνας 256x192 θερμικής λήψης εικόνων,Μικρός πυρήνας 12uM θερμικής λήψης εικόνων,Υπέρυθρη θερμική ενότητα καμερών cOem |
Ελαφρύς πυρήνας θερμικής λήψης εικόνων LWIR μη ψυχόμενος με το ψήφισμα 256x192, μέγεθος εικονοκυττάρου 12μm
TIMO256 η μη ψυχόμενη ενότητα απεικόνισης IR, επίσης γνωστή ως μη ψυχόμενη θερμική ενότητα, είναι μια από την υπέρυθρη οικογένεια ενότητας καμερών του TIMO που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Περιλαμβάνει έναν εξαιρετικά μικρό υπέρυθρο ανιχνευτή συσκευασίας επιπέδων γκοφρετών μεγέθους 256x192/12μm (WLP) που καλύπτει το μακροχρόνιο μήκος κύματος από 8 έως 14 μικρά.
Χάρι στην τεχνολογία WLP, η θερμική IR ενότητα καμερών TIMO256 επιτυγχάνει την έξοχη δομή μικροϋπολογιστών, υπερβολικά χαμηλές δαπάνες δαπανών ενώ μεγαλύτερη ευαισθησία προσφορών και ανώτερη ποιότητα εικόνας σε μια προσιτή τιμή, επιτρέποντας στον πελάτη για να επιλέξει τον καταλληλότερο τύπο σύμφωνα με τις απαιτήσεις τους.
Λόγω της πλήρως βελτιστοποιημένης δομής του, ο θερμικός πυρήνας καμερών TIMO256 είναι δημοφιλής και ευρέως χρησιμοποιημένος στις υπέρυθρες εφαρμογές θερμικής λήψης εικόνων όπως Thermography, η επιδημική πρόληψη, το έξυπνο υλικό, AIoT κ.λπ.
- Ανιχνευτής: Μη ψυχόμενο microbolometer WLP
- Ψήφισμα: μm 256x192/12
- Μικροσκοπικό μέγεθος: 15x13x6.83mm
- NETD: ≤45mK
Πρότυπο | Timo-256 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 256x192 |
Πίσσα εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
NETD | ≤45mK |
Τύπος φακών | WLO |
Τρόπος εστίασης | Σταθερό ζουμ |
HFOV | 53°±1° |
Βάθος του τομέα | 10cm στο άπειρο |
Ποσοστό πλαισίων | 1~30Hz (εξατομικεύσιμος) |
Μέτρηση θερμοκρασίας | |
Σειρά θερμοκρασίας | -20°C ~ +120°C (εξατομικεύσιμο) |
Ακρίβεια θερμοκρασίας | Εξατομικεύσιμος (καλύψτε τις απαιτήσεις του σώματος ή βιομηχανικό Thermography) |
Διεπαφή/έλεγχος | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Διεπαφή | Ψηφιακή διεπαφή |
Κατανάλωση ισχύος | 70mW |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 15x13x6.83 (οι προδιαγραφές θα επικρατήσουν) |
Θερμοκρασία λειτουργίας | -20°C ~ +60°C |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C |
Ο θερμικός πυρήνας καμερών TIMO256 χρησιμοποιείται ευρέως σε πολλές περιοχές, όπως Thermography, το ευφυές υλικό, το έξυπνο κτήριο, το έξυπνο σπίτι, AIoT κ.λπ.
1. Διαφορά μεταξύ της θερμικής εικόνας & της οπτικής εικόνας για το φακό
Η κύρια διαφορά του φακού είναι ότι ο φακός θερμικής λήψης εικόνων πρέπει να αποτελεσθεί από τα ειδικά υλικά. Ο κύριος λόγος είναι ότι η υπέρυθρη ακτινοβολία θερμότητας δεν μπορεί να περάσει μέσω του γυαλιού (πυρίτιο), τόσο οι ειδικοί φακοί φιαγμένοι από ειδικό γερμάνιο, χρώμιο και άλλα υλικά μετάλλων χρησιμοποιούνται. Αυτό αναγκάζει επίσης την τιμή του φακού θερμικής λήψης εικόνων για να είναι λίγο υψηλότερη από αυτή του οπτικού φακού, ο οποίος αυξάνει επίσης την τιμή ολόκληρης της συσκευής.
2. Διαφορά μεταξύ της θερμικής εικόνας & της οπτικής εικόνας για την αρχή απεικόνισης
Οι αρχές απεικόνισής τους είναι βασικά οι ίδιες. Φωτεινά κύματα εικόνας συσκευών απεικόνισης μέσα σε μια ορισμένη σειρά μήκους κύματος. Στη φύση, η σειρά μήκους κύματος του ορατού φωτός είναι από 0.39μm σε 0.78μm, ενώ η σειρά μήκους κύματος της υπέρυθρης θερμικής ακτινοβολίας είναι από 0.75μm σε 1000μm. Εφ' όσον η θερμοκρασία στόχων είναι υψηλότερη από απόλυτο μηδέν -273 ℃, θα υπάρξει υπέρυθρη ακτινοβολία.
