Υπέρυθρη θερμική ενότητα 120x90 8~14μm καμερών διεπαφών DVP
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΦασματική σειρά | 8~14μm | NETD | ≤60mK |
---|---|---|---|
Ψήφισμα | 120x90 | Πίσσα εικονοκυττάρου | 17μm |
Σειρά θερμοκρασίας | -20℃~+120℃ (εξατομικεύσιμος) | Μέγεθος | 8.5x8.5x9.16mm |
Υψηλό φως | Θερμική ενότητα καμερών διεπαφών DVP,Θερμική ενότητα 120x90 καμερών,14um θερμικός πυρήνας καμερών |

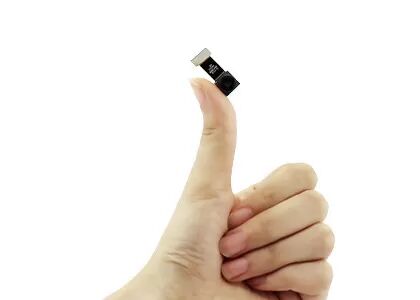

Μικροσκοπικός πυρήνας καμερών θερμικής λήψης εικόνων VOx FPA 120x90/17μm που ενσωματώνεται στις υπέρυθρες κάμερες
TIMO120 η μικροσκοπική υπέρυθρη ενότητα ενσωματώνει την γκοφρέτα-ισόπεδη οπτική, τον ανιχνευτή συσκευασίας επιπέδων γκοφρετών 120x90/17μm (WLP) και το βασικό κύκλωμα επεξεργασίας εικόνας για να λάβει γρήγορα τις θερμικές εικόνες της διανομής περιοχής και θερμότητας στόχων.
TIMO120 ο πυρήνας θερμικής λήψης εικόνων είναι προσανατολισμένος για το βελτιστοποιημένο μέγεθος, βάρος, δύναμη, εφαρμογές απεικόνισης δαπανών (ανταλλαγή-γ) υπέρυθρες. Η έξοχη μικροσκοπική δομή και η υπερβολικά χαμηλή κατανάλωση ισχύος της είναι κατάλληλες να ενσωματωθούν στις διάφορες έξυπνες συσκευές, θερμικά imagers ή τα κινητά τερματικά με τις ακριβείς απαιτήσεις στο κόστος, το μέγεθος και το βάρος.
- Ελάχιστη υπέρυθρη ενότητα WLP, διάσταση κατά 8.5x8.5x9.16mm
- Διεπαφή DVP, συμβατή με τις διάφορες ενσωματωμένες πλατφόρμες
- Ορατό αντίτιμο ενότητας καμερών, άμεσα ολοκλήρωση
- Πλήρης εξάρτηση ανάπτυξης SDK
- Το χαμηλής ισχύος σχέδιο για παρατείνει τον πιό μακροχρόνιο λειτουργούντα χρόνο
- Χαμηλότερο κόστος για πολλά είδη ευφυών εφαρμογών
Πρότυπο | Timo-120 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 120x90 |
Πίσσα εικονοκυττάρου | 17μm |
Φασματική σειρά | 8~14μm |
NETD | ≤60mK |
Τύπος φακών | WLO |
Τρόπος εστίασης | Σταθερό ζουμ |
HFOV | 90°/50° |
Βάθος του τομέα | 10cm στο άπειρο |
Ποσοστό πλαισίων | 1~30Hz (εξατομικεύσιμος) |
Μέτρηση θερμοκρασίας | |
Σειρά θερμοκρασίας | -20°C ~ +120°C (εξατομικεύσιμο) |
Ακρίβεια θερμοκρασίας | Εξατομικεύσιμος (καλύψτε τις απαιτήσεις του σώματος ή βιομηχανικό Thermography) |
Διεπαφή/έλεγχος | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
Διεπαφή | Ψηφιακή διεπαφή |
Κατανάλωση ισχύος | 45mW (χαρακτηριστικός τρόπος) 9mW (χαμηλής ισχύος τρόπος) |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 12x10x5.48 (HFOV=90°) 8.5x8.5x9.16 (HFOV=50°) (οι προδιαγραφές θα επικρατήσουν) |
Θερμοκρασία λειτουργίας | -20°C ~ +60°C |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C |
Ο υπέρυθρος θερμικός πυρήνας καμερών TIMO120 χρησιμοποιείται ευρέως σε πολλές περιοχές, όπως Thermography, το ευφυές υλικό, το έξυπνο κτήριο, το έξυπνο σπίτι, AIoT κ.λπ.
1. Διαφορά μεταξύ της θερμικής εικόνας & της οπτικής εικόνας για το φακό
Η κύρια διαφορά του φακού είναι ότι ο φακός θερμικής λήψης εικόνων πρέπει να αποτελεσθεί από τα ειδικά υλικά. Ο κύριος λόγος είναι ότι η υπέρυθρη ακτινοβολία θερμότητας δεν μπορεί να περάσει μέσω του γυαλιού (πυρίτιο), τόσο οι ειδικοί φακοί φιαγμένοι από ειδικό γερμάνιο, χρώμιο και άλλα υλικά μετάλλων χρησιμοποιούνται. Αυτό αναγκάζει επίσης την τιμή του φακού θερμικής λήψης εικόνων για να είναι λίγο υψηλότερη από αυτή του οπτικού φακού, ο οποίος αυξάνει επίσης την τιμή ολόκληρης της συσκευής.
2. Διαφορά μεταξύ της θερμικής εικόνας & της οπτικής εικόνας για την αρχή απεικόνισης
Οι αρχές απεικόνισής τους είναι βασικά οι ίδιες. Φωτεινά κύματα εικόνας συσκευών απεικόνισης μέσα σε μια ορισμένη σειρά μήκους κύματος. Στη φύση, η σειρά μήκους κύματος του ορατού φωτός είναι από 0.39μm σε 0.78μm, ενώ η σειρά μήκους κύματος της υπέρυθρης θερμικής ακτινοβολίας είναι από 0.75μm σε 1000μm. Εφ' όσον η θερμοκρασία στόχων είναι υψηλότερη από απόλυτο μηδέν -273 ℃, θα υπάρξει υπέρυθρη ακτινοβολία.
