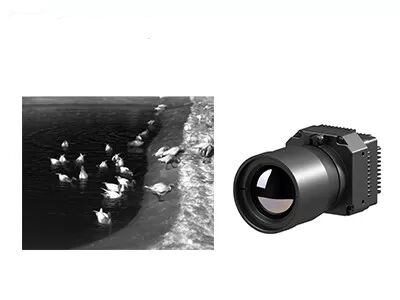

Ραδιομετρική θερμική κάμερα χωρίς ψύξη LWIR 1280x1024 / 12μm
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN1212R |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024/12μm | NETD | ≤40mK/F1,0/25℃ |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Ψηφιακός ρυθμός καρέ | 30Hz |
| Τυπική κατανάλωση ενέργειας | 1.0W | Τάση τροφοδοσίας | 4.5~5.5V |
| Επισημαίνω | Θερμική ενότητα 12um καμερών VOx,Θερμική ενότητα 1280x1024 καμερών LWIR,Ενότητα καμερών VOx LWIR |
||
Περιγραφή προϊόντων

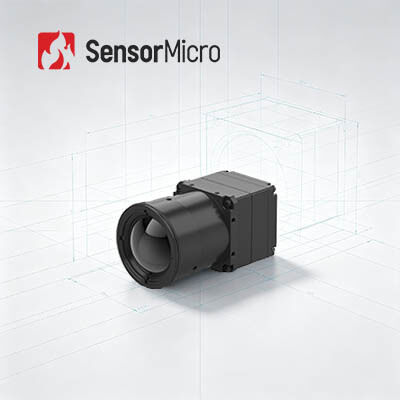

Μονάδα Θερμικής Κάμερας Ακτινοβολίας Ανεμιστήρα LWIR 1280x1024 / 12μm
Ο πυρήνας υπέρυθρης κάμερας COIN1212R διαθέτει έναν υπέρυθρο ανιχνευτή megapixel 1280*1024/12μm χωρίς ψύξη, ενσωματωμένο με προηγμένα κυκλώματα επεξεργασίας σήματος και αλγορίθμους μέτρησης θερμοκρασίας. Υποστηρίζει ευρέως υιοθετημένα πρωτόκολλα σειριακής επικοινωνίας και προσφέρει ποικιλία διεπαφών εξόδου βίντεο μαζί με πλήρη γκάμα οπτικών φακών. Ικανό να ανιχνεύει γρήγορα διαφορές θερμοκρασίας και να παρέχει καθαρές θερμικές εικόνες και ακριβή δεδομένα θερμοκρασίας, απλοποιεί σημαντικά τη δευτερογενή ανάπτυξη συστημάτων μέτρησης θερμοκρασίας. Αυτό το καθιστά μια ολοκληρωμένη λύση ενσωμάτωσης θερμικής απεικόνισης για εφαρμογές σε έξυπνη παρακολούθηση, υψηλής ποιότητας κατασκευή, έλεγχο διεργασιών, επιστημονική έρευνα και άλλες εφαρμογές θερμικής απεικόνισης υψηλής ποιότητας.
Κύρια Χαρακτηριστικά
- Απεικόνιση Υψηλής Ευκρίνειας, Ακριβής Ανίχνευση
- Η ανίχνευση megapixel υψηλής ευκρίνειας επιτρέπει τη μέτρηση υπέρυθρης θερμοκρασίας σε ευρύτερες οπτικές γωνίες και μεγαλύτερες περιοχές
- Κατά την παρακολούθηση μικροσκοπικών διακυμάνσεων θερμοκρασίας, αποκαλύπτονται καθαρά περισσότερες θερμικές λεπτομέρειες του στόχου
- Πλήρως Εξοπλισμένο και Αποτελεσματικό
- Αναπτύχθηκε με κορυφαίο υπέρυθρο ανιχνευτή μεγάλης μορφής χωρίς ψύξη
- Ενσωματωμένο με πολλαπλούς προηγμένους αλγορίθμους επεξεργασίας εικόνας για βελτίωση της ποιότητας της εικόνας
- Ακρίβεια μέτρησης θερμοκρασίας έως ±3°C ή ±3%, υποστηρίζοντας εύρη από -20°C έως 150°C και 0 έως 550°C, με επεκτάσεις κατά παραγγελία
- Πολλαπλές Διαμορφώσεις, Γρήγορη Ενσωμάτωση
- Υποστηρίζει διάφορες λειτουργίες εξόδου εικόνας, συμπεριλαμβανομένων DVP και BT.1120
- Έξοδος δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές Προϊόντος
| Μοντέλο | COIN1212R |
| Ενδείξεις Υπέρυθρων Ανιχνευτών | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 1280*1024 |
| Μέγεθος Pixel | 12μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤40mK/F1.0/25°C |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 30Hz |
| Χρόνος Εκκίνησης | 6s |
| Αναλογικό Βίντεο | / |
| Ψηφιακό Βίντεο | RAW/YUV422/TMP |
| Αλγόριθμος Εικόνας | Διόρθωση Μη Ομοιομορφίας (NUC) 3D Μείωση Θορύβου (3DNR) 2D Καταστολή Θορύβου (DNS) Συμπίεση Δυναμικού Εύρους (DRC) Ενίσχυση Άκρων (EE) |
| Εμφάνιση Εικόνας | 10 Τύποι (Λευκό Θερμό/Λάβα/Σιδηροκόκκινο/Θερμό Σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Θερμό) |
| Λογισμικό Η/Υ | |
| Λογισμικό ICC | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | 50pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό) |
| Πλακέτα Επέκτασης | USB3.0 |
| Διεπαφή Επικοινωνίας | TTL-232 |
| Ψηφιακή Διεπαφή Βίντεο | DVP16/BT.1120/MIPI |
| Τάση Τροφοδοσίας | 4.5~5.5V |
| Τυπική Κατανάλωση Ενέργειας | 1.0W |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | -10°C~+50°C |
| Εύρος Μέτρησης Θερμοκρασίας | -20°C~150°C, 0°C~550°C; Υποστήριξη Προσαρμογής και Επέκτασης |
| Ακρίβεια Μέτρησης Θερμοκρασίας | Μεγαλύτερο από ±2°C / ±2% |
| Μερική Μέτρηση Θερμοκρασίας | Υποστήριξη εξόδου μέγιστης, ελάχιστης και μέσης τιμής των περιοχών μέτρησης θερμοκρασίας |
| SDK | Android/Windows/Linux; Επίτευξη Ανάλυσης Ροής Βίντεο και Μετατροπής από Γκρι σε Θερμοκρασία |
| Μηχανικά | |
| Μέγεθος Γυμνού Πυρήνα (mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Βάρος Γυμνού Πυρήνα (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -40°C~+70°C |
| Θερμοκρασία Αποθήκευσης | -45°C~+85°C |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5.35grms, Τυχαία Δόνηση, 3 άξονες |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός Φακός | |
| Οπτικός Φακός | Σταθερής Εστίασης Αθερμικός: 14mm/19mm/24mm |
| Επίπεδο Προστασίας | IP67 (Μπροστινός Φακός) |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης COIN1212R χρησιμοποιείται ευρέως σε Ηλεκτρική Ενέργεια, Μηχανική Όραση, Επιθεώρηση Κτιρίων, Μεταλλουργία Πετροχημικών κ.λπ.
Τυποποιημένη Υπηρεσία
- Πλήρης Τεκμηρίωση: Εγχειρίδια προϊόντων, οδηγούς εγκατάστασης και οδηγούς επιλογής. Ξεκινήστε χωρίς εικασίες.
- Υποστήριξη Ανάπτυξης & Δοκιμών: Δοκιμές Ενσωματωμένων Δειγμάτων, αξιολόγηση απόδοσης και επαλήθευση παραμέτρων γίνονται εύκολα.
- Προηγμένο Κιτ Εργαλείων Προγραμματιστών: SDKs, APIs, αλγόριθμοι και εργαλεία αποσφαλμάτωσης για βαθιά ενσωμάτωση.
- Απομακρυσμένη Τεχνική Υποστήριξη: 24/7 υποστήριξη - γρήγορη ανταπόκριση και έγκαιρη επίλυση κρίσιμων ζητημάτων.
- Εγγύηση: Γνήσια ανταλλακτικά και αυστηρή τήρηση διαδικασιών για την αποκατάσταση βέλτιστης απόδοσης.
Συχνές Ερωτήσεις
1. Σχετικά με τον υπέρυθρο ανιχνευτή με κεραμική συσκευασία
Η διαδικασία κεραμικής συσκευασίας είναι παρόμοια με τη μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας υπέρυθρων ανιχνευτών. Σε σύγκριση με τη μεταλλική συσκευασία, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικά. Για την κεραμική συσκευασία, το κύκλωμα ανάγνωσής του διαθέτει λειτουργία αυτόματης ρύθμισης της θερμοκρασίας λειτουργίας και δεν απαιτεί σταθεροποίηση TEC.
2. Συσκευασία σε Επίπεδο Δισκοειδούς (Wafer Level Packaging)
Η συσκευασία σε επίπεδο δισκοειδούς, γνωστή και ως συσκευασία μεγέθους επιπέδου δισκοειδούς, έχει γίνει ένα σημαντικό μέρος της προηγμένης τεχνολογίας συσκευασίας στη βιομηχανία ημιαγωγών. Η συσκευασία σε επίπεδο δισκοειδούς (WLP) είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρο το δισκοειδές MEMS, στη συνέχεια χαράσσεται και κόβεται για να κατασκευαστεί ένας μεμονωμένος υπέρυθρος ανιχνευτής. Εκτελεί τις περισσότερες ή όλες τις διαδικασίες συσκευασίας και δοκιμών απευθείας στο δισκοειδές του υπέρυθρου ανιχνευτή πριν από την κοπή. Είναι ένα βελτιωμένο πακέτο μεγέθους τσιπ που καλύπτει τις ανάγκες για μικρό μέγεθος, ελαφρύ, φορητό, χειροκίνητο, χαμηλή τιμή και υψηλή αποδοτικότητα παραγωγής.
