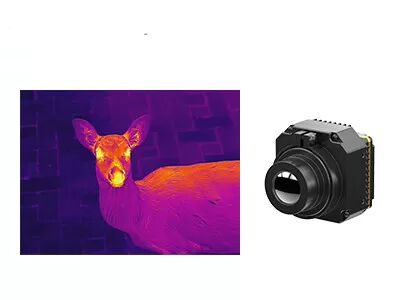

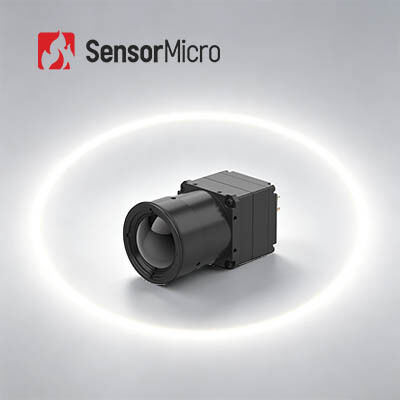

1280×1024/12μm μονάδα κάμερας υπερύθρων LWIR με φασματικό εύρος 8~14μm
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN1212R |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024/12μm | NETD | ≤40mK/F1,0/25℃ |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Ψηφιακός ρυθμός καρέ | 30Hz |
| Τάση τροφοδοσίας | 4.5~5.5V | Τυπική κατανάλωση ενέργειας | 1.0W |
| Επισημαίνω | Ενότητα καμερών υψηλής ανάλυσης LWIR,14um θερμική ενότητα καμερών,Πυρήνας καμερών θερμικής λήψης εικόνων VOx |
||
Περιγραφή προϊόντων
1280*1024/12μm Μονάδα Υπέρυθρης Κάμερας Φασματικό Εύρος LWIR 8~14μm
Το COIN1212R είναι μία από τις ψυχόμενες μονάδες υπέρυθρης κάμερας της σειράς COIN-R που αναπτύχθηκε από την SensorMicro. Χρησιμοποιεί έναν υπέρυθρο ανιχνευτή χωρίς ψύξη megapixel 1280*1024/12μm, επαγγελματικό κύκλωμα επεξεργασίας σήματος και προηγμένη πλατφόρμα επεξεργασίας εικόνας για να μετατρέψει πλήρως την υπέρυθρη ακτινοβολία στόχου σε ακριβή δεδομένα θερμοκρασίας. Η μονάδα υποστηρίζει μέτρηση θερμοκρασίας με προσαρμόσιμα εύρη από -20℃ έως 550℃ για βιομηχανικές εφαρμογές.
Με τη μεγάλη συστοιχία ανάλυσης 1280x1024, η ψυχόμενη θερμική μονάδα COIN1212R προσφέρει ανώτερη λεπτομέρεια εικόνας και υποστηρίζει εφαρμογές ευρύτερου οπτικού πεδίου. Το μειωμένο μέγεθος pixel 12μm παρέχει βελτιωμένη χωρική ανάλυση και επιτρέπει μικρότερες εστιακές αποστάσεις οπτικού φακού για την επίτευξη των ίδιων στόχων αποστολής εμβέλειας.
Κύρια Χαρακτηριστικά
Απεικόνιση Υψηλής Ευκρίνειας, Ακριβής Ανίχνευση
- Η ανίχνευση megapixel υψηλής ευκρίνειας επιτρέπει τη μέτρηση υπέρυθρης θερμοκρασίας σε ευρύτερες όψεις και μεγαλύτερες περιοχές
- Σαφής αποκάλυψη περισσότερων θερμικών λεπτομερειών κατά την παρακολούθηση μικρών διακυμάνσεων θερμοκρασίας
Πλήρως Εξοπλισμένο και Αποτελεσματικό
- Αναπτύχθηκε με κορυφαίο υπέρυθρο ανιχνευτή μεγάλης μορφής χωρίς ψύξη
- Ενσωματωμένοι πολλαπλοί προηγμένοι αλγόριθμοι επεξεργασίας εικόνας για βελτιωμένη ποιότητα εικόνας
- Ακρίβεια μέτρησης θερμοκρασίας έως ±3℃ ή ±3%, υποστηρίζοντας εύρη -20℃ έως 150℃ και 0 έως 550℃ με προσαρμόσιμες επεκτάσεις
Πολλαπλές Διαμορφώσεις, Γρήγορη Ενσωμάτωση
- Υποστηρίζει διάφορες λειτουργίες εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120
- Έξοδος δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές Προϊόντος
| Μοντέλο | COIN1212R |
|---|---|
| Δείκτες Υπέρυθρων Ανιχνευτών | |
| Ευαίσθητο Υλικό | VOx |
| Ανάλυση | 1280*1024 |
| Μέγεθος Pixel | 12μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤40mK/F1.0/25℃ |
| Επεξεργασία Εικόνας | |
| Ψηφιακός Ρυθμός Καρέ | 30Hz |
| Χρόνος Εκκίνησης | 6s |
| Αναλογικό Βίντεο | / |
| Ψηφιακό Βίντεο | RAW/YUV422/TMP |
| Αλγόριθμος Εικόνας | Διόρθωση Μη Ομοιομορφίας (NUC) Μείωση Θορύβου 3D (3DNR) Καταστολή Θορύβου 2D (DNS) Συμπίεση Δυναμικού Εύρους (DRC) Ενίσχυση Άκρων (EE) |
| Εμφάνιση Εικόνας | 10 Τύποι (Λευκό Ζεστό/Λάβα/Σιδερένιο Κόκκινο/Ζεστό Σίδερο/Ιατρικό/Αρκτικό/Ουράνιο Τόξο 1/Ουράνιο Τόξο 2/Απόχρωση/Μαύρο Ζεστό) |
| Λογισμικό Η/Υ | |
| Λογισμικό ICC | Έλεγχος Μονάδας & Εμφάνιση Βίντεο |
| Ηλεκτρικά | |
| Τυπική Εξωτερική Διεπαφή | 50pin: DF40C-50DP-0.4V(51), (HRS,Αρσενικό) |
| Πλακέτα Επέκτασης | USB3.0 |
| Διεπαφή Επικοινωνίας | TTL-232 |
| Ψηφιακή Διεπαφή Βίντεο | DVP16/BT.1120/MIPI |
| Τάση Τροφοδοσίας | 4.5~5.5V |
| Τυπική Κατανάλωση Ενέργειας | 1.0W |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία Λειτουργίας | -10℃~+50℃ |
| Εύρος Μέτρησης Θερμοκρασίας | -20℃~150℃, 0℃~550℃; Υποστήριξη Προσαρμογής και Επέκτασης |
| Ακρίβεια Μέτρησης Θερμοκρασίας | Μεγαλύτερο από ±2℃ / ±2% |
| Μερική Μέτρηση Θερμοκρασίας | Υποστήριξη εξόδου μέγιστης, ελάχιστης και μέσης τιμής περιοχών μέτρησης θερμοκρασίας |
| SDK | Android/Windows/Linux; Επίτευξη Ανάλυσης Ροής Βίντεο και Μετατροπής από Γκρι σε Θερμοκρασία |
| Μηχανικά | |
| Μέγεθος Γυμνού Πυρήνα(mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| Βάρος Γυμνού Πυρήνα(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Περιβαλλοντική Προσαρμοστικότητα | |
| Θερμοκρασία Λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία Αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5.35grms, Τυχαία Δόνηση, 3-άξονας |
| Κρούση | Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης 3 Άξονες, 6 Κατευθύνσεις |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός Φακός | |
| Οπτικός Φακός | Σταθερής Εστίασης Αθερμικός: 14mm/19mm/24mm |
| Επίπεδο Προστασίας | IP67(Μπροστινός Φακός) |
Βιομηχανικές Εφαρμογές
Η μονάδα απεικόνισης υπερύθρων COIN1212R χρησιμοποιείται ευρέως στην Ηλεκτρική Ενέργεια, την Οπτική Μηχανών, την Επιθεώρηση Κτιρίων, την Μεταλλουργική Πετροχημική και σε διάφορες άλλες βιομηχανικές εφαρμογές.
Διαφορετικό Χαρτοφυλάκιο Προϊόντων
- Πλούσια Ποικιλία Προϊόντων: Πολλαπλές αναλύσεις συστοιχίας, μεγέθη pixel, εύρη κύματος και συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για ποικίλες εφαρμογές.
- Εξαιρετική Απόδοση: Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία—σχεδιασμένο για να λειτουργεί υπό ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
- Εύκολη Ενσωμάτωση: Πολλαπλές επιλογές διεπαφών καθιστούν την ενσωμάτωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογών.
Συχνές Ερωτήσεις
1. Τι είναι η υπέρυθρη θερμική απεικόνιση;
Η υπέρυθρη θερμική απεικόνιση είναι μια μέθοδος χρήσης υπέρυθρης ακτινοβολίας και θερμικής ενέργειας για τη συλλογή πληροφοριών σχετικά με αντικείμενα, προκειμένου να δημιουργηθούν εικόνες τους, ή να ληφθούν πληροφορίες θερμοκρασίας των αντικειμένων, ακόμη και σε περιβάλλοντα χαμηλής ορατότητας.
2. Πώς λειτουργεί η υπέρυθρη θερμική απεικόνιση;
Το σύστημα υπέρυθρης θερμικής απεικόνισης είναι μια παθητική μη επαφή ανίχνευση και αναγνώριση τεχνολογίας υπέρυθρης ακτινοβολίας. Εστιάζει την υπέρυθρη ακτινοβολία της σκηνής στην υπέρυθρη ανιχνευτή συστοιχίας εστιακού επιπέδου μέσω του υπέρυθρου οπτικού συστήματος που μπορεί να περάσει μέσα από υπέρυθρη ακτινοβολία. Ο θερμικός ανιχνευτής μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και στη συνέχεια μέσω ενίσχυσης και επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνό μάτι.
