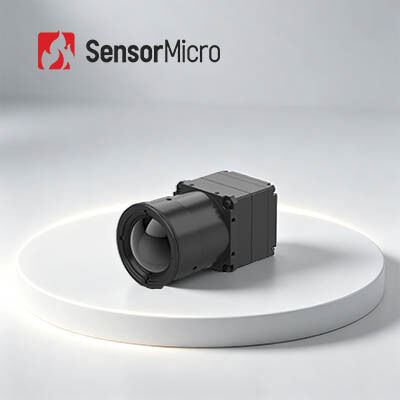

1280x1024/12μm πυρήνας μονάδας υπέρυθρης κάμερας για βιομηχανική θερμογραφία

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου COIN1212R
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Εύρος Θερμοκρασίας -20℃~+550℃ (Προσαρμόσιμο) Ακρίβεια θερμοκρασίας ±2℃ ή ±2%
Ψήφισμα 1280x1024/12μm NETD ≤40mK/F1,0/25℃
Φασματικό εύρος 8~14μm LW Ψηφιακός ρυθμός καρέ 30Hz
Επισημαίνω

Πυρήνας 640x512 ενότητας καμερών

,

Thermography πυρήνας ενότητας καμερών

,

17um υπέρυθρη θερμική ενότητα καμερών
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
1280x1024 12μm υποκόκκινος πυρήνας μονάδας κάμερας για βιομηχανική θερμογραφία
Επισκόπηση του προϊόντος

Ο πυρήνας της κάμερας υπέρυθρου COIN1212R διαθέτει έναν ανιχνευτή υπέρυθρου 1280*1024/12μm μη ψύκνωτο, ενσωματωμένο με προηγμένα κυκλώματα επεξεργασίας σήματος και αλγόριθμους μέτρησης θερμοκρασίας.Υποστηρίζει ευρέως υιοθετημένα πρωτόκολλα σειριακής επικοινωνίας και προσφέρει μια ποικιλία διεπαφών εξόδου βίντεο μαζί με ένα πλήρες φάσμα επιλογών οπτικών φακών.

ικανή να ανιχνεύει γρήγορα τις διαφορές θερμοκρασίας και να παρέχει καθαρές θερμικές εικόνες και ακριβή δεδομένα θερμοκρασίας,εξορθολογίζει σημαντικά τη δευτερογενή ανάπτυξη των συστημάτων μέτρησης θερμοκρασίας.

Βασικά χαρακτηριστικά
Εικόνες υψηλής ευκρίνειας, ακριβής ανίχνευση
  • Η ανίχνευση υψηλής ευκρίνειας με megapixel επιτρέπει τη μέτρηση της υπέρυθρης θερμοκρασίας σε ευρύτερες θέσεις και μεγαλύτερες περιοχές
  • Κατά την παρακολούθηση μικροσκοπικών διακυμάνσεων θερμοκρασίας, αποκαλύπτονται σαφώς περισσότερες θερμικές λεπτομέρειες του στόχου
Πλήρης και Αποτελεσματικός
  • Αναπτύχθηκε με έναν κορυφαίο ανιχνευτή υπέρυθρων μεγάλου μεγέθους χωρίς ψύξη
  • Ενσωματωμένο με πολλαπλά προηγμένα αλγόριθμα επεξεργασίας εικόνας για τη βελτίωση της ποιότητας εικόνας
  • Ακριβότητα μέτρησης θερμοκρασίας έως ±3°C ή ±3%, που υποστηρίζει εύρους από -20°C έως 150°C και από 0 έως 550°C, με προσαρμόσιμες επεκτάσεις
Πολλαπλές διαμορφώσεις, ταχεία ολοκλήρωση
  • Υποστηρίζει διάφορες λειτουργίες εξόδου εικόνας, συμπεριλαμβανομένων των DVP και BT.1120
  • Έκδοση δεδομένων εικόνας RAW/YUV με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
Σχήμα ΣΤΟΙΝ1212R
Δείκτες ανιχνευτών υπέρυθρων Ευαίσθητο υλικό:VOx
Ψήφισμα:1280*1024
Μέγεθος εικονοστοιχείων:12 μm
Φασματική αντίδραση:8 μm ~ 14 μm
Τυπική NETD:≤ 40mK/F1.0/25°C
Επεξεργασία εικόνας Ψηφιακό ρυθμό καρέ:30Hz
Ώρα εκκίνησης:6s
Αναλογικό βίντεο:/
Ψηφιακό βίντεο:RAW/YUV422/TMP
Αλγόριθμος εικόνας:Διόρθωση μη ομοιομορφίας (NUC), μείωση 3D θορύβου (3DNR), καταστολή 2D θορύβου (DNS), συμπίεση δυναμικής εμβέλειας (DRC), βελτίωση του περιθωρίου (EE)
Εμφάνιση εικόνας:10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών Λογισμικό ICCΗ μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική Τυπική εξωτερική διεπαφή:50pin: DF40C-50DP-0.4V ((51), (HRS, Male)
Πίνακα επέκτασης:USB3.0
Διασύνδεση επικοινωνίας:TTL-232
Ψηφιακή διεπαφή βίντεοDVP16/BT.1120/MIPI
Δυναμική τάση τροφοδοσίας:4.5~5.5V
Τυπική κατανάλωση ενέργειας:1.0W
Μέτρηση θερμοκρασίας Θερμοκρασία λειτουργίας:-10°C~+50°C
Πεδίο μέτρησης θερμοκρασίας:-20°C~150°C, 0°C~550°C; Υποστήριξη προσαρμογής και επέκτασης
Ακριβότητα μέτρησης θερμοκρασίας:Μεγαλύτερο από ±2°C / ±2%
Μέτρηση μερικής θερμοκρασίας:Μέγιστη, ελάχιστη και μέση τιμή ισχύος υποστήριξης των περιοχών μέτρησης θερμοκρασίας
SDK:Android/Windows/Linux; Επιτύχετε ανάλυση ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία
Μηχανικές Μέγεθος γυμνού πυρήνα ((mm):14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm; 35mm/50mm/100m: 35,4mm* 35,4mm* 17,8mm
Γενικό βάρος πυρήνα ((g):14mm/19mm/25mm: 19,7±1g; 35mm/50mm/100m: 32,5±1g
Προσαρμοστικότητα στο περιβάλλον Θερμοκρασία λειτουργίας:-40°C~+70°C
Θέρμανση αποθήκευσης:-45°C~+85°C
Η υγρασία:5% έως 95%, μη συμπυκνωτικό
Δονήσεις:5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις:Μισό κύμα sinus, 40g/11ms, κατεύθυνση πρόσκρουσης 3 άξονας, 6 κατεύθυνση
Πιστοποίηση:ROHS2.0/REACH
Οπτικοί φακοί Οπτικοί φακοί:Σταθερή εστίαση Αθερμική: 14mm/19mm/24mm
Επίπεδο προστασίας:IP67 ((Πρόσωπος φακός)
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης COIN1212R χρησιμοποιείται ευρέως στην επιθεώρηση ηλεκτρικής ενέργειας, την μηχανική όραση, την ασφάλεια και παρακολούθηση κτιρίων HVAC, εξωτερικά, την πυρόσβεση και διάσωση, την επιβολή του νόμου και τη διάσωση κλπ.

Οφέλη από το προϊόν
Διαφορετικό χαρτοφυλάκιο προϊόντων

Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ενοποίησης.

Πλούσια ποικιλία προϊόντων

Οι πολλαπλές ανάλυσεις συστοιχίας, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.

Εξαιρετική απόδοση

Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.

Εύκολη ενσωμάτωση

Οι πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.

Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη ισοθερμία;
Η ευθεία που συνδέει τα σημεία με την ίδια θερμοκρασία στο γράφημα ισοθερμίας ονομάζεται ισοθερμία.που χωρίζονται στις ακόλουθες καταστάσεις::
  • Αν η ισοθερμία είναι σπάνιη, η διαφορά θερμοκρασίας μεταξύ διαφορετικών τόπων είναι σχετικά μικρή. Αν η ισοθερμία είναι πυκνή, αυτό σημαίνει ότι η θερμοκρασία σε διαφορετικά μέρη είναι πολύ διαφορετική.
  • Αν ο ισόθερμος είναι ευθείος, αυτό σημαίνει ότι υπάρχουν λίγοι παράγοντες που επηρεάζουν την κατανομή της θερμοκρασίας. Αν ο ισόθερμος είναι καμπύλος,Αυτό σημαίνει ότι υπάρχουν πολλοί παράγοντες που επηρεάζουν την κατανομή της θερμοκρασίας.
  • Η τάση ανατολής-δύσης σημαίνει ότι η θερμοκρασία ποικίλλει με το γεωγραφικό πλάτος, και ο παράγοντας γεωγραφικού πλάτους είναι ο κύριος παράγοντας. Αν ο ισοθερμός είναι παράλληλος με την ακτογραμμή,που σημαίνει ότι η θερμοκρασία ποικίλλει με την απόσταση από τη θάλασσα, και η απόσταση από τη θάλασσα είναι ο κύριος παράγοντας.
