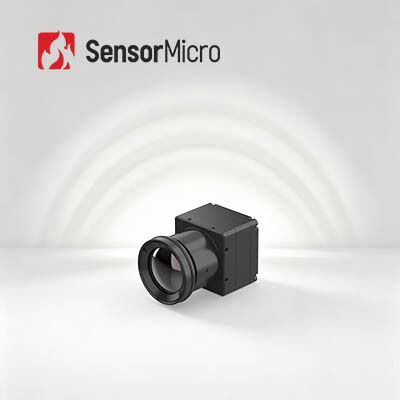

640x512/12μm Ενότητα Θερμικής Κάμερας Υπέρυθρης Ακτινοβολίας για Πυρόσβεση, Διάσωση και Βιομηχανική Θερμογραφία
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN612RG2 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Εύρος Θερμοκρασίας | -20℃~+550℃ (Προσαρμόσιμο) | Ακρίβεια θερμοκρασίας | ±2℃ ή ±2% |
|---|---|---|---|
| Ψήφισμα | 640x512/12μm | NETD | ≤25mK/F1,0/25℃ |
| Φασματικό εύρος | 8~14μm LW | Μέγεθος | 25,4×25,4×15,7 χιλιοστά |
| Επισημαίνω | Πυροσβεστικός πυρήνας ενότητας καμερών,Πυρήνας 17uM ενότητας καμερών διάσωσης,Σταθερός θερμικός πυρήνας ενότητας καμερών |
||
Περιγραφή προϊόντων

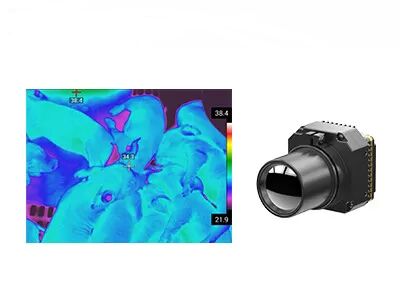

Υπέρυθρη μονάδα θερμικής κάμερας Core 640x512/12μm για πυροσβεστική διάσωση
Επισκόπηση προϊόντος
Προσαρμοσμένος για προγραμματιστές και ενσωματωτές συστημάτων, ο πυρήνας της κάμερας μέτρησης υπέρυθρης θερμοκρασίας COIN612RG2 διαθέτει εξαιρετική συμβατότητα και δυνατότητα επέκτασης για την υποστήριξη της ταχείας δευτερεύουσας ανάπτυξης. Συμμορφώνεται με τα τυπικά πρωτόκολλα σειριακής επικοινωνίας και είναι εξοπλισμένο με ποικίλες διεπαφές καθολικής εξόδου.
Σε συνδυασμό με μια πλήρη σειρά προαιρετικών οπτικών φακών, προσαρμόζεται σε διαφορετικές αποστάσεις ανίχνευσης και απαιτήσεις σκηνής. Οι ενσωματωμένοι αλγόριθμοι μέτρησης θερμοκρασίας ώριμης ηλικίας και η τεχνολογία επεξεργασίας σήματος εξαλείφουν την ανάπτυξη πολύπλοκων αλγορίθμων για τους χρήστες. Σε συνδυασμό με τη συμπαγή του δομή και τη χαμηλή κατανάλωση ενέργειας, πραγματοποιεί γρήγορη ενσωμάτωση μιας στάσης από την πρόσβαση υλικού στην υλοποίηση της λειτουργίας μέτρησης θερμοκρασίας για βιομηχανικά συστήματα θερμικής απεικόνισης.
Κύρια Χαρακτηριστικά
- Ολοκληρωμένη λειτουργικότητα, οικονομικά αποδοτικός σχεδιασμός
- Αναπτύχθηκε με χρήση ανιχνευτή υπερύθρων σε επίπεδο γκοφρέτας ApexCore, με NETD≤25mK
- Συνδυάζει ευρέως χρησιμοποιούμενο FPA με προηγμένους αλγόριθμους επεξεργασίας εικόνας για βελτιωμένη ποιότητα εικόνας
- Ακρίβεια μέτρησης θερμοκρασίας έως ±2°C ή ±2%, υποστηρίζοντας εύρη από -20°C έως 150°C και 100℃ έως 550°C, με προσαρμόσιμες προεκτάσεις
- Συμπαγές και ελαφρύ, υψηλής απόδοσης με χαμηλή ισχύ
- Διαστάσεις: 25,4*25,4*15,7mm
- Βάρος: 15±1g, Κατανάλωση ισχύος: ≤0,65W
- Πολλαπλές διαμορφώσεις, γρήγορη ενσωμάτωση
- Προαιρετικοί οπτικοί φακοί για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
- Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656
- Έξοδος δεδομένων εικόνας RAW/YUV/TMP με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
| Μοντέλο | COIN612RG2 |
|---|---|
| Ενδείξεις ανιχνευτών υπερύθρων | |
| Ευαίσθητο Υλικό | Φωνή |
| Ψήφισμα | 640*512 |
| Μέγεθος pixel | 12μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤25mK/F1,0/25℃ |
| Επεξεργασία εικόνας | |
| Ψηφιακός ρυθμός καρέ | 25/30 Hz |
| Ώρα εκκίνησης | 6 δευτ |
| Αναλογικό βίντεο | PAL/NTSC |
| Ψηφιακό βίντεο | RAW/YUV422/TMP |
| Αλγόριθμος εικόνας | Διόρθωση μη ομοιομορφίας (NUC) Μείωση θορύβου 3D (3DNR) Καταστολή θορύβου 2D (DNS) Συμπίεση δυναμικού εύρους (DRC) Βελτίωση άκρων (EE) |
| Εμφάνιση εικόνας | 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό) |
| Λογισμικό Η/Υ | |
| Λογισμικό ICC | Έλεγχος μονάδας & προβολή βίντεο |
| Ηλεκτρικός | |
| Τυπική εξωτερική διεπαφή | 50 ακίδες: DF40C-50DP-0,4V(51), (HRS, Αρσενικό) |
| USB Expansion Board | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Διεπαφή επικοινωνίας | TTL-232/USB2.0 |
| Διεπαφή ψηφιακού βίντεο | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Τάση τροφοδοσίας | 4,5~5,5V |
| Τυπική κατανάλωση ενέργειας | 0,65W |
| Μέτρηση Θερμοκρασίας | |
| Θερμοκρασία λειτουργίας | -10℃~+50℃ |
| Εύρος μέτρησης θερμοκρασίας | -20℃~150℃, 100℃~550℃; Υποστήριξη Προσαρμογής και Επέκτασης |
| Ακρίβεια μέτρησης θερμοκρασίας | ±2°C ή ±2% (όποιο είναι μεγαλύτερο) |
| Μερική μέτρηση θερμοκρασίας | Υποστήριξη μέγιστης, ελάχιστης και μέσης τιμής εξόδου των περιοχών μέτρησης θερμοκρασίας |
| SDK | Android/Windows/Linux; Επίτευξη ανάλυσης ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία |
| Μηχανικός | |
| Μέγεθος γυμνού πυρήνα (mm) | 25,4*25,4*15,7 χλστ |
| Βάρος γυμνού πυρήνα (g) | 15±1g |
| Περιβαλλοντική προσαρμοστικότητα | |
| Θερμοκρασία λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3-άξονες |
| Σύγκρουση | Μισό ημιτονοειδές κύμα, 40 g/11ms, κατεύθυνση πρόσκρουσης 3 άξονας, 6 κατεύθυνση |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός φακός | |
| Οπτικός φακός | Αθερμική σταθερή εστίαση: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm |
| Επίπεδο Προστασίας | IP67 (Εμπρός φακός) |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης COIN612RG2 χρησιμοποιείται ευρέως στη Βιομηχανική όραση, την πυρόσβεση και τη διάσωση, την επιτήρηση ασφαλείας, την υπαίθρια παρατήρηση, την όραση μηχανών, τα ηλεκτρονικά είδη ευρείας κατανάλωσης κ.λπ.
Ο αξιόπιστος συνεργάτης σας στην ανίχνευση υπερύθρων
- Βαθιά Τεχνική Εμπειρογνωμοσύνη
Με πολυετή πείρα στην έρευνα, ανάπτυξη και εφαρμογή τεχνολογίας αισθητήρων υπερύθρων, έχουμε δημιουργήσει ισχυρές δυνατότητες στον σχεδιασμό τσιπ, την κατασκευή πλακιδίων, τη συσκευασία και τις δοκιμές, καθώς και την ενοποίηση συστημάτων. - Επικεντρώθηκε στην Καινοτομία και στην Πρακτική Εφαρμογή
Δεσμευόμαστε να οδηγούμε σε τεχνολογικές καινοτομίες στη θερμική απεικόνιση, υπερβαίνοντας συνεχώς τα όρια στο NETD, το SWaP και τη θερμοκρασία λειτουργίας. - Διαφοροποιημένο χαρτοφυλάκιο προϊόντων
Με την υποστήριξη ανεξάρτητων Ε&Α και πολλαπλών τεχνικών οδών, προσφέρουμε μια ολοκληρωμένη γκάμα εξαρτημάτων ανίχνευσης υπέρυθρων — ψυχόμενων και μη. - Αυστηρή επικύρωση αξιοπιστίας
Υποστηριζόμενα από ένα ισχυρό σύστημα διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών καθ' όλη τη διάρκεια της παραγωγής για να εξασφαλίσουν μακροπρόθεσμη σταθερότητα και αξιοπιστία. - Επαγγελματική Τεχνική Υποστήριξη
Η ομάδα μηχανικών μας συνεργάζεται στενά με τις ομάδες Ε&Α και προϊόντων των πελατών για να επιταχύνει την ενοποίηση του συστήματος, να βελτιώσει την αποδοτικότητα και να συντομεύσει το χρόνο διάθεσης στην αγορά.
Συχνές Ερωτήσεις
Ποια είναι τα πλεονεκτήματα της τεχνολογίας θερμικής απεικόνισης;
Η τεχνολογία θερμικής απεικόνισης είναι ένα είδος παθητικής τεχνολογίας ανίχνευσης και αναγνώρισης χωρίς επαφή. Έχει δύο κύριες λειτουργίες: Θερμογραφία (μέτρηση θερμοκρασίας χωρίς επαφή και ανίχνευση σφαλμάτων) και Νυχτερινή όραση (εύκολη ανίχνευση και αναγνώριση του στόχου στο απόλυτο σκοτάδι).
Τι είναι η υπέρυθρη κάμερα;
Το σύστημα υπέρυθρης θερμικής απεικόνισης χρησιμοποιεί ανιχνευτές υπέρυθρων για την ανίχνευση της υπέρυθρης ακτινοβολίας και τη μετατροπή της σε ηλεκτρικά σήματα τα οποία στη συνέχεια ενισχύονται και επεξεργάζονται σε μια εικόνα που εμφανίζεται.
Τι είναι το υπέρυθρο;
Κάθε αντικείμενο που έχει θερμοκρασία πάνω από το απόλυτο μηδέν (-273,15 βαθμούς Κελσίου ή 0 Kelvin) εκπέμπει ακτινοβολία. Η υπέρυθρη ακτινοβολία, μαζί με το ορατό φως, το υπεριώδες φως, τις ακτίνες Χ, τις ακτίνες γάμμα, τις κοσμικές ακτίνες και τα ραδιοκύματα σχηματίζουν ολόκληρο το φάσμα του ηλεκτρομαγνητικού. Το μήκος κύματος του υπέρυθρου είναι μεταξύ 0,78μm έως 1000μm, είναι ένα είδος αόρατου φωτός που το μήκος κύματος του είναι μεγαλύτερο από το κόκκινο φως.
