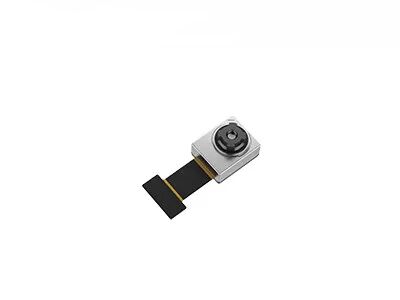

OEM Μικρομεγέθη μη ψύκνωσης LWIR θερμικής απεικόνισης 256x192/12μm

Ελαφρύ LWIR Uncooled Thermal Imaging Core με ανάλυση 256x192, μέγεθος pixel 12μm

Η μονάδα απεικόνισης IR TIMO256 uncooled, γνωστή και ως μονάδα θερμικής απεικόνισης uncooled, είναι μία από την οικογένεια μονάδων υπέρυθρων καμερών TIMO που αναπτύχθηκε από την SensorMicro. Περιλαμβάνει έναν εξαιρετικά μικρό ανιχνευτή υπέρυθρων 256x192/12μm σε επίπεδο γκοφρέτας (WLP) που καλύπτει μεγάλα μήκη κύματος από 8 έως 14 microns.

Χάρη στην τεχνολογία WLP, η θερμική μονάδα IR κάμερας TIMO256 επιτυγχάνει εξαιρετικά μικροδομή, εξαιρετικά χαμηλό κόστος, ενώ προσφέρει μεγαλύτερη ευαισθησία και ανώτερη ποιότητα εικόνας σε προσιτή τιμή, επιτρέποντας στον πελάτη να επιλέξει τον καταλληλότερο τύπο σύμφωνα με τις δικές του απαιτήσεις.

Λόγω της πλήρως βελτιστοποιημένης δομής του, ο πυρήνας θερμικής κάμερας TIMO256 είναι δημοφιλής και χρησιμοποιείται ευρέως σε εφαρμογές θερμικής απεικόνισης υπέρυθρων, όπως Θερμογραφία, Πρόληψη Επιδημιών, Έξυπνο υλικό, AIoT κ.λπ.

- Ανιχνευτής: WLP uncooled microbolometer
- Ανάλυση: 256x192 / 12 μm
- Μικροσκοπικό μέγεθος: 15x13x6.83mm
- NETD: ≤45mK

Ο πυρήνας θερμικής κάμερας TIMO256 χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως Θερμογραφία, Έξυπνο υλικό, Έξυπνα κτίρια, Έξυπνο σπίτι, AIoT κ.λπ.

1. Τι είναι η υπέρυθρη ακτινοβολία;
Όταν μιλάμε για θερμική απεικόνιση υπέρυθρων, το πρώτο πράγμα που πρέπει να σκεφτούμε είναι η υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της ενέργειας υπέρυθρης ακτινοβολίας ξεκινά περίπου στα 700nm και εκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν μια ορισμένη ποσότητα θερμότητας με τη μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε εμάς, επειδή σε ολόκληρο το ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί να δει μόνο το "ορατό φως".

2. Πώς λειτουργεί η θερμική κάμερα υπέρυθρων;
Το βασικό συστατικό του εξοπλισμού υπέρυθρων είναι ο θερμικός ανιχνευτής υπέρυθρων, ο οποίος μπορεί να ανιχνεύσει ευαίσθητα τη μικρή διαφορά θερμοκρασίας των γύρω αντικειμένων. Στη συνέχεια, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και εξάγει τις πληροφορίες θερμοκρασίας για απεικόνιση, η οποία βασίζεται στις πληροφορίες διαφοράς θερμοκρασίας. Όσο πιο ζεστό είναι το αντικείμενο, τόσο περισσότερη υπέρυθρη ακτινοβολία παράγει. Εάν η ένταση είναι πολύ υψηλή, μπορείτε να το αισθανθείτε σαν θερμότητα.
