Μικροσκοπικός πυρήνας 120x90/17μm καμερών θερμικής λήψης εικόνων VOx FPA

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου TIMO120
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Φασματικό εύρος 8~14μm NETD ≤60mK
Ψήφισμα 120x90 Πίσσα εικονοκυττάρου 17μm
Σειρά θερμοκρασίας -20℃~+120℃ (εξατομικεύσιμος) Μέγεθος 8.5x8.5x9.16mm
Υψηλό φως

Κάμερα θερμικής λήψης εικόνων VOx FPA

,

Μικροσκοπικός πυρήνας καμερών θερμικής λήψης εικόνων

,

Θερμικός πυρήνας 120x90 καμερών

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
TIMO120 θερμικός πυρήνας καμερών

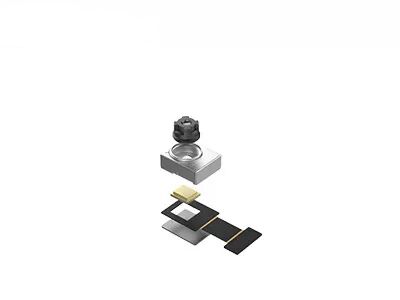

Μικροσκοπικός πυρήνας καμερών θερμικής λήψης εικόνων VOx FPA 120x90/17μm που ενσωματώνεται στις υπέρυθρες κάμερες



Περιγραφή προϊόντων



TIMO120 η μικροσκοπική υπέρυθρη ενότητα ενσωματώνει την γκοφρέτα-ισόπεδη οπτική, τον ανιχνευτή συσκευασίας επιπέδων γκοφρετών 120x90/17μm (WLP) και το βασικό κύκλωμα επεξεργασίας εικόνας για να λάβει γρήγορα τις θερμικές εικόνες της διανομής περιοχής και θερμότητας στόχων.



TIMO120 ο πυρήνας θερμικής λήψης εικόνων είναι προσανατολισμένος για το βελτιστοποιημένο μέγεθος, βάρος, δύναμη, εφαρμογές απεικόνισης δαπανών (ανταλλαγή-γ) υπέρυθρες. Η έξοχη μικροσκοπική δομή και η υπερβολικά χαμηλή κατανάλωση ισχύος της είναι κατάλληλες να ενσωματωθούν στις διάφορες έξυπνες συσκευές, θερμικά imagers ή τα κινητά τερματικά με τις ακριβείς απαιτήσεις στο κόστος, το μέγεθος και το βάρος.



Κύρια χαρακτηριστικά γνωρίσματα



- Ελάχιστη υπέρυθρη ενότητα WLP, διάσταση κατά 8.5x8.5x9.16mm
- Διεπαφή DVP, συμβατή με τις διάφορες ενσωματωμένες πλατφόρμες
- Ορατό αντίτιμο ενότητας καμερών, άμεσα ολοκλήρωση
- Πλήρης εξάρτηση ανάπτυξης SDK
- Το χαμηλής ισχύος σχέδιο για παρατείνει τον πιό μακροχρόνιο λειτουργούντα χρόνο
- Χαμηλότερο κόστος για πολλά είδη ευφυών εφαρμογών



Προδιαγραφές προϊόντων



Πρότυπο Timo-120
Απόδοση ανιχνευτών IR
Ψήφισμα 120x90
Πίσσα εικονοκυττάρου 17μm
Φασματική σειρά 8~14μm
NETD ≤60mK
Τύπος φακών WLO
Τρόπος εστίασης Σταθερό ζουμ
HFOV 90°/50°
Βάθος του τομέα 10cm στο άπειρο
Ποσοστό πλαισίων 1~30Hz (εξατομικεύσιμος)
Μέτρηση θερμοκρασίας
Σειρά θερμοκρασίας -20°C ~ +120°C (εξατομικεύσιμο)
Ακρίβεια θερμοκρασίας Εξατομικεύσιμος (καλύψτε τις απαιτήσεις του σώματος ή βιομηχανικό Thermography)
Διεπαφή/έλεγχος
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Διεπαφή Ψηφιακή διεπαφή
Κατανάλωση ισχύος 45mW (χαρακτηριστικός τρόπος) 9mW (χαμηλής ισχύος τρόπος)
Φυσικά χαρακτηριστικά
Διάσταση (χιλ.) 12x10x5.48 (HFOV=90°) 8.5x8.5x9.16 (HFOV=50°) (οι προδιαγραφές θα επικρατήσουν)
Θερμοκρασία λειτουργίας -20°C ~ +60°C
Θερμοκρασία αποθήκευσης -40°C ~ +85°C



Βιομηχανικές εφαρμογές



Ο υπέρυθρος θερμικός πυρήνας καμερών TIMO120 χρησιμοποιείται ευρέως σε πολλές περιοχές, όπως Thermography, το ευφυές υλικό, το έξυπνο κτήριο, το έξυπνο σπίτι, AIoT κ.λπ.



Μικροσκοπικός πυρήνας 120x90/17μm καμερών θερμικής λήψης εικόνων VOx FPA 0



Σφαιρική ομάδα τεχνολογίας αισθητηρίων



Μικροσκοπικός πυρήνας 120x90/17μm καμερών θερμικής λήψης εικόνων VOx FPA 1



FAQs



1. Τι είναι υπέρυθρη ακτινοβολία;
Κατά ομιλία για την υπέρυθρη θερμική λήψη εικόνων, πρώτο την πράγμα για να σκεφτεί για είναι υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της υπέρυθρης ενέργειας ακτινοβολίας αρχίζει σε περίπου 700nm και επεκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν ένα συγκεκριμένο ποσό της θερμότητας υπό μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε μας, επειδή το σε ολόκληρο ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί μόνο να δει «το ορατό φως».


2. Πώς υπέρυθρο θερμικό imager λειτουργεί;
Το τμήμα πυρήνων του υπέρυθρου εξοπλισμού είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί με ευαισθησία να ανιχνεύσει τη μικροσκοπική διαφορά θερμοκρασίας των περιβαλλόντων αντικειμένων. Κατόπιν, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και τα αποτελέσματα οι πληροφορίες θερμοκρασίας για την απεικόνιση, η οποία είναι βασισμένη στις πληροφορίες διαφοράς θερμοκρασίας. Όσο καυτότερο το αντικείμενο, η τόσο πιό υπέρυθρη ακτινοβολία αυτό παράγει. Εάν η ένταση είναι πάρα πολύ υψηλή, μπορείτε να την θεωρήσετε όπως τη θερμότητα.
