Μη ψυχόμενος πυρήνας 256x192 12μM καμερών μικροϋπολογιστών LWIR θερμικός με το φακό 3.2mm
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 256x192 | Κατανάλωση ισχύος | 700mW |
---|---|---|---|
Φασματικό εύρος | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
NETD | ≤65mK | Ρυθμός καρέ | 25Hz/30Hz |
Υψηλό φως | Θερμική κάμερα 12uM LWIR,θερμική κάμερα φακών LWIR 3.2mm,θερμικός πυρήνας καμερών 256x192 LWIR |

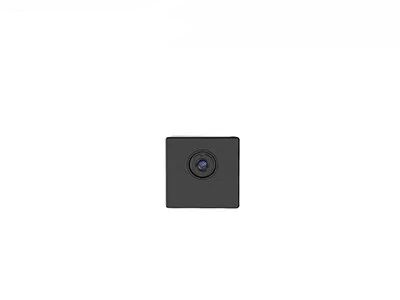

Μη ψυχόμενος μικροϋπολογιστής LWIR 256x192 12μm θερμικός πυρήνας καμερών με το φακό 3.2mm
iLC212 η μη ψυχόμενη ενότητα απεικόνισης IR ενσωματώνει τον υπέρυθρο ανιχνευτή συσκευασίας επιπέδων γκοφρετών σειράς αεροπλάνων 256x192/12μm εστιακό (WLP) και μπορεί να συλλάβει το μακρών κυμάτων υπέρυθρο φάσμα (LWIR) που κυμαίνεται από 8 ως 14μm.
Προσανατολισμένη για το πλήρως βελτιστοποιημένο ανταλλαγή-γ, η ενότητα καμερών iLC212 θερμική σχεδιάζεται ειδικά για εκείνους τους πελάτες που έχει τις ακριβείς απαιτήσεις για το μέγεθος, το βάρος και το κόστος στον τομέα της ασφάλειας και της επιτήρησης. Λόγω του μικροσκοπικών μεγέθους, ελαφρύς και πολύ της χαμηλής τιμής του, τα iLC212 ο θερμικός που πυρήνας ικανοποιεί πολύ τις απαιτήσεις χαμηλής τιμής των πελατών, κονταίνουν το χρόνο ανάπτυξής τους και κερδίζουν δαπάνες για τους.
Η σφαιρική τεχνολογία αισθητηρίων ειδικεύεται στο σχέδιο, την κατασκευή, τις πωλήσεις και το μάρκετινγκ των ανιχνευτών θερμικής λήψης εικόνων και των υπέρυθρων ενοτήτων. Μπορούμε να παρέχουμε τους πελάτες μας ποικίλες υπέρυθρες λύσεις θερμικής λήψης εικόνων που κονταίνουν το δευτεροβάθμιο χρόνο ανάπτυξης και μειώνουν πολύ το κόστος για τους πελάτες.
- Πλήρως βελτιστοποιημένη εφαρμογή ανταλλαγή-γ
- Κατάλληλος για τις διάφορες θερμικές κάμερες ασφάλειας
- Ένα ευρύ φάσμα των εφαρμογών θερμικής λήψης εικόνων
- Χαμηλής ισχύος κατανάλωση
Πρότυπο | iLC212 |
Απόδοση ανιχνευτών IR | |
Υλικό | Μη ψυχόμενο οξείδιο βαναδίου |
Ψήφισμα | 256×192 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική απάντηση | 8μm ~14μm |
NETD | ≤ το 65mK@F1.0 @25℃@50Hz |
Επεξεργασία εικόνας | |
Ψηφιακό βίντεο | RAW/YUV/BT656 Τηλεοπτική μετάδοση υποστήριξης USB2.0 Γραμμή παραμέτρου υποστήριξης μέτρησης θερμοκρασίας |
Ψηφιακό ποσοστό πλαισίων | 25Hz/30Hz |
Επίδειξη εικόνας | Μαύρος-καυτός/εκτυφλωτικός/ψευδο-χρώμα |
Αλγόριθμος εικόνας | Διόρθωση Nonuniformity (NUC) τρισδιάστατη μείωση θορύβου εικόνας (3DNR) 2$α μείωση θορύβου (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση EE |
Χρόνος ξεκινήματος | ≤3s |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10℃~+50℃ |
Σειρά μέτρησης θερμοκρασίας | -20℃~+150℃, επέκταση και προσαρμογή σειράς μέτρησης θερμοκρασίας υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | ±3℃/±3% (πάρτε τη μεγαλύτερη αξία) @23℃±5℃ η απόσταση μέτρησης θερμοκρασίας είναι 1.5m |
Περιφερειακή μέτρηση θερμοκρασίας | Υποστηρίξτε οποιεσδήποτε μέτρηση θερμοκρασίας περιοχής, μέγιστη αξία περιοχής παραγωγής, ελάχιστες αξία και μέση τιμή |
SDK | Τα παράθυρα/η έκδοση Linux, επιτυγχάνουν την τηλεοπτική ανάλυση ρευμάτων και γκρίζος στη μετατροπή θερμοκρασίας |
Ηλεκτρική διεπαφή | |
Εξωτερική διεπαφή | 30pin_HOURS συνδετήρας Εισαγωγή δύναμης Ψηφιακό βίντεο RS232-TTL/USB2.0 GPIO κ.λπ. |
Επικοινωνία | RS232-TTL/USB2.0 |
Τμήμα επέκτασης | Πίνακας VPC |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας και τηλεοπτική επίδειξη |
Ηλεκτρικό σύστημα | |
Παροχή ηλεκτρικού ρεύματος | ΣΥΝΕΧΈΣ ΡΕΎΜΑ 3.3V±0.1V |
Διασκεδασμός δύναμης | Σταθερό κράτος: 0.70W/3.3V @23±3℃ |
Σωματική ιδιότητα | |
Συνδετήρες | Εξωτερικό πρότυπο συνδετήρων: DF40C-30DP-0.4V (51), (ώρα-αρσενικό) Πρότυπο συνδετήρων ζευγαρώματος: DF40C (2,0) - 30DS-0.4V (51), (ώρα-θηλυκό) |
Μέγεθος | 21mm×21mm×12.8mm (συμπεριλαμβανομένου του φακού 3.2mm) |
Βάρος | 8.9g±0.5g (συμπεριλαμβανομένου του φακού 3.2mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Θερμοκρασία λειτουργίας | -40℃~+70℃ |
Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
Υγρασία | 5%~95%, non-condensing |
Αντίσταση αντίκτυπου & δόνησης | Αντίκτυπος: μισό κύμα ημιτόνου, 40g/11ms, 3 άξονας, κατεύθυνση 6 Δόνηση: 5.35grms, άξονας 3 |
Πιστοποίηση | ROHS2.0/REACH |
Φακός | |
Προαιρετικός φακός | 3.2mm/F1.1, HFOV: 55.6±2.8° Επένδυση: AR |
Η ενότητα θερμικής λήψης εικόνων iLC212 εφαρμόζεται στον τομέα του ελέγχου ασφάλειας, Thermography, της φορετής συσκευής, της ηλεκτρονικής οχημάτων, του έξυπνου σπιτιού, της ανίχνευσης κ.λπ. πλασμάτων διαβίωσης.
1. Τι είναι υπέρυθρη ακτινοβολία;
Κατά ομιλία για την υπέρυθρη θερμική λήψη εικόνων, πρώτο την πράγμα για να σκεφτεί για είναι υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της υπέρυθρης ενέργειας ακτινοβολίας αρχίζει σε περίπου 700nm και επεκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν ένα συγκεκριμένο ποσό της θερμότητας υπό μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε μας, επειδή το σε ολόκληρο ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί μόνο να δει «το ορατό φως».
2. Πώς υπέρυθρο θερμικό imager λειτουργεί;
Το τμήμα πυρήνων του υπέρυθρου εξοπλισμού είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί με ευαισθησία να ανιχνεύσει τη μικροσκοπική διαφορά θερμοκρασίας των περιβαλλόντων αντικειμένων. Κατόπιν, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και τα αποτελέσματα οι πληροφορίες θερμοκρασίας για την απεικόνιση, η οποία είναι βασισμένη στις πληροφορίες διαφοράς θερμοκρασίας. Όσο καυτότερο το αντικείμενο, η τόσο πιό υπέρυθρη ακτινοβολία αυτό παράγει. Εάν η ένταση είναι πάρα πολύ υψηλή, μπορείτε να την θεωρήσετε όπως τη θερμότητα.
