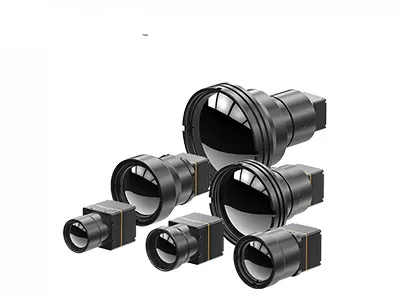

Ενότητα 640x512 θερμικής λήψης εικόνων LWIR VOx που ενσωματώνεται στην υπέρυθρη κάμερα

Ενότητα 640x512 θερμικής λήψης εικόνων LWIR VOx που ενσωματώνεται στην υπέρυθρη κάμερα

TWIN612 η θερμική ενότητα είναι ένα νέο προϊόν άφιξης που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων. Ενσωματώνει μη ψυχόμενο υπέρυθρο ανιχνευτή συσκευασίας 640×512/12µm τον κεραμικό. Με χαρακτηριστικό NETD<40mk, η θερμική ενότητα TWIN612 θα μπορούσε να παρουσιάσει τη σαφέστερη, αιχμηρότερη και πιό λεπτομερή εικόνα.

Με τη σειρά μέτρησης θερμοκρασίας -20℃~150℃/0~550℃, την ακρίβεια ±2℃ ή ±2% και το ποσοστό πλαισίων μέχρι 30Hz, η θερμική ενότητα εγγυάται την ομαλή θερμική εικόνα και την ακριβή μέτρηση θερμοκρασίας.

Η θερμική ενότητα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδίου, της ελαφριών δομής και της κατανάλωσης ισχύος τόσο χαμηλών όσο 0.8w. Με τους ενισχυμένους αλγορίθμους εικόνας και τη λειτουργία μέτρησης θερμοκρασίας, η θερμική ενότητα TWIN612 παρουσιάζει τις σταθερότερες εικόνες και την ακριβή θερμοκρασία.

Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Κατά συνέπεια, η θερμική ενότητα TWIN612 θα μπορούσε να εφαρμοστεί στις βιομηχανίες που έχουν τις ακριβείς απαιτήσεις στο μέγεθος, το βάρος και την κατανάλωση ισχύος.

- Μίνι μέγεθος: 25.4mm×25.4mm×35mm
- Ελαφρύς: 25g
- Χαρακτηριστικό NETD<40mk> - αιχμηρή, σαφής θερμική λήψη εικόνων
- Χαρακτηριστική κατανάλωση ισχύος τόσο μικρή όσο 0.8W


Η ενότητα θερμικής λήψης εικόνων TWIN612/R εφαρμόζεται στον τομέα Thermography, του ελέγχου ασφάλειας, UAV των ωφέλιμων φορτίων, των ρομπότ, του ευφυούς υλικού, ADAS, της πυρόσβεσης & της διάσωσης


1. Τι είναι υπέρυθρη ακτινοβολία;
Κατά ομιλία για την υπέρυθρη θερμική λήψη εικόνων, πρώτο την πράγμα για να σκεφτεί για είναι υπέρυθρη ακτινοβολία (IR). Το μήκος κύματος της υπέρυθρης ενέργειας ακτινοβολίας αρχίζει σε περίπου 700nm και επεκτείνεται σε περίπου 1mm. Όλα τα αντικείμενα εκπέμπουν ένα συγκεκριμένο ποσό της θερμότητας υπό μορφή υπέρυθρης ακτινοβολίας, η οποία είναι αόρατη σε μας, επειδή το σε ολόκληρο ηλεκτρομαγνητικό φάσμα, το γυμνό μάτι μπορεί μόνο να δει «το ορατό φως».

2. Πώς υπέρυθρο θερμικό imager λειτουργεί;
Το τμήμα πυρήνων του υπέρυθρου εξοπλισμού είναι ο υπέρυθρος θερμικός ανιχνευτής, ο οποίος μπορεί με ευαισθησία να ανιχνεύσει τη μικροσκοπική διαφορά θερμοκρασίας των περιβαλλόντων αντικειμένων. Κατόπιν, συλλέγει αυτές τις πληροφορίες ακτινοβολίας από το αντικείμενο και τα αποτελέσματα οι πληροφορίες θερμοκρασίας για την απεικόνιση, η οποία είναι βασισμένη στις πληροφορίες διαφοράς θερμοκρασίας. Όσο καυτότερο το αντικείμενο, η τόσο πιό υπέρυθρη ακτινοβολία αυτό παράγει. Εάν η ένταση είναι πάρα πολύ υψηλή, μπορείτε να την θεωρήσετε όπως τη θερμότητα.
