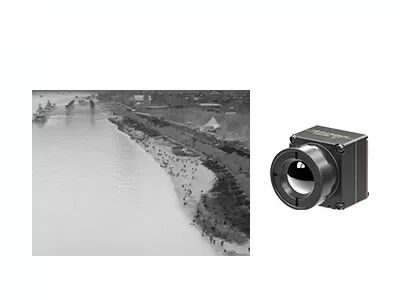

Βαναδίου οξειδίων μη ψυχόμενο μικροσκοπικό μέγεθος 640x512 30Hz πυρήνων καμερών κηφήνων θερμικό

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612G2/R
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ισχύος 0,7w
Φασματικό εύρος 8~14μm Πίσσα εικονοκυττάρου 12μm
Χαρακτηριστικό NETD ≤40mk Ρυθμός καρέ 30Hz
Υψηλό φως

Μη ψυχόμενος πυρήνας καμερών κηφήνων θερμικός

,

Θερμική κάμερα κηφήνων οξειδίων βαναδίου

,

Μικροσκοπικός πυρήνας καμερών μεγέθους θερμικός

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία


Περιγραφή προϊόντων


Σαν κύριο κατασκευαστή των δροσισμένων μη ψυχόμενων υπέρυθρων ανιχνευτών & των θερμικών ενοτήτων, η σφαιρική τεχνολογία developes ένα μικροσκοπικό μέγεθος και η ελαφριά υπέρυθρη θερμική λήψη εικόνων αφαιρούν τον πυρήνα iTL612G2/R, το οποίο είναι η συμπαγής έκδοση του υπέρυθρου πυρήνα iTL612R καμερών.

Πλήρως προσανατολισμένο για το ανταλλαγή-γ (μέγεθος-βάρος-και το δύναμη-κόστος), το μέγεθος και το βάρος του υπέρυθρου πυρήνα καμερών iTL612G2/R ήταν ήδη στην πρώτη γραμμή στη βιομηχανία. Είναι η καλύτερη επιλογή για τους πελάτες που πρέπει να περιορίσουν τις απαιτήσεις στο μέγεθος και το βάρος κατά το ενσωμάτωση των κηφήνων τους.

Παρέχοντας το 640×512/12μm μόνος-αναπτυγμένο γκοφρέτα-ισόπεδο υπέρυθρο ανιχνευτή, το βαθμό IP67 προστασίας φακών, την έκδοση απεικόνισης και μέτρησης θερμοκρασίας, και τις διάφορες λύσεις SDK, το iTL612G2/R που η θερμική ενότητα αποκρίνεται στους διαστημικούς περιορισμούς με το μικρότερο μέγεθος και το ελαφρύς, επιτυγχάνει τη μακρύτερη διάρκεια ζωής μπαταρίας με την πιό μικρή κατανάλωση ισχύος, υπερνικά τα προβλήματα ολοκλήρωσης στον τομέα καταναλωτικών ηλεκτρονικά, και παρέχει περισσότερες λύσεις για τα συμπαγή και φορητά προϊόντα.

Αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της βοήθειας στην καταστροφή & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.


Κύρια χαρακτηριστικά γνωρίσματα


Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W

Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου

Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων


Προδιαγραφές προϊόντων



Πρότυπο iTL612G2/R
Απόδοση ανιχνευτών IR
Ευαίσθητο υλικό Οξείδιο βαναδίου
Ψήφισμα 640×512
Μέγεθος εικονοκυττάρου 12μm
Φασματική σειρά 8~14μm
Χαρακτηριστικό NETD ≤40mk
Επεξεργασία εικόνας
Ποσοστό πλαισίων 30Hz
Χρόνος ξεκινήματος 5s
Ψηφιακό βίντεο RAW/YUV/BT656
Αλγόριθμος εικόνας Διόρθωση μη-ομοιομορφίας (NUC)
τρισδιάστατη μείωση θορύβου (3DNR)
De-θόρυβος (DNS)
Συμπίεση δυναμικής περιοχής (DRC)
Αύξηση ακρών (EE)
Επίδειξη εικόνας Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Λογισμικό PC
ICC λογισμικό Έλεγχος ενότητας & τηλεοπτική επίδειξη
Ηλεκτρικές προδιαγραφές
Τυποποιημένη εξωτερική διεπαφή 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό)
Πίνακας επέκτασης USB Τύπος-γ
Διεπαφή επικοινωνίας RS232-TTL/USB2.0
Ψηφιακή τηλεοπτική διεπαφή CMOS8/USB2.0
Τάση ανεφοδιασμού 4.0-5.0V Β VDC
Χαρακτηριστική κατανάλωση ισχύος 0.7W
Μέτρηση θερμοκρασίας
Λειτουργούσα σειρά θερμοκρασίας -10°C~+50°C
Σειρά μέτρησης θερμοκρασίας -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης
Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερος ±2°C ή ±2% (@23℃±3℃)
Περιφερειακή μέτρηση θερμοκρασίας Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής
SDK Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (χιλ.) 17×17×22 (με το φακό 9.1mm)
Βάρος 13g (με το φακό 9.1mm)
Περιβαλλοντική προσαρμοστικότητα
Λειτουργούσα θερμοκρασία -40°C~+70°C
Θερμοκρασία αποθήκευσης -45°C~+85°C
Υγρασία 5%~95%, Non-condensing
Δόνηση 5.35grms, άξονας 3
Κλονισμός Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Πιστοποιητικά ROHS2.0/REACH
Οπτική
Προαιρετικός φακός Σταθερή εστίαση αθερμική: 9.1mm



Βιομηχανικές εφαρμογές


Η ενότητα θερμικής λήψης εικόνων iTL612G2/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Βαναδίου οξειδίων μη ψυχόμενο μικροσκοπικό μέγεθος 640x512 30Hz πυρήνων καμερών κηφήνων θερμικό 0


Σφαιρική τεχνολογία αισθητηρίων


Βαναδίου οξειδίων μη ψυχόμενο μικροσκοπικό μέγεθος 640x512 30Hz πυρήνων καμερών κηφήνων θερμικό 1
Βαναδίου οξειδίων μη ψυχόμενο μικροσκοπικό μέγεθος 640x512 30Hz πυρήνων καμερών κηφήνων θερμικό 2


FAQs



1. Περίπου κεραμικός συσκευάζοντας υπέρυθρος ανιχνευτής

Η κεραμική διαδικασία συσκευασίας είναι παρόμοια με τη συσκευασία μετάλλων, η οποία είναι μια ώριμη υπέρυθρη τεχνολογία συσκευασίας ανιχνευτών. Έναντι της συσκευασίας μετάλλων, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν πολύ. Για την κεραμική συσκευασία, το κύκλωμα ανάγνωσής του έχει την αυτορρυθμιζόμενη λειτουργούσα λειτουργία θερμοκρασίας και δεν απαιτεί τη σταθεροποίηση TEC.



2. Συσκευασία επιπέδων γκοφρετών

Η γκοφρέτα-ισόπεδη συσκευασία, που είναι γνωστή επίσης ως ταξινομεί γκοφρέτα-οριζόντια τη συσκευασία, έχει γίνει ένα σημαντικό μέρος της προηγμένης τεχνολογίας συσκευασίας στη βιομηχανία ημιαγωγών. Η συσκευασία επιπέδων γκοφρετών (WLP) είναι η διαδικασία την υψηλή κενή συσκευασία άμεσα τη σε ολόκληρη γκοφρέτα MEMS, κατόπιν να χαράξει και την κοπή για να κάνει έναν ενιαίο υπέρυθρο ανιχνευτή. Εκτελεί οι περισσότερες ή όλες τις συσκευάζοντας και εξεταστικές διαδικασίες άμεσα στην γκοφρέτα ανιχνευτών IR πρίν χωρίζει σε τετράγωνα.

Είναι μια βελτιωμένη συσκευασία μεγέθους τσιπ που ικανοποιεί τις ανάγκες του μικρού μεγέθους, ελαφρύς, φορητός, φορητός, της χαμηλής τιμής και της υψηλής αποδοτικότητας παραγωγής.
