Μικροσκοπικός και ελαφρύς μη ψυχόμενος πυρήνας θερμικής κάμερας με ανάλυση 640x512 και Pixel Pixel 8μm για επιθεώρηση φωτοβολταϊκών

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL608
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Pixel Pitch 8μm
Κατανάλωση ρεύματος 0,4W Φασματικό εύρος 8~14μm
Τυπικό NETD ≤30mK Ρυθμός καρέ 30/50Hz
Επισημαίνω

Συμπαγής μη ψυχόμενη θερμική κάμερα κηφήνων

,

Θερμικός πυρήνας 640x512 καμερών κηφήνων

,

Φωτοβολταϊκή μη ψυχόμενη θερμική κάμερα επιθεώρησης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μικροσκοπικό και ελαφρύ βάρος μη ψυγμένο πυρήνα θερμικής κάμερας 640x512/8μm για φωτοβολταϊκή επιθεώρηση
Περιγραφή του προϊόντος

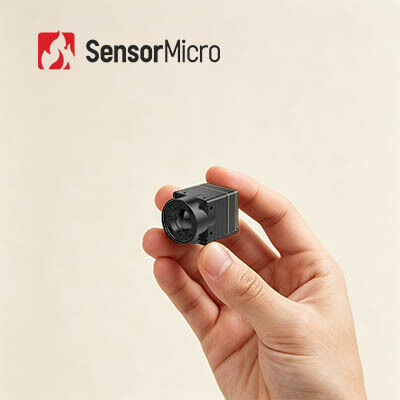

Ο πυρήνας της θερμικής κάμερας υπέρυθρου iTL608 διαθέτει ένα εξαιρετικά συμπαγές συντελεστή μορφής 13 × 13 × 18,3 mm - περίπου το μέγεθος ενός αντίχειρα - και ζυγίζει μόνο 6,7 g, συγκρίσιμο με το βάρος δύο νομισμάτων,Μεταβαίνοντας τα όρια του ελαφρού και συμπαγούς σχεδιασμού για άλλη μια φοράΟ εξοπλισμένος με έναν ανιχνευτή υπέρυθρων VOx, ο 640 × 512/8μm iTL608 παρέχει υψηλή θερμική ευαισθησία NETD≤30mK.επιτρέπει την ακριβή ανίχνευση τυπικών στόχων θερμοκρασίας περιβάλλοντοςΟ πυρήνας υποστηρίζει ένα γρήγορο χρόνο εκκίνησης ≤ 6 δευτερόλεπτα και ρυθμούς καρέ 30 Hz / 50 Hz, ενώ οι ολοκληρωμένοι αλγόριθμοι NUC και 3DNR βελτιστοποιούν την ομοιομορφία της εικόνας και τη συνολική ποιότητα της εικόνας.Σχεδιασμένα για αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα, το iTL608 λειτουργεί σε ευρύ εύρος θερμοκρασιών από -40°C έως +70°C, καθιστώντας το κατάλληλο για συσκευές χειρός και άλλες φορητές πλατφόρμες,αντιμετώπιση των αναγκών εφαρμογής στην εποπτεία της ασφάλειας, μέτρηση θερμοκρασίας και νυχτερινή όραση.

Βασικά χαρακτηριστικά
  • Εξαιρετικά ελαφρύ σχέδιο
    Συμπληρωματικές συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή οθονών
    Μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
  • Υψηλή ευαισθησία, ακριβής ανίχνευση
    8μm εξαιρετικά μικρό μέγεθος pixel με ανάλυση 640 × 512, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες
    Τυπική NETD ≤ 30mK, που επιτρέπει την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
  • Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση
    Πολλαπλές επιλογές οπτικών φακών που είναι διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
    Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των MIPI / USB 2.0 / BT.656
    Έκδοση δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
Σχήμα ΙΤL608
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 640×512
Μέγεθος pixel 8 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 30/50Hz
Ώρα εκκίνησης ≤ 6s
Ψηφιακό βίντεο ΑΡΑ/ΥΥ/ΤΜΠ
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0
Διασύνδεση επικοινωνίας Το TTL-232/USB2.0/I2C
Ψηφιακή εικόνα MIPI/USB2.0/BT.656
Πρόσθετη τάση 4-5,5V
Τυπική κατανάλωση ενέργειας 0.4W
Μηχανικές
Μέγεθος (συμπεριλαμβανομένων των φακών) Με φακό 6 mm: 13 × 13 × 18,3 mm (εξωτερική διάμετρος φακού Φ12,3 mm)
Με φακό 8,7 mm: 13 × 13 × 19,8 mm (εξωτερική διάμετρος φακού Φ15,6 mm)
Με φακό 16,7 mm: 13 × 13 × 27,9 mm (εξωτερική διάμετρος φακού Φ22,2 mm)
Με φακό 30 mm: 13 × 13 × 39 mm (εξωτερική διάμετρος φακού Φ36 mm)
Βάρος (συμπεριλαμβανομένων των φακών) 60,7±1,5g (6mm φακούς)
7.5±1.5g (οθόνη 8,7 mm)
17±1,5g (16,7mm φακός)
42.7±1,5g (30mm φακός)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 6/8.7/16.7/30mm
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης iTL608 μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης των δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών κλπ.

Ικανότητα παραγωγής
  • Εσωτερικές τεχνολογίες ανιχνευτών υπέρυθρου
    8 ιντσών 0,11μm VOx μη ψύκτες υπέρυθροι ανιχνευτές
    8 ιντσών 0.5μm MCT ψυγμένοι υπέρυθροι ανιχνευτές
    8 ιντσών 0,5 μm T2SL ψυγμένοι υπέρυθροι ανιχνευτές
  • Η παραγωγική ικανότητα και τα πλεονεκτήματα
    6 εκατ. αυτοσχεδιασμένοι ανιχνευτές υπέρυθρων ετησίως
    30Εγκατάσταση κατασκευής ημιαγωγών, 1000 m2
    20,000 m2 καθαρού χώρου
Ενημερωτικά ερωτήματα
1Ποια είναι η διαφορά μεταξύ χαμηλού φωτισμού, ενεργού υπέρυθρου και θερμικής απεικόνισης;
Το χαμηλό φωτισμό χρειάζεται φυσικό φως και μετατρέπει την εικόνα με αδύναμο φυσικό φως σε ενισχυμένη ηλεκτρονική εικόνα μέσω εντατικοποιητή εικόνας.
Το ενεργό IR εκπέμπει ενεργά υπέρυθρο φως και χρησιμοποιεί υπέρυθρη ακτίνα που αντανακλάται από τον στόχο.
Η θερμική απεικόνιση δεν χρειάζεται φως και είναι μια παθητική υπέρυθρη νυχτερινή όραση που ανιχνεύει τη διαφορά της υπέρυθρης ακτινοβολίας μεταξύ στόχων και σκηνής ή διαφορετικών τμημάτων ενός αντικειμένου.δεν επηρεάζεται από τις αλλαγές των περιβαλλοντικών συνθηκών φωτισμού, κατά τη διάρκεια της νύχτας ή ακόμη και σε ομίχλη, βροχή και άλλα σκληρά περιβάλλοντα.
2Μπορείς να μπλοκάρεις την θερμική απεικόνιση;
Αλλά οι υπέρυθρες ακτίνες δεν μπορούν να διεισδύσουν στους τοίχους και το γυαλί μπορεί να μπλοκάρει την υπέρυθρη.Μπορείτε να κρυφτείτε πίσω από γυαλί ή τοίχους για να εμποδίσει την θερμική απεικόνιση.
