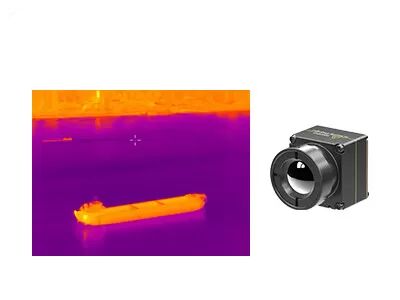

ΑΚΑΤΕΡΓΑΣΤΟΣ πυρήνας 640x512 12um καμερών YUV BT656 ψηφιακός τηλεοπτικός μη ψυχόμενος υπέρυθρος

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612R υπέρ
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ισχύος 0,7w
Φασματικό εύρος 8~14μm Πίσσα εικονοκυττάρου 12μm
Χαρακτηριστικό NETD ≤40mk Ρυθμός καρέ 30Hz
Υψηλό φως

Ψηφιακή τηλεοπτική μη ψυχόμενη υπέρυθρη κάμερα

,

640x512 μη ψυχόμενη υπέρυθρη κάμερα

,

Μη ψυχόμενος υπέρυθρος πυρήνας 12um καμερών

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μικροσκοπικός πυρήνας 640x512 12um καμερών μεγέθους μη ψυχόμενος υπέρυθρος για UAV τα ωφέλιμα φορτία


Περιγραφή προϊόντων


Σαν κύριο κατασκευαστή των δροσισμένων μη ψυχόμενων υπέρυθρων ανιχνευτών & των θερμικών ενοτήτων, η σφαιρική τεχνολογία developes ένα μικροσκοπικό μέγεθος και η ελαφριά υπέρυθρη θερμική λήψη εικόνων αφαιρούν τον πυρήνα iTL612R υπέρ, το οποίο είναι η συμπαγής έκδοση του υπέρυθρου πυρήνα iTL612R καμερών.

Πλήρως προσανατολισμένο για το ανταλλαγή-γ (μέγεθος-βάρος-και το δύναμη-κόστος), το μέγεθος και το βάρος του υπέρ υπέρυθρου πυρήνα καμερών iTL612R ήταν ήδη στην πρώτη γραμμή στη βιομηχανία. Είναι η καλύτερη επιλογή για τους πελάτες που πρέπει να περιορίσουν τις απαιτήσεις στο μέγεθος και το βάρος κατά το ενσωμάτωση των κηφήνων τους.

Παρέχοντας το 640×512/12μm μόνος-αναπτυγμένο γκοφρέτα-ισόπεδο υπέρυθρο ανιχνευτή, το βαθμό IP67 προστασίας φακών, την έκδοση απεικόνισης και μέτρησης θερμοκρασίας, και τις διάφορες λύσεις SDK, το iTL612R που η υπέρ θερμική ενότητα αποκρίνεται στους διαστημικούς περιορισμούς με το μικρότερο μέγεθος και το ελαφρύς, επιτυγχάνει τη μακρύτερη διάρκεια ζωής μπαταρίας με την πιό μικρή κατανάλωση ισχύος, υπερνικά τα προβλήματα ολοκλήρωσης στον τομέα καταναλωτικών ηλεκτρονικά, και παρέχει περισσότερες λύσεις για τα συμπαγή και φορητά προϊόντα.

Αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της βοήθειας στην καταστροφή & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.


Κύρια χαρακτηριστικά γνωρίσματα


Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 17mm×17mm×22mm (με το φακό 9.1mm)
• Βάρος: 13g (με το φακό 9.1mm)
• Κατανάλωση ισχύος τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων


Προδιαγραφές προϊόντων



ΠρότυποiTL612R υπέρ
Απόδοση ανιχνευτών IR
Ευαίσθητο υλικόΟξείδιο βαναδίου
Ψήφισμα640×512
Μέγεθος εικονοκυττάρου12μm
Φασματική σειρά8~14μm
Χαρακτηριστικό NETD≤40mk
Επεξεργασία εικόνας
Ποσοστό πλαισίων30Hz
Χρόνος ξεκινήματος5s
Ψηφιακό βίντεοRAW/YUV/BT656
Αλγόριθμος εικόναςΔιόρθωση μη-ομοιομορφίας (NUC)
τρισδιάστατη μείωση θορύβου (3DNR)
De-θόρυβος (DNS)
Συμπίεση δυναμικής περιοχής (DRC)
Αύξηση ακρών (EE)
Επίδειξη εικόναςΜαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Λογισμικό PC
ICC λογισμικόΈλεγχος ενότητας & τηλεοπτική επίδειξη
Ηλεκτρικές προδιαγραφές
Τυποποιημένη εξωτερική διεπαφή30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό)
Πίνακας επέκτασης USBΤύπος-γ
Διεπαφή επικοινωνίαςRS232-TTL/USB2.0
Ψηφιακή τηλεοπτική διεπαφήCMOS8/USB2.0
Τάση ανεφοδιασμού4.0-5.0V Β VDC
Χαρακτηριστική κατανάλωση ισχύος0.7W
Μέτρηση θερμοκρασίας
Λειτουργούσα σειρά θερμοκρασίας-10°C~+50°C
Σειρά μέτρησης θερμοκρασίας-20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης
Ακρίβεια μέτρησης θερμοκρασίαςΜεγαλύτερος ±2°C ή ±2% (@23℃±3℃)
Περιφερειακή μέτρηση θερμοκρασίαςΜέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής
SDKΠαράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (χιλ.)17×17×22 (με το φακό 9.1mm)
Βάρος13g (με το φακό 9.1mm)
Περιβαλλοντική προσαρμοστικότητα
Λειτουργούσα θερμοκρασία-40°C~+70°C
Θερμοκρασία αποθήκευσης-45°C~+85°C
Υγρασία5%~95%, Non-condensing
Δόνηση5.35grms, άξονας 3
ΚλονισμόςΚύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
ΠιστοποιητικάROHS2.0/REACH
Οπτική
Προαιρετικός φακόςΣταθερή εστίαση αθερμική: 9.1mm



Βιομηχανικές εφαρμογές


Η υπέρ ενότητα θερμικής λήψης εικόνων iTL612R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
ΑΚΑΤΕΡΓΑΣΤΟΣ πυρήνας 640x512 12um καμερών YUV BT656 ψηφιακός τηλεοπτικός μη ψυχόμενος υπέρυθρος 0

Σφαιρική τεχνολογία αισθητηρίων


ΑΚΑΤΕΡΓΑΣΤΟΣ πυρήνας 640x512 12um καμερών YUV BT656 ψηφιακός τηλεοπτικός μη ψυχόμενος υπέρυθρος 1
ΑΚΑΤΕΡΓΑΣΤΟΣ πυρήνας 640x512 12um καμερών YUV BT656 ψηφιακός τηλεοπτικός μη ψυχόμενος υπέρυθρος 2


FAQs


1. Ποια είναι τα πλεονεκτήματα των μη ψυχόμενων υπέρυθρων ανιχνευτών;
Ο μη ψυχόμενος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων δεν χρειάζεται τη δροσισμένη συσκευή, μπορεί να λειτουργήσει στη θερμοκρασία δωματίου και έχει τα πλεονεκτήματα της γρήγορης έναρξης, χαμηλής ισχύος κατανάλωση, μικρό μέγεθος, ελαφρύ, μακράς διαρκείας, χαμηλότερο κόστος και ούτω καθεξής.

2. Τι είναι οι βασικές εκτιμήσεις για έναν υπέρυθρο ανιχνευτή/θερμική ενότητα για την αίτησή σας;
-Το ψήφισμα ανιχνευτών
-Το μέγεθος εικονοκυττάρου
-Το NETD
-Η ποιότητα εικόνας
-Οι επιλογές φακών
-Η κατανάλωση ισχύος
-Το μέγεθος και το βάρος
-Η μηχανική & ηλεκτρική διεπαφή
-Ο προϋπολογισμός

3. Αυτό που είναι υπέρυθρο ψήφισμα ανιχνευτών
Δηλαδή ο αριθμός εικονοκυττάρων της θερμικής λήψης εικόνων. Το υψηλότερο ψήφισμα σημαίνει περισσότερα σημεία παρατήρησης και μέτρησης θερμοκρασίας, κατά συνέπεια ο μικρότερος στόχος στη μεγαλύτερη απόσταση μπορεί να παρατηρηθεί και να μετρηθεί. Συνήθως το ψήφισμα της υπέρυθρης θερμικής λήψης εικόνων κυμαίνεται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, κ.λπ. Με το υψηλότερο ψήφισμα, το κόστος του ανιχνευτή θα είναι περισσότεροι.

4. Οπτικό πεδίο (FOV)
Αναφέρεται στο δισδιάστατο οπτικό πεδίο του διαστήματος αντικειμένου που παρατηρείται από το οπτικό σύστημα υπέρυθρο θερμικό imager. Παίρνοντας οριζόντιο FOV για παράδειγμα, που υποθέτει ότι το μέγεθος σειράς ανιχνευτών είναι A×B, το μέγεθος εικονοκυττάρου είναι δ, και το εστιακό μήκος φακών είναι φ, έπειτα η οριζόντια FOV γωνία θ=2×acrtan (A×d/2f).
Μετά από τον ανιχνευτή το μέγεθος σειράς και εικονοκυττάρου επιλέγεται, οι αλλαγές οπτικών πεδίων μόνο με το εστιακό μήκος του οπτικού συστήματος: με το πιό μακροχρόνιο εστιακό μήκος, το οπτικό πεδίο θα είναι στενότερο με το πιό σύντομο εστιακό μήκος, το οπτικό πεδίο θα είναι ευρύτερο.
