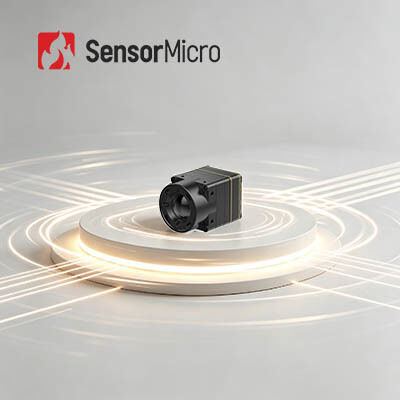

Κέντρο θερμικής κάμερας με ανάλυση 640x512 8μm Pixel Pitch και ≤30mK NETD Uncooled LWIR Infrared Detector

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL608
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ρυθμός καρέ 30/50Hz Ψήφισμα 640x512
Κατανάλωση ρεύματος 0,4W Τυπικό NETD ≤30mK
Τάση τροφοδοσίας 4-5,5V Pixel Pitch 8μm
Επισημαίνω

Θερμική κάμερα κηφήνων επιπέδων γκοφρετών

,

Μη ψυχόμενη θερμική κάμερα 640x512 κηφήνων

,

Πυρήνας 12um καμερών IR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Θερμικός πυρήνας κάμερας με μη ψυγμένο ανιχνευτή υπέρυθρου 640x512/8μm Wafer Level Package
Επισκόπηση του προϊόντος

Το iTL608 είναι ένας πυρήνας θερμικής κάμερας LWIR χωρίς ψύξη VOx υψηλών επιδόσεων με κορυφαία ολοκλήρωση και σταθερότητα στον κλάδο.3 mm και συνολικό βάρος 60,7 ± 1,5 g (συμπεριλαμβανομένου του φακού 6 mm), ελαχιστοποιώντας το ωφέλιμο φορτίο και την κατοχή χώρου για φορητά συστήματα.χρησιμοποιεί αισθητήρα μικροσκοπικών εικονοστοιχείων 8μm με εγγενή ανάλυση 640 × 512 και επιτυγχάνει πολύ χαμηλό NETD ≤30mK, παρέχοντας εξαιρετική ικανότητα διάκρισης θερμοκρασίας για ανίχνευση στόχων περιβάλλοντος στο φάσμα 8-14μm LWIR.Ενσωματωμένοι αλγόριθμοι διόρθωσης μη ομοιομορφίας NUC και 3DNR 3D μείωσης θορύβου βελτιστοποιούν αποτελεσματικά την επίπεδη εικόνα και καταπιέζουν τα τεχνητά στοιχεία εικόναςΓια συμβατότητα ανάπτυξης, προσφέρει προαιρετικούς οπτικούς φακούς, πολλαπλές διεπαφές εξόδου βίντεο (MIPI / USB 2.0 / BT.656), διπλή έξοδο δεδομένων RAW / YUV και πρωτόκολλα ελέγχου σειριακών / I2C,διευκόλυνση της αποτελεσματικής προσαρμογής και της ενσωμάτωσης για βιομηχανικά και εμπορικά συστήματα θερμικής απεικόνισης.

Βασικά χαρακτηριστικά
  • Εξαιρετικά ελαφρύ σχέδιο
    Συμπληρωματικές συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή οθονών
    Μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
  • Υψηλή ευαισθησία, ακριβής ανίχνευση
    8μm εξαιρετικά μικρό μέγεθος pixel με ανάλυση 640 × 512, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες
    Τυπική NETD ≤ 30mK, που επιτρέπει την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
  • Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση
    Πολλαπλές επιλογές οπτικών φακών που είναι διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
    Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των MIPI / USB 2.0 / BT.656
    Έκδοση δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
Σχήμα ΙΤL608
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 640×512
Μέγεθος pixel 8 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 30/50Hz
Ώρα εκκίνησης ≤ 6s
Ψηφιακό βίντεο ΑΡΑ/ΥΥ/ΤΜΠ
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0
Διασύνδεση επικοινωνίας Το TTL-232/USB2.0/I2C
Ψηφιακή εικόνα MIPI/USB2.0/BT.656
Πρόσθετη τάση 4-5,5V
Τυπική κατανάλωση ενέργειας 0.4W
Μηχανικές
Μέγεθος (συμπεριλαμβανομένων των φακών) Με φακό 6 mm: 13 × 13 × 18,3 mm (εξωτερική διάμετρος φακού Φ12,3 mm)
Με φακό 8,7 mm: 13 × 13 × 19,8 mm (εξωτερική διάμετρος φακού Φ15,6 mm)
Με φακό 16,7 mm: 13 × 13 × 27,9 mm (εξωτερική διάμετρος φακού Φ22,2 mm)
Με φακό 30 mm: 13 × 13 × 39 mm (εξωτερική διάμετρος φακού Φ36 mm)
Βάρος (συμπεριλαμβανομένων των φακών) 60,7±1,5g (6mm φακούς)
7.5±1.5g (οθόνη 8,7 mm)
17±1,5g (16,7mm φακός)
42.7±1,5g (30mm φακός)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 6/8.7/16.7/30mm
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL612R Pro μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης των δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών κλπ.
Η γραμμή προϊόντων μας
Υψηλή ευαισθησία και εξαιρετική απόδοση
Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
Διαφορετικοί ανιχνευτές υπέρυθρων διαθέσιμοι
Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων σε διαφορετικά μορφότυπα και μεγέθη pixel
Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση
Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Τι είναι η υπέρυθρη θερμική απεικόνιση;
Στην φύση, όλα τα αντικείμενα των οποίων η θερμοκρασία είναι υψηλότερη από το απόλυτο μηδέν (- 273 °C) μπορούν να εκπέμπουν υπέρυθρες ακτίνες.Χρησιμοποιώντας τον ανιχνευτή της υπέρυθρης κάμερας για τη μέτρηση της διαφοράς θερμοκρασίας της υπέρυθρης ακτινοβολίας μεταξύ του ίδιου του στόχου και του φόντου, μπορείτε να πάρετε διαφορετικές υπέρυθρες εικόνες, οι οποίες ονομάζονται επίσης θερμικές εικόνες.
Πώς λειτουργούν οι υπέρυθροι ανιχνευτές;
Η υπέρυθρη ακτινοβολία που εκπέμπεται από τον στόχο εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή,Τότε ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα., και στη συνέχεια μέσω της ενίσχυσης και της επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί με γυμνό μάτι.
Ποια είναι τα πλεονεκτήματα των ψυγμένων υπερύθρων ανιχνευτών;
Ο ψυγμένος ανιχνευτής εστιακού επιπέδου υπέρυθρου λειτουργεί σε χαμηλή θερμοκρασία, η οποία παρέχεται από ανιχνευτή αποψύκωσης (ddc).Έχει υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτή διαφορά θερμοκρασίας από τον μη ψυγμένο υπέρυθρο ανιχνευτήΜπορεί να ανιχνεύσει, να αναγνωρίσει και να αναγνωρίσει αντικείμενα σε πολύ μεγάλη απόσταση που είναι πάνω από δέκα χιλιόμετρα μακριά.Η δομή του ψυκτικού ανιχνευτή είναι πολύ περίπλοκη, γεγονός που έχει ως αποτέλεσμα ένα σχετικά υψηλό κόστος από τον ανιχνευτή χωρίς ψύξη..
