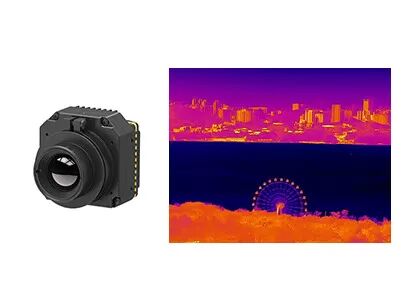

Uncooled LWIR Thermal Camera Core 384x288 12μm for Outdoor Observation

  • Uncooled LWIR Thermal Camera Core 384x288 12μm for Outdoor Observation
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iSE412
Ποσότητα παραγγελίας min 1 τεμάχιο
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ρυθμός καρέ 50Hz NETD ≤ 30mK
Αλγόριθμος εικόνας NUC/DRC/DNS/DDE/SFFC Φασματικό εύρος 8~14μm
Ψήφισμα 384x288 / 12μm Διεπαφή επικοινωνίας TTL-232/USB2.0
Επισημαίνω

Θερμικός πυρήνας 17uM καμερών LWIR

,

Χτίζοντας πυρήνας καμερών επιθεώρησης LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μη ψύκτης πυρήνας θερμικής κάμερας LWIR 384x288 12μm για εξωτερική παρατήρηση
Επισκόπηση του προϊόντος

Σχεδιασμένο για εύκολη ενσωμάτωση και ελαφριά χρήση, ο πυρήνας της κάμερας υπέρυθρου iSE412 είναι ένα ιδανικό πυρήνα για προσαρμογή συστήματος θερμικής απεικόνισης.Βασισμένο σε ώριμη τεχνολογία ανιχνευτών κεραμικών συσκευασιών 384×288/12μm, εξαλείφει τη μηχανική βαθμονόμηση του κλείστρου, επιτρέποντας αθόρυβη, χωρίς τραυλισμό και χαμηλό θόρυβο συνεχή απεικόνιση.

Με ένα εξαιρετικά μικροσκοπικό σώμα 25,4 × 25,4 × 22,7 mm και βάρος μόνο 26g, εξοικονομεί σημαντικό χώρο εγκατάστασης και απλοποιεί τη δομική διάταξη για τον τερματικό εξοπλισμό.Πλούσιες ενσωματωμένες λειτουργίες, συμπεριλαμβανομένης της εικόνας στην εικόναΥποστηρίζει πολλαπλές βασικές διεπαφές βίντεο, διάφορους οπτικούς φακούς και αντιστοιχία οθόνης Micro OLED,επιτρέποντας στους προγραμματιστές να ολοκληρώνουν ταχεία δευτερογενή ανάπτυξη και επανάληψη συστήματος για πολλαπλά τερματικά εφαρμογών.

Βασικά χαρακτηριστικά
  • Σχεδιασμός Χωρίς Κλειδί για Ευκολότερη Παρακολούθηση
    • Δεν απαιτείται βαθμονόμηση του κλείστρου κατά τη διάρκεια της λειτουργίας, εξαλείφοντας το τραυλισμό της εικόνας που είναι κοινό στα παραδοσιακά συστήματα με κλείστρο
    • Η σιωπηλή λειτουργία εξασφαλίζει διακριτική χρήση χωρίς μηχανικό θόρυβο
  • Σύνθετο και ελαφρύ, ευέλικτο για ενσωμάτωση
    • Συνολικές διαστάσεις συστήματος μικρότερες από 25,4×25,4×22,7 mm, βάρος κέντρου ≤26±1,5g
    • Η διάρθρωση που εξοικονομεί χώρο επιτρέπει ευέλικτη διάταξη και ενσωμάτωση του συστήματος
  • Πλούσια σε χαρακτηριστικά, απρόσκοπτη ολοκλήρωση
    • Υποστηρίζει αλγόριθμους υπερεξέκλισης, εικόνα σε εικόνα, προσαρμόσιμη OSD, κατάσταση ύπνου, βαθμονόμηση με ένα κλικ και συμβατότητα με διάφορες οθόνες Micro OLED
    • Συμβατό με πολλαπλούς οπτικούς φακούς και εξαρτήματα επέκτασης για εύκολη δευτερογενή ανάπτυξη και προσαρμογή του συστήματος
Προδιαγραφές προϊόντος
Σχήμα iSE412
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 384×288
Μέγεθος pixel 12 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Αποτελεσματικά Pixels 384×288
Ψηφιακό ρυθμό καρέ 50Hz
Ώρα εκκίνησης 6s
Ψηφιακό βίντεο Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις συσκευές που χρησιμοποιούνται για την κατασκευή των εν λόγω συσκευών.
Αλγόριθμος εικόνας Εθνική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική Κεντρική
Χωρίς κλείστρα Υποστηριζόμενη
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Κατεύθυνση εικόνας Οριζόντια/Κοντά/Διαγώνια
Ψηφιακό ζουμ 1x/2x/4x/8x
φωτεινότητα εικόνας Αυτοκίνητο/Εγχειρίδιο
Αντίθεση εικόνας Αυτοκίνητο/Εγχειρίδιο
Τρόπος αντιστάθμισης Εγχειρίδιο
Ηλεκτρική
Τυπική εξωτερική διεπαφή
50pin: BP040SB-50-0114-B-R0
Διασύνδεση επικοινωνίας TTL-232/USB2.0
Ψηφιακή εικόνα ΔΙΚΑΡΙΣΜΟΥΣ: Η διαφορά μεταξύ των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων.
Συστατικά επέκτασης Δικτυακό δίκτυο USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Ηλεκτρική διεπαφή
Πρόσθετη τάση 2.7V~5.3V
Τυπική κατανάλωση ενέργειας 0.8W@50Hz@23±3°C
Μηχανολογικός/Αντιλήπτης
Μέγεθος γυμνού πυρήνα (mm) 25.4×25.4×22.7 Φ36 × 24.3
Άδειο βάρος πυρήνα (g) 26±1.5 28±1.5
Οπτικοί φακοί
Σταθερή εστίαση Αθερμική: 4.9/9.1/13/19mm
Σταθερή εστίαση αθερμική: 25mm/35mm
Συστατικά του κλείστρου Προαιρετικό
Δονήσεις 5.35g, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές 1500 g@0,4 ms
Επίπεδο προστασίας IP67 ((Πρόσωπος φακός)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές εφαρμογές

Ο πυρήνας θερμικής κάμερας iSE412 χρησιμοποιείται ευρέως στην βιομηχανική όραση, την πυρόσβεση και την διάσωση, την παρακολούθηση ασφαλείας, την εξωτερική παρατήρηση, την μηχανική όραση, την ηλεκτρονική κατανάλωση και πολλά άλλα.

Προφίλ εταιρείας

Η SensorMicro είναι ο κορυφαίος κατασκευαστής και πάροχος υπηρεσιών υπέρυθρων ανιχνευτών.Παρέχουμε στους πελάτες παγκοσμίως υψηλής απόδοσης ανθυψυγμένους και ψυγμένους ανιχνευτές θερμικής απεικόνισης και μοιραζόμαστε την επαγγελματική μας εμπειρία εφαρμογής.

Η SensorMicro προσφέρει προηγμένους ανιχνευτές υπέρυθρων, πυρήνες κάμερας και μονάδες με ευπροσάρμοστες μορφές και ζώνες κύματος.Τα προϊόντα μας ενσωματώνονται απρόσκοπτα σε διάφορα συστήματα, ενισχύοντας εφαρμογές απεικόνισης και ανίχνευσης επόμενης γενιάς σε διάφορες βιομηχανίες..

Οι μικροανιχνευτές έχουν χρησιμοποιηθεί ευρέως στην θερμογραφία, την ασφάλεια και την παρακολούθηση, την προσωπική όραση, τα αυτοκινητοβιομηχανικά και καταναλωτικά προϊόντα υπέρυθρου.Η ικανότητά μας παραγωγής σε μεγάλες ποσότητες μας επιτρέπει να ανταποκριθούμε στην αυξανόμενη ζήτηση από όλες τις υπάρχουσες και αναδυόμενες αγορές.

Συχνές Ερωτήσεις
Τι είναι η ανάλυση του υπέρυθρου ανιχνευτή;

Η ανάλυση του ανιχνευτή υπέρυθρου αναφέρεται στον αριθμό των εικονοστοιχείων στην θερμική απεικόνιση.που επιτρέπουν την παρατήρηση και τη μέτρηση μικρότερων στόχων σε μεγαλύτερες αποστάσειςΟι τυπικές ανάλυσεις θερμικής απεικόνισης υπέρυθρου κυμαίνονται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 κλπ. Η υψηλότερη ανάλυση συνήθως αυξάνει το κόστος του ανιχνευτή.

Τι είναι το πεδίο όρασης (FOV);

Το πεδίο όρασης αναφέρεται στο δίδιάστατο πεδίο όρασης του χώρου του αντικειμένου που παρατηρείται από το οπτικό σύστημα της θερμικής απεικόνισης υπέρυθρου.με μέγεθος συστοιχίας ανιχνευτών A × B, μέγεθος pixel d και εστιακή απόσταση φακού f, η οριζόντια γωνία FOV θ=2×arctan ((A×d/2f).το οπτικό πεδίο αλλάζει μόνο με την εστιακή απόσταση του οπτικού συστήματος: μεγαλύτερη εστιακή απόσταση οδηγεί σε στενότερο οπτικό πεδίο· μικρότερη εστιακή απόσταση οδηγεί σε ευρύτερο οπτικό πεδίο.
