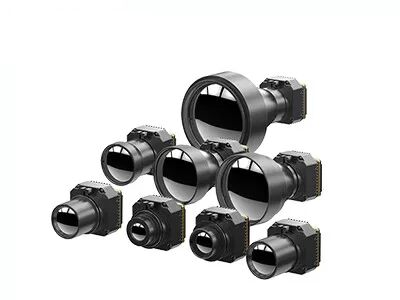

Θερμικός πυρήνας μη ψυχόμενο 400x300 καμερών LWIR για την οικοδόμηση της ασφάλειας HVAC
| Τόπος καταγωγής | Wuhan, επαρχία Hubei, Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | PLUG417R |
| Ποσότητα παραγγελίας min | 1 τεμάχιο |
| Τιμή | negotiable |
| Όροι πληρωμής | L/C,T/T |
Λεπτομέρειες
| Ψήφισμα | 400x300 / 17μm | Ρυθμός καρέ | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETD | <30mK | Φασματικό εύρος | 8~14μm |
| Μέγεθος | 44,5x44,5x33,6mm | Βάρος | ≤77 γρ |
| Επισημαίνω | Θερμικός πυρήνας 400x300 καμερών LWIR,Θερμικός πυρήνας καμερών HVAC LWIR |
||
Περιγραφή προϊόντων
PLUG417R Μη ψυγμένη θερμική μονάδα
Μοντέλο θερμικής κάμερας LWIR 400x300 17μM χωρίς ψύξη με βιομηχανική θερμογραφία
Περιγραφή του προϊόντος
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementΑυτή η θερμική μονάδα υπέρυθρου μπορεί όχι μόνο να μετρήσει την τιμή της θερμοκρασίας γύρω σας, αλλά και να εμφανίσει την θερμική απεικόνιση.
Αυτή η μικρή ενότητα υπέρυθρης κάμερας μπορεί να χρησιμοποιηθεί ευρέως σε εφαρμογές υπέρυθρης θερμικής απεικόνισης, όπως θερμογραφία, επιθεώρηση ηλεκτρικής ενέργειας, επιθεώρηση κτιρίων κλπ.Είναι επωφελής για τους πελάτες OEM για τη δευτερογενή ανάπτυξη και ενσωμάτωση σε όλα τα είδη θερμικών μηχανών απεικόνισης και υπερύθριων θερμογραφικών μηχανών..
Βασικά χαρακτηριστικά
- NETD < 30mk, υψηλή ευαισθησία
- Σταθερή απόδοση
- Εύκολη ενσωμάτωση
- Καθαρή ποιότητα εικόνας και λεπτομέρειες
- Προσαρμόσιμη περιοχή θερμοκρασίας
- Ισχυρή προσαρμοστικότητα στο περιβάλλον
Προδιαγραφές προϊόντος
| Σχήμα | ΠΡΟΛΛΟΓΙΚΗ 417R |
| Απόδοση ανιχνευτή υπέρυθρων | |
| Απόφαση | 400x300 |
| Πιξέλες | 17 μm |
| Φασματικό εύρος | 8 έως 14 μm |
| ΔΕΔ | < 30mk |
| Επεξεργασία εικόνας | |
| Ποσοστό καρέ | 25Hz/30Hz/50Hz/60Hz |
| Ώρα εκκίνησης | < 15s |
| Αναλογικό βίντεο | PAL/NTSC |
| Ψηφιακό βίντεο | Επικαιροποιημένα συστήματα |
| Συστατικό επέκτασης | USB/Camerlink |
| Τρόπος εξασθένισης | Γραμμικό/Ιστογράφημα/Μικτό |
| Ψηφιακό ζουμ | 1 ~ 8X συνεχής ζουμ, μέγεθος βήματος 1/8 |
| Εμφάνιση εικόνας | Μαύρο Ζεστό / Λευκό Ζεστό / Ψευδοχρώμα |
| Κατεύθυνση εικόνας | Οριζόντια/κατά κάθετη/διαγώνια αναστροφή |
| Αλγόριθμος εικόνας | Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου/Εθνικό Κέντρο Ελέγχου |
| Ηλεκτρική προδιαγραφή | |
| Τυπική εξωτερική διεπαφή | 50pin_HRS Διασύνδεση |
| Τρόπος επικοινωνίας | RS232-TTL, 115200bps |
| Πρόσθετη τάση | 4.5~6V |
| Μέτρηση θερμοκρασίας | |
| Περιοχή θερμοκρασίας λειτουργίας | -10°C~50°C |
| Περιοχή θερμοκρασίας | -20°C έως 150°C, 100°C έως 550°C |
| Ακριβότητα θερμοκρασίας | ±2°C ή ±2% (Παραλάβετε τη μέγιστη τιμή) |
| SDK | ARM/Windows/Linux SDK, θερμογραφία πλήρους οθόνης |
| Φυσικά χαρακτηριστικά | |
| Μέγεθος (mm) | 44.5x44.5x36.6 |
| Βάρος | ≤ 77g |
| Προσαρμογή στο περιβάλλον | |
| Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
| Θέρμανση αποθήκευσης | -45°C ~ +85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | Τυχαία δόνηση 5,35gms, 3 άξονες |
| Σοκ | Κύκλος μισού νόμου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
| Οπτική | |
| Προαιρετικός φακός | Σταθερή εστίαση Αθερμική: 7.5mm/13mm/19mm/25mm/35mm |
Βιομηχανικές εφαρμογές
Ο πυρήνας θερμικής κάμερας PLUG417R χρησιμοποιείται ευρέως στην επιθεώρηση ηλεκτρικής ενέργειας, την μηχανική όραση, την ασφάλεια και παρακολούθηση κτιρίων HVAC, εξωτερικά, την πυρόσβεση και διάσωση, την επιβολή του νόμου και τη διάσωση, το ADAS,Χρήσιμα φορτία UAV κλπ..
Προσαρμοσμένη υπηρεσία
Προσαρμογή προϊόντων: Προσαρμογή διαμορφώσεων και προσαρμογή αλγορίθμων για την κάλυψη ειδικών απαιτήσεων του κλάδου
Τεχνική υποστήριξη και κατάρτιση επί τόπου: Παροχή πρακτικής εγκατάστασης συστήματος και επιχειρησιακής κατάρτισης στους βασικούς πελάτες
Κοινή καινοτομία για νέα προϊόντα και αγορές: Συνεργασία με τους πελάτες για την κοινή ανάπτυξη καινοτόμων λύσεων εφαρμογών υπέρυθρου
Ενημερωτικά ερωτήματα
1. Αρχή λειτουργίας του υποκόκκινου εστιακού πεδίου
Μια σειρά φωτοευαίσθητων στοιχείων είναι τοποθετημένη στον ανιχνευτή δέσμης εστιακού επιπέδου.Οι υπέρυθρες ακτίνες που εκπέμπονται από το άπειρο απεικονίζονται σε αυτά τα φωτοευαίσθητα στοιχεία της σειράς εστιακού επιπέδου μέσω του οπτικού συστήματοςΟ ανιχνευτής μετατρέπει το φωτεινό σήμα σε ηλεκτρικό σήμα και εκτελεί ολοκληρωμένη ενίσχυση, δειγματοληψία, αποθήκευση εξόδου και σύστημα πολλαπλασιασμού.και τελικά αποστέλλεται στο σύστημα παρακολούθησης για να σχηματιστεί μια εικόνα.
