Μονάδα θερμικής κάμερας 400x300 17μm LWIR Uncooled with Industrial Thermography

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου PLUG417R
Ποσότητα παραγγελίας min 1 τεμάχιο
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ανάλυση 400x300 / 17μm Ρυθμός καρέ 25Hz/30Hz/50Hz/60Hz
NETD <30mK Φασματικό εύρος 8~14μm
Μέγεθος 44,5x44,5x33,6mm Βάρος ≤77 γρ
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

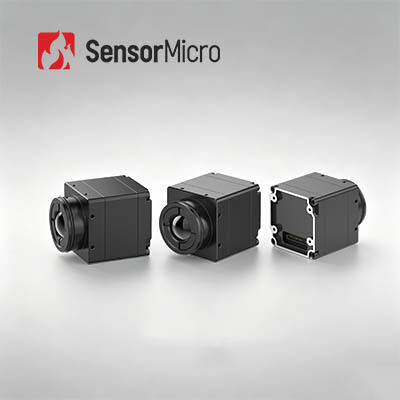

PLUG417R Uncooled Thermal Module



LWIR 400x300 / 17μm Uncooled Thermal Imaging Camera Core με βιομηχανική θερμογραφία



περιγραφή προϊόντος



Ο πυρήνας θερμικής κάμερας PLUG417R χρησιμοποιεί τον ανιχνευτή υπερύθρων LWIR χωρίς ψύξη 400x300 / 17μm με προαιρετική λειτουργία μέτρησης θερμοκρασίας με εύρος μέτρησης από -20℃~150 ℃ για βιομηχανική ή μέτρηση θερμοκρασίας σώματος.Αυτή η μονάδα υπέρυθρης θερμότητας μπορεί όχι μόνο να μετρήσει την τιμή της θερμοκρασίας γύρω σας, αλλά και να εμφανίσει την εικόνα θερμικής απεικόνισης.Επομένως, πρέπει να είναι η καλύτερη επιλογή για την παρακολούθηση της αλλαγής θερμοκρασίας.



Αυτή η μικρή μονάδα κάμερας υπερύθρων μπορεί να χρησιμοποιηθεί ευρέως σε εφαρμογές υπέρυθρης θερμικής απεικόνισης, όπως θερμογραφία, επιθεώρηση ηλεκτρικής ενέργειας, επιθεώρηση κτιρίου κ.λπ. Είναι επωφελής για τους πελάτες OEM για δευτερογενή ανάπτυξη και ενσωμάτωση σε όλα τα είδη θερμικής απεικόνισης και κάμερες υπέρυθρης θερμογραφίας.



Κύρια χαρακτηριστικά


- NETD<30mk, Υψηλή ευαισθησία
- Σταθερή απόδοση
- Εύκολη ενσωμάτωση
- Καθαρή ποιότητα εικόνας και λεπτομέρειες
- Προσαρμόσιμο εύρος θερμοκρασίας
- Ισχυρή περιβαλλοντική προσαρμοστικότητα



Προδιαγραφές προϊόντος



Μοντέλο PLUG417R
Απόδοση ανιχνευτή υπερύθρων
Ανάλυση 400x300
Pixel Pitch 17μm
Φασματικό εύρος 8~14μm
NETD <30μκ
ΕΠΕΞΕΡΓΑΣΙΑ ΕΙΚΟΝΑΣ
Ρυθμός καρέ 25Hz/30Hz/50Hz/60Hz
Ώρα εκκίνησης <15 δευτ
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV/BT656/LVDS
Εξάρτημα επέκτασης USB/Camerlink
Λειτουργία Dimming Γραμμικό/Ιστόγραμμα/Μικτό
Ψηφιακό ζουμ Συνεχές ζουμ 1~8X, Μέγεθος βήματος 1/8
Εμφάνιση εικόνας Μαύρο Hot/White Hot/Pseudo Color
Κατεύθυνση εικόνας Αναστροφή οριζόντια/Κάθετα/Διαγώνια
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρικές Προδιαγραφές
Τυπική εξωτερική διεπαφή Διεπαφή 50pin_HRS
Λειτουργία επικοινωνίας RS232-TTL, 115200bps
Τάση τροφοδοσίας 4,5~6V
Μέτρηση Θερμοκρασίας
Εύρος θερμοκρασίας λειτουργίας -10°C~50°C
Εύρος θερμοκρασίας -20°C~150°C, 100°C~550°C
Ακρίβεια θερμοκρασίας ±2°C ή ±2% (Λάβετε τη μέγιστη τιμή)
SDK ARM/Windows/Linux SDK, θερμογραφία πλήρους οθόνης
Φυσικά χαρακτηριστικά
Διάσταση (mm) 44,5x44,5x36,6
Βάρος ≤77 γρ
Περιβαλλοντική Προσαρμογή
Θερμοκρασία λειτουργίας -40°C ~ +70°C
Θερμοκρασία αποθήκευσης -45°C ~ +85°C
Υγρασία 5%~95%, Χωρίς συμπύκνωση
Δόνηση Τυχαία Δόνηση 5,35 γραμμάρια, 3 Άξονες
Αποπληξία Ημιημιτονοειδές κύμα, 40g/11ms, 3 Άξονες 6 Κατεύθυνση
Οπτική
Προαιρετικός φακός Αθερμική σταθερή εστίαση: 7,5mm/13mm/19mm/25mm/35mm



Βιομηχανικές Εφαρμογές



Ο πυρήνας θερμικής κάμερας PLUG417R χρησιμοποιείται ευρέως σε επιθεώρηση ηλεκτρικής ενέργειας, μηχανική όραση, ασφάλεια και παρακολούθηση HVAC κτιρίων, σε εξωτερικούς χώρους, πυρόσβεση και διάσωση, επιβολή νόμου και διάσωση, ADAS, ωφέλιμα φορτία UAV κ.λπ.



Μονάδα θερμικής κάμερας 400x300 17μm LWIR Uncooled with Industrial Thermography 0



Επαίνους από πελάτες



Μονάδα θερμικής κάμερας 400x300 17μm LWIR Uncooled with Industrial Thermography 1



Συχνές ερωτήσεις



1. Γιατί οι ανιχνευτές υπερύθρων πρέπει να ψύχονται;
Με βάση τη θερμοκρασία λειτουργίας και τις ανάγκες ψύξης, ο ανιχνευτής υπερύθρων μπορεί να χωριστεί σε ψυχρό και μη ψυχόμενο.Ο μη ψυχόμενος αισθητήρας θερμικής απεικόνισης λειτουργεί σε θερμοκρασία δωματίου, οι οποίοι έχουν αργή απόκριση και σχετικά χαμηλή ευαισθησία.Ενώ ο ψυχρός ανιχνευτής υπερύθρων λειτουργεί σε κρυογονική θερμοκρασία.Ο λόγος είναι ότι ο ψυχρός ανιχνευτής υπέρυθρων είναι ουσιαστικά ένας ανιχνευτής φωτονίων και πρέπει να ψύχεται σε χαμηλές θερμοκρασίες για να αποδώσει τα μέγιστα.



2. Σχετικά με την Τεχνολογία Συσκευασίας των Uncooled FPA Infrared Detectors

Υπάρχουν τρεις κύριες τεχνολογίες συσκευασίας στην αγορά υπερύθρων επί του παρόντος: μεταλλική συσκευασία, κεραμική συσκευασία και συσκευασία σε επίπεδο γκοφρέτας.Σύμφωνα με τα διαφορετικά πλεονεκτήματά τους, μπορούν να εφαρμοστούν σε διαφορετικούς κλάδους.
