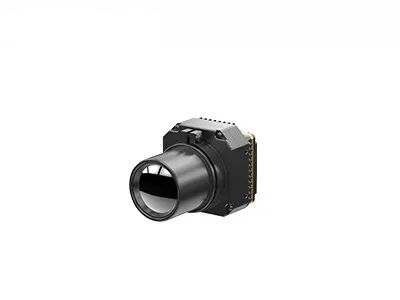

PLUG612 Uncooled LWIR Camera Core 640x512 12μm with Clear Thermal Imaging

  • PLUG612 Uncooled LWIR Camera Core 640x512 12μM With Clear Thermal Imaging
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου PLUG612
Ποσότητα παραγγελίας min 1 τεμάχιο
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος Uncooled Infrared Module Ψήφισμα 640x512 / 12μm
Τυπική κατανάλωση ενέργειας ＜1,2W NETD ＜30mK
Μέγεθος 44,5x44,5x36,6mm Βάρος ≤85 γρ
Υψηλό φως

Πυρήνας 12uM καμερών LWIR

,

Πυρήνας καμερών PLUG612 LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Θερμική ενότητα PLUG612 LWIR



PLUG612 μη ψυχόμενη ενότητα καμερών LWIR 640x512/12μm υπέρυθρη με τη σαφή θερμική λήψη εικόνων



Περιγραφή προϊόντων



PLUG612 είναι μια από τις ΒΟΥΛΩΜΆΤΩΝ σειράς μη ψυχόμενες ενότητες καμερών IR θερμικές που αναπτύσσονται από τη σφαιρική τεχνολογία αισθητηρίων (GST).





Αποτελούμενος από το μη ψυχόμενο θερμικό αισθητήρα 640x512/12µm, την πλήρη σειρά οπτικών συστατικών, το κύκλωμα επεξεργασίας σήματος και το μοναδικό αλγόριθμο επεξεργασίας εικόνας, ο πυρήνας θερμικής λήψης εικόνων PLUG612 παρέχει τη σαφή εικόνα και την ανώτερη απόδοση.



Η μη ψυχόμενη θερμική ενότητα PLUG612 μπορεί να χρησιμοποιηθεί στις περιοχές όπως τη ζωική παρατήρηση, την αναζήτηση και τη διάσωση, την πυρόσβεση, UAV τα ωφέλιμα φορτία κ.λπ.



Η σφαιρική τεχνολογία αισθητηρίων είναι ένας κορυφαίος υπέρυθρος κατασκευαστής ενότητας καμερών προμηθευτές ανιχνευτών και cOem. Η επιχείρηση καλύπτει έναν τομέα 30 χιλιάες τετραγωνικών μέτρων με το καθαρό δωμάτιο τετραγωνικών μέτρων 20 χιλιάδων, το οποίο μπορεί να παρέχει στους πελάτες έναν σταθερό ανεφοδιασμό των υπέρυθρων προϊόντων.



Κύρια χαρακτηριστικά γνωρίσματα


- NETD<30mk> - Σταθερή απόδοση
- Εύκολη ολοκλήρωση
- Σαφείς ποιότητα & λεπτομέρειες εικόνας
- Ισχυρή περιβαλλοντική προσαρμοστικότητα



Προδιαγραφές προϊόντων



Πρότυπο PLUG612
Απόδοση ανιχνευτών IR
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 12μm
Φασματική σειρά 8~14μm
NETD <30mk>
Επεξεργασία εικόνας
Ποσοστό πλαισίων 9Hz/25Hz/30Hz/50Hz/60Hz
Χρόνος ξεκινήματος <10s>
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο RAW/YUV/BT656/LVDS
Τμήμα επέκτασης USB/Camerlink
Τρόπος εξασθένισης Γραμμικός/ιστόγραμμο/μικτός
Ψηφιακό ζουμ 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων
Επίδειξη εικόνας Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Κατεύθυνση εικόνας Οριζόντια/κάθετα/διαγώνια κτυπά
Αλγόριθμος εικόνας NUC/AGC/IDE
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή 50pin_HOURS διεπαφή
Τρόπος επικοινωνίας Rs232-TTL, 115200bps
Τάση ανεφοδιασμού 4~6V
Χαρακτηριστική κατανάλωση ισχύος <1>
Φυσικά χαρακτηριστικά
Διάσταση (χιλ.) 44.5x44.5x36.6
Βάρος ≤85g
Περιβαλλοντική προσαρμογή
Θερμοκρασία λειτουργίας -40°C ~ +70°C
Θερμοκρασία αποθήκευσης -45°C ~ +85°C
Υγρασία 5%~95%, Non-condensing
Δόνηση Τυχαία δόνηση 5.35grms, άξονας 3
Κλονισμός Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Οπτική
Προαιρετικός φακός Σταθερή εστίαση αθερμική: 13mm/19mm/24mm



Βιομηχανικές εφαρμογές



Η θερμική ενότητα καμερών PLUG612 χρησιμοποιείται ευρέως στην ασφάλεια και έλεγχος, υπαίθρια, των ωφέλιμων φορτίων κ.λπ. διάσωσης επιβολής νόμου, πυρόσβεσης και διάσωσης, ADAS, UAV.



PLUG612 Uncooled LWIR Camera Core 640x512 12μm with Clear Thermal Imaging 0



Τα πλεονεκτήματά μας



PLUG612 Uncooled LWIR Camera Core 640x512 12μm with Clear Thermal Imaging 1



FAQs



1. Αυτό που είναι υπέρυθρο ψήφισμα ανιχνευτών



Δηλαδή ο αριθμός εικονοκυττάρων της θερμικής λήψης εικόνων. Το υψηλότερο ψήφισμα σημαίνει περισσότερα σημεία παρατήρησης και μέτρησης θερμοκρασίας, κατά συνέπεια ο μικρότερος στόχος στη μεγαλύτερη απόσταση μπορεί να παρατηρηθεί και να μετρηθεί. Συνήθως το ψήφισμα της υπέρυθρης θερμικής λήψης εικόνων κυμαίνεται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, κ.λπ. Με το υψηλότερο ψήφισμα, το κόστος του ανιχνευτή θα είναι περισσότεροι.



2. Οπτικό πεδίο (FOV)



Αναφέρεται στο δισδιάστατο οπτικό πεδίο του διαστήματος αντικειμένου που παρατηρείται από το οπτικό σύστημα υπέρυθρο θερμικό imager. Παίρνοντας οριζόντιο FOV για παράδειγμα, που υποθέτει ότι το μέγεθος σειράς ανιχνευτών είναι A×B, το μέγεθος εικονοκυττάρου είναι δ, και το εστιακό μήκος φακών είναι φ, έπειτα η οριζόντια FOV γωνία θ=2×acrtan (A×d/2f).

Μετά από τον ανιχνευτή το μέγεθος σειράς και εικονοκυττάρου επιλέγεται, οι αλλαγές οπτικών πεδίων μόνο με το εστιακό μήκος του οπτικού συστήματος: με το πιό μακροχρόνιο εστιακό μήκος, το οπτικό πεδίο θα είναι στενότερο με το πιό σύντομο εστιακό μήκος, το οπτικό πεδίο θα είναι ευρύτερο.
