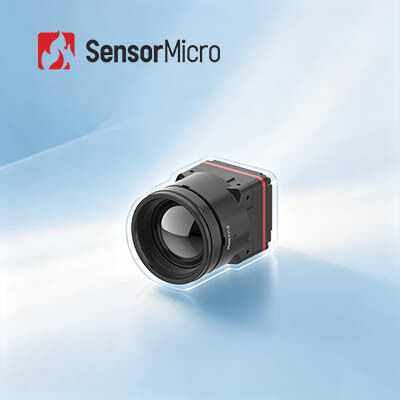

Μη ψυγμένο πυρήνα θερμικής κάμερας με ανάλυση 1280x1024 και μέγεθος εικονοστοιχείων 8μm για υπερ-χαμηλή κατανάλωση ισχύος 1W
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 τεμάχιο |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Τάση τροφοδοσίας | 4.5-5.5V |
| Τυπική κατανάλωση ενέργειας | 1W | Ψηφιακή εικόνα | Mipi-CSI |
| Επισημαίνω | Μη ψυχόμενος θερμικός πυρήνας 12uM καμερών,1280x1024 θερμικός πυρήνας καμερών ασφάλειας |
||
Περιγραφή προϊόντων
Μεγάλη συστοιχία μη ψύκνωσης θερμικής κάμερας 1280x1024 8μm για φορητές συσκευές
Επισκόπηση του προϊόντος
Βελτιστοποιήστε τις συσκευές θερμικής απεικόνισης σας με τον πυρήνα υπερύθρων κάμερας υψηλής απόδοσης iTL1208, μια πρωτοποριακή λύση που έχει κατασκευαστεί για την κορυφαία στην βιομηχανία αποτελεσματικότητα SWaP (μέγεθος, βάρος και ισχύ).Παράβαση των παραδοσιακών περιορισμών μεγέθους των θερμικών φωτογραφικών μηχανών μεγέθους megapixel, το iTL1208 διαθέτει έναν εξαιρετικά συμπαγές συντελεστή μορφής 22,6 × 22,6 × 34,5 mm, ελαφρύ βάρος 35,7 ± 2g και εξαιρετικά χαμηλή κατανάλωση ισχύος 1W, εξυπηρετώντας τέλεια τα σενάρια φορητής και κινητής εφαρμογής.
Ως ο πρώτος στον κόσμο πυρήνας θερμικής κάμερας 8μm megapixel, ενσωματώνει έναν υψηλής ανάλυσης ανιχνευτή 1280×1024 και προηγμένους αλγόριθμους βελτίωσης εικόνας για την λήψη καθαρών, λεπτομερών θερμικών εικόνων.
Η SensorMicro ειδικεύεται στον σχεδιασμό, την κατασκευή, την πώληση και την εμπορία ανιχνευτών υπέρυθρων, θερμικών μονάδων και πυρήνων υπέρυθρων φωτογραφικών μηχανών.Παρέχουμε στους πελάτες μια ποικιλία λύσεων θερμικής απεικόνισης υπέρυθρου που συντομεύουν το χρόνο δευτερογενούς ανάπτυξης και μειώνουν σημαντικά το κόστος.
Βασικά χαρακτηριστικά
- 8μm Μεγαpiίξελ:Ο πρώτος στον κόσμο πυρήνας θερμικής κάμερας 8μm megapixel που τροφοδοτείται από τον ανιχνευτή υπεριώδους υπέρυθρου ApexCore 1280×1024/8μm, εξισορροπώντας την υψηλή ανάλυση με την υπερυπαία ολοκλήρωση.
- Ηγέτης επιδόσεων SWaP:Μετρά μόνο 22,6×22,6×34,5 mm, ζυγίζει 35,7±2g (συμπεριλαμβανομένου του φακού 12mm) και καταναλώνει μόνο 1W, σπάζοντας το φραγμό μεγέθους για θερμική απεικόνιση με megapixel.
- Οπτική χωρίς γερμανίο:Οπτική χαλκογονιδίου με πολλαπλές επιλογές φακών για διαφορετικές απαιτήσεις εφαρμογής.
- Γρήγορη ενσωμάτωση:Διασύνδεση εξόδου εικόνας MIPI CSI με έξοδο δεδομένων RAW και YUV για απλουστευμένη ολοκλήρωση συστήματος.
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL1208 |
|---|---|
| Δείκτες ανιχνευτών υπέρυθρων | Ευαίσθητο υλικό: VOx Ανάλυση: 1280×1024 Μέγεθος pixel: 8μm Φασματική ανταπόκριση: 8μm ~ 14μm Τυπική NETD: ≤30mK |
| Επεξεργασία εικόνας | Ψηφιακό ρυθμό καρέ: 25/30Hz Χρόνος εκκίνησης: ≤ 6 δευτερόλεπτα Ψηφιακό βίντεο: RAW/YUV Αλγόριθμος εικόνας: NUC/3DNR/DNS/DRC/EE Εμφάνιση εικόνας: 10 τύποι (Λευκό Ζεστό/Λάβα/Κόκκινο Σίδηρο/Ζεστό Σίδηρο/Ιατρικό/Αρκτικό/Καταιγίδα 1/Καταιγίδα 2/Τιντ/Μαύρο Ζεστό) |
| Ηλεκτρική | Τυπική εξωτερική διεπαφή: 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 Διασύνδεση επικοινωνίας: TTL-232/I2C Ψηφιακή βιντεοεπαφή: MIPI-CSI Τρόπος παροχής: 4,5-5,5V Τυπική κατανάλωση ενέργειας: 1W |
| Μηχανικές |
Μέγεθος (συμπεριλαμβανομένου του φακού): • φακός 5 mm: 22,6 mm × 22,6 mm × 50 mm (εξωτερική διάμετρος φακού Φ37 mm) • Λανσός 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (εξωτερική διάμετρος φακού Φ33 mm) • φακός 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (εξωτερική διάμετρος φακού Φ26,6 mm) • 17mm φακός: 22,6mm × 22,6mm × 35,4mm (εξωτερική διάμετρος φακού Φ27mm) • Ακοής 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (εξωτερική διάμετρος φακού Φ33 mm) • 35mm φακός: 22.6mm × 22.6mm × 50.9mm (εξωτερική διάμετρος φακού Φ43.2mm) Βάρος (συμπεριλαμβανομένου του φακού): • 5mm Οθόνη: 85,5±4,5g • 10mm Ακοής: 70,5±3,6g • 12mm Ακομη: 35,7±2g • 17mm Σκοπός: 40.7±2.1g • 25mm Ακοστος: 71,0±3,6g • 35mm Σκοπός: 110±5,5g |
| Προσαρμοστικότητα στο περιβάλλον | Θερμοκρασία λειτουργίας: -40°C~+70°C Θερμοκρασία αποθήκευσης: -45°C~+85°C Υγρασία: 5%~95%, μη συμπυκνωτική Δονήσεις: 5,35gms, τυχαίες δονήσεις, 3-άξονας Εμφάνιση: μισό κύμα sinus, 40g/11ms, κατεύθυνση επίθεσης 3 άξονας, 6 κατεύθυνση Πιστοποίηση: ROHS2.0/REACH Οπτικός φακός: σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 χρησιμοποιείται ευρέως στην πυρόσβεση δασών, τη συντήρηση της ηλεκτρικής ενέργειας, την φωτοβολταϊκή επιθεώρηση, την παρακολούθηση της ασφάλειας, τις φορητές συσκευές, τις φορητές συσκευές και πολλά άλλα.
Η Προσέγγισή μας
Προπωλήσεις
Ανάλυση των αναγκών
Αξιολόγηση σεναρίου
Επιλογή προϊόντων
Προσαρμοσμένες λύσεις
Αποστολή
Γρήγορη παράδοση
Ενσωμάτωση και δοκιμή συστήματος
Τεχνική κατάρτιση
Οδηγίες εφαρμογής
Υπηρεσίες μετά την πώληση
Απομακρυσμένη διάγνωση
Υπηρεσία εγγύησης
Αναβαθμίσεις λογισμικού
Τεχνική συντήρηση
Συχνές Ερωτήσεις
Τι είναι η ανάλυση του υπέρυθρου ανιχνευτή;
Η υψηλότερη ανάλυση σημαίνει περισσότερα σημεία παρατήρησης και μέτρησης θερμοκρασίας.Έτσι μικροί στόχοι σε μεγαλύτερες αποστάσεις μπορούν να παρατηρηθούν και να μετρηθούνΣυνήθως, η ανάλυση της υπέρυθρης θερμικής απεικόνισης κυμαίνεται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 κλπ. Με υψηλότερη ανάλυση, το κόστος του ανιχνευτή θα είναι μεγαλύτερο.
Το πεδίο οπτικής επαφής (FOV)
Αναφέρεται στο δίδιάστατο οπτικό πεδίο του χώρου αντικειμένων που παρατηρείται από το οπτικό σύστημα θερμικής απεικόνισης υπέρυθρου.Υποθέτοντας ότι το μέγεθος της συστοιχίας ανιχνευτών είναι A × B, το μέγεθος των pixel είναι d, και το εστιακό μήκος του φακού είναι f, τότε η οριζόντια γωνία FOV θ=2×acrtan (A×d/2f).
Μετά την επιλογή της σειράς ανιχνευτών και του μεγέθους των pixel, το οπτικό πεδίο αλλάζει μόνο με την εστιακή απόσταση του οπτικού συστήματος: με μεγαλύτερη εστιακή απόσταση, το οπτικό πεδίο θα είναι στενότερο.με μικρότερη εστιακή απόσταση, το οπτικό πεδίο θα είναι ευρύτερο.
