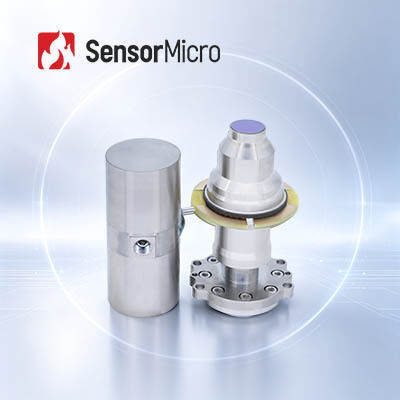

Ανιχνευτής Υπέρυθρης Ακτινοβολίας Ψυχόμενος Τύπου II Μεσαίου Κύματος Ανάλυσης 1024x768 για Ανίχνευση Μεγάλης Εμβέλειας

  • Type II Superlattice Mid Wave Cooled Infrared Detector 1024x768 Resolution for Long Range Detection
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C1010H
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1024x768 / 10μm NETD 20 mK(F2); 25mK(F4)
Φασματικό εύρος 3,7±0,2μm~4,8±0,2μm Μέγ. Ρυθμός καρέ 100Hz
Κρυοψύκτη LS711H Βάρος ≤235 γρ
Επισημαίνω

Superlattice Cooled Infrared Detectors

,

320x256 Cooled Infrared Detectors

,

320x256 Infrared Detectors
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Περιγραφή του προϊόντος

Ο C1010H είναι ένας ανιχνευτής υπέρυθρων με θερμή ψύξη που είναι κατασκευασμένος σε ένα προηγμένο γραμμικό κρυοψύκτη.η θερμοκρασία λειτουργίας του εστιακού επιπέδου αυξάνεται σε 150 K, παρέχοντας εξαιρετικές επιδόσεις SWaP (μικρό μέγεθος, ελαφρύ βάρος, χαμηλή κατανάλωση ενέργειας).και θερμική απεικόνιση υψηλής ευκρίνειαςΟ μεγαλύτερος FPA και τα μικρότερα pixel επιτρέπουν ένα ευρύ οπτικό πεδίο, υψηλή χωρική ανάλυση και ανίχνευση μεγάλης εμβέλειας.και το MTTF είναι μέχρι το 25Χιλιάδες ώρες.

Βασικά χαρακτηριστικά
Μεγαλύτερη FPA, μικρότερο μέγεθος pixel
  • Ανάλυση 1024×768 μεγαpiικέλων για ευρύ οπτικό πεδίο
  • Μικρό μέγεθος pixel 10 μm για υψηλή χωρική ανάλυση και ανίχνευση μεγάλης εμβέλειας
Γρήγορη ψύξη, χαμηλότερη κατανάλωση ενέργειας
  • Χρόνος ψύξης 3 λεπτά
  • Σταθερή κατανάλωση ισχύος έως και 3 W
Υψηλή αξιοπιστία, μακροχρόνια λειτουργία
  • Μέσος χρόνος μέχρι την αποτυχία (MTTF) έως 25.000 ώρες
Προδιαγραφές προϊόντος
Σχήμα C1010H
Ευαίσθητο υλικό Τ2SL
Απόφαση 1024×768
Μέγεθος pixel 10 μm
Φασματική ανταπόκριση 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Τυπική NETD 20 mK (F2)
25 mK (F4)
Μέγιστο ρυθμό εικόνας 100 Hz
Αποτελεσματική ταχύτητα εικονοστοιχείων ≥ 99,5%
Αντίστοιχη απάντηση ≤ 8%
Θέρμανση λειτουργίας -45°C ~ +71°C
Κρυοψυκτικό LS711H
Χρόνος ψύξης (23°C) ≤ 3 λεπτά
Μέγιστη κατανάλωση ισχύος (71°C) ≤ 12 W
Σταθερή κατανάλωση ισχύος (23°C) ≤ 3 W
Μέγεθος (mm) Κρυοψύκτη: φ26×55.8
Ντιούαρ: 33×37.5×70
Βάρος (g) ≤ 235
Βιομηχανικές εφαρμογές

Ο ανιχνευτής υπέρυθρων με θερμή ψύξη C1010H MWIR χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως NDT, παρακολούθηση του περιβάλλοντος, παρακολούθηση μεγάλης εμβέλειας, επιστημονική έρευνα και άλλα.

Τα Πλεονεκτήματά Μας

Ένα ευρύ φάσμα μορφών προϊόντων, συμπεριλαμβανομένων των ανιχνευτών υπέρυθρων, των πυρήνων των φωτογραφικών μηχανών και των ενοτήτων για την κάλυψη διαφόρων απαιτήσεων ενοποίησης.

Πλούσια ποικιλία προϊόντων

Οι πολλαπλές ανάλυσεις συστοιχιών, τα μεγέθη των pixel, οι ζώνες κύματος και οι συνδυασμοί επιλογών φακών παρέχουν μεγαλύτερη ευελιξία για διαφορετικές εφαρμογές.

Εξαιρετική απόδοση

Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και υψηλή αξιοπιστία, σχεδιασμένα για να λειτουργούν κάτω από ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.

Εύκολη ενσωμάτωση

Οι πολλαπλές επιλογές διεπαφής καθιστούν την ολοκλήρωση απλή και επιτρέπουν την ταχεία ανάπτυξη σε πολλαπλά πεδία εφαρμογής.

Ενημερωτικά ερωτήματα
1. Πλεονεκτήματα της οπτικής απεικόνισης αερίων
  • Εξοικονόμηση χρόνου και αποδοτικότητα:Υποστηρίζει μεγάλης κλίμακας ανίχνευση σε πραγματικό χρόνο, γρήγορη τοποθεσία διαρροής και καμία ανάγκη διακοπής της παραγωγής.
  • Ανίχνευση μεγάλης απόστασης:Λειτουργεί μακριά από επικίνδυνες και περίπλοκες περιοχές, επιτρέποντας μη επακτική, μη καταστροφική δοκιμή χωρίς πρόσθετη πηγή ακτινοβολίας.
  • Εύκολη ανάλυση:Ενστικτώδης απεικόνιση, άμεση αποθήκευση και βολική ανάλυση.
  • Πολυλειτουργική επιθεώρηση:Μπορεί να ανιχνευθεί μια ποικιλία αερίων, με εξαιρετική λειτουργία απόμακρης μέτρησης της θερμοκρασίας.
2Αρχή λειτουργίας της οπτικής απεικόνισης αερίων

Η οπτική απεικόνιση αερίων είναι ένα είδος υπέρυθρης τεχνολογίας που μπορεί να δει αόρατα βιομηχανικά αέρια.

Μετά την απορρόφηση της υπέρυθρης ακτινοβολίας σε συγκεκριμένα μήκη κύματος, θα εμφανιστεί διαφορά υπέρυθρης ακτινοβολίας μεταξύ του αερίου και του φόντου.

Ο ανιχνευτής υπερύθρων ανίχνευσης διαρροής αερίου με ενσωματωμένο φίλτρο στενής ζώνης λαμβάνει μόνο την υπερύθρια ζώνη κοντά στο υψηλότερο σημείο απορρόφησης υπερύθρων αερίου,και μπορεί να μετατρέψει το αέριο σε ορατές υπέρυθρες εικόνες μέσω της διαφοράς ακτινοβολίας μεταξύ του αερίου και του φόντου.
