Πυρήνας Θερμικής Κάμερας LWIR 640x512 Ανάλυσης με Μέγεθος Pixel 15μm και Ψυχόμενο με Ψυκτήρα RS058

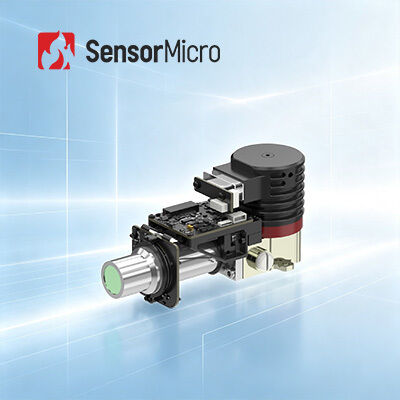

  • 640x512 Resolution 15μm Pixel Size Cooled LWIR Thermal Camera Core with RS058 Cryocooler
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G615LA
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm NETD 25mK(F2)
Φασματικό εύρος 70,7μm±0,2μm·9,4μm±0,3μm Μέγεθος 145×60×78 χιλιοστά
Βάρος ≤590 γρ Ρυθμός καρέ 1~ 200Hz, ρυθμιζόμενο
Επισημαίνω

Δροσισμένες LWIR ενότητες καμερών

,

T2SL δροσισμένες ενότητες καμερών

,

πυρήνας καμερών 640x512 LWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
640×512 15μm Ψυχροποιημένη θερμική κάμερα LWIR Core με RS058 Cryocooler
Επισκόπηση του προϊόντος

Οι ενότητες ψύξης AD της σειράς EYAS G διαθέτουν λειτουργία προ-ενισχυτή για τη μετατροπή αναλογικών σημάτων από ψυγμένους ανιχνευτές υπέρυθρων σε ψηφιακή έξοδο ροής βίντεο.Διατίθεται σε διάφορες μορφές ανάλυσης και ζώνες κυμάτων, το EYAS G615LA L αποτελεί μέρος της οικογένειας EYAS G, ενσωματώνοντας έναν ανιχνευτή ψύξης LWIR 640×512/15μm με κρυοψύκτη RS058.

Βασικά χαρακτηριστικά
  • Αναλογική σε ψηφιακή μετατροπή, επιταχυνόμενη ανάπτυξη∆ Βασισμένοι σε ανιχνευτές υπέρυθρου ψύξης 640×512/15μm LWIR με ενσωματωμένο κυκλώμα AD για μετατροπή αναλογικής σε ψηφιακή και συμπαγές μεγέθη που ταιριάζουν με τον ανιχνευτή
  • LWIR για ανίχνευση αντι-διαταραχών- ∆ιερή διείσδυση μέσω σκόνης και άμμου για περίπλοκα περιβάλλοντα, χωρίς να επηρεάζεται από τις αντανάκλασεις από τον ήλιο και τις επιφάνειες της θάλασσας, ικανή να ανιχνεύει αντικείμενα χαμηλής θερμοκρασίας
  • Εξαιρετική απόδοση, εύκολη ενσωμάτωσηΗ διεπαφή Cameralink εκδίδει 16bit raw data με έλεγχο σειριακής θύρας, ρυθμιζόμενο υψηλό frame rate από 1 έως 200Hz για τη λήψη κινητών στόχων υψηλής ταχύτητας
Τεχνικές προδιαγραφές
Σχήμα EYAS G615LA
Δείκτες
Απόφαση 640×512
Μέγεθος pixel 15 μm
Φασματική ανταπόκριση 70,7μm±0,2μm·9,4μm±0,3μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 25mK ((F2)
Τρόπος λειτουργίας
Ποσοστό καρέ 1~200Hz, ρυθμιζόμενο
Τρόπος λειτουργίας Τρόπος στιγμιότυπου, ITR, ITR+Interlace, λειτουργία αντι-halo, λειτουργία Windows
Ηλεκτρική
Τυπική εξωτερική διεπαφή 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Ψηφιακό βίντεο 16 bit CameraLink (CameraLink βασική λειτουργία)
Εξωτερική συγχρονισμός CC1: Εξωτερικό πλαίσιο συγχρονισμένο
Επικοινωνία CameraLink UART (προεπιλεγμένο) / RS232 (προσαρμόσιμη)
Ταχύτητα Baud: 9600bps (προεπιλεγμένο)
Ηλεκτρική τροφοδοσία Δελτίο AD: 5V
Κρυοψύκτη: 24V
Σταθερή ισχύς (23°C) ≤ 12W
Χρόνος ψύξης (23°C) ≤7min30s
Μέγεθος (mm) 145×60×78
Βάρος (g) ≤ 590
Θέρμανση λειτουργίας -40°C~+71°C
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G615LA χρησιμοποιείται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένης της NDT, της παρακολούθησης του περιβάλλοντος, της παρακολούθησης μεγάλου βεληνεκούς, της επιστημονικής έρευνας και άλλων.

Συχνές Ερωτήσεις
1Για τι χρησιμοποιείται ένα κρυοψύκτη;

Οι κρυοψύκτες διατηρούν τους αισθητήρες σε εξαιρετικά χαμηλές θερμοκρασίες για να επιτρέπουν θερμική απεικόνιση κατά τη διάρκεια μακροχρόνιων αποστολών.Πολλές εφαρμογές υψηλού επιπέδου απαιτούν αισθητήρες να λειτουργούν σε αυτές τις χαμηλές θερμοκρασίες για τη βέλτιστη λήψη εικόνας.

2Ποιοι είναι οι κύριοι παράγοντες για τη μέτρηση της ποιότητας ενός Cryocooler;

Η μακρά διάρκεια ζωής της μπαταρίας και η αξιόπιστη λειτουργία είναι οι κύριοι δείκτες ποιότητας.με MTTF (μέσος χρόνος έως αποτυχίες) να φτάνει το 10,000 ώρες για να ανταποκρίνονται στις απαιτήσεις συνεχούς λειτουργίας 24×7.

3Τι είναι το MTTF;

Το MTTF (Mean Time to Failure) μετρά την αξιοπιστία των εξαρτημάτων με την ένδειξη της μέσης διάρκειας ζωής πριν από την ανάγκη αντικατάστασης.Η μέτρηση αυτή παρέχει μια εικόνα της ποιότητας και της αξίας των εξαρτημάτων.
