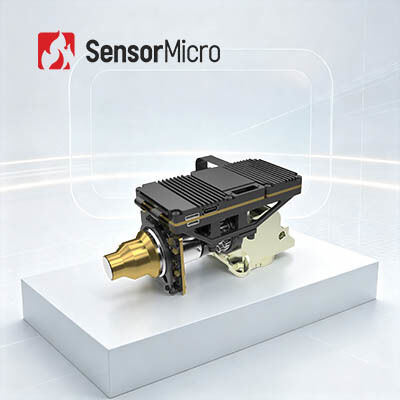

Θερμική μονάδα ψύξης με ανάλυση 640x512 και μέγεθος εικονοστοιχείων 15μm MWIR υπέρυθρος ανιχνευτής με κρυοψύκτη RS046.

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC615MB
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Ανιχνευτής υπερύθρων NETD (23℃) 20 mK (F4); 25 mK (F5,5)
Φασματικό εύρος 3,7~4,8μm MW Ρυθμός καρέ 50Hz/100Hz
Μέγεθος 120×84×60 χιλιοστά Βάρος ≤ 440g
Επισημαίνω

Ο ανιχνευτής δρόσισε τη θερμική ενότητα 640x512

,

MWIR δρόσισε τη θερμική ενότητα 15μM

,

Υπέρυθρες ενότητες καμερών MCT
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Θερμική μονάδα ψύξης με ανιχνευτή υπέρυθρου MWIR 640x512 / 15μm
Επισκόπηση του προϊόντος

Το GAVIN GC615MB είναι ένα ψυγμένο ενδιάμεσο κύμα θερμικής απεικόνισης που αναπτύχθηκε από την SensorMicro.και προηγμένους αλγόριθμους επεξεργασίας εικόνας για να παρέχουνΗ αποτελεσματική φασματική περιοχή: 3,7μm-4,8μm MW.

Η συσκευή GAVIN GC615MB είναι εξοπλισμένη με κρυοψύκτη RS046 και διαθέτει ένα συμπαγές σχεδιασμό μεγέθους 120×84×60mm και βάρος μικρότερο από 440g.Με σταθερή κατανάλωση ενέργειας μόλις 10W και βιομηχανικό πρότυπο CameraLink interface, οι κάμερες υπέρυθρων και οι ολοκληρωτές συστημάτων μπορούν εύκολα να σχεδιάσουν ολοκληρωμένες λύσεις κάμερας.

Βασικά χαρακτηριστικά
  • Γενικό FPA, ευρεία συμβατότητα:Δυναμικό ανιχνευτή υπέρυθρου ψύξης μεσαίου κύματος 640×512/15μm για λεπτομερή θερμική απεικόνιση με ενσωματωμένο DRC, 2D/3D μείωση θορύβου και αλγόριθμους βελτίωσης άκρων
  • Υψηλή αξιοπιστία, ανώτερη ευαισθησία:Η τεχνολογία θερμικής απεικόνισης με ψύξη MWIR εξασφαλίζει εξαιρετική προσαρμοστικότητα και συνέπεια με εξαιρετική θερμική ευαισθησία (NETD ≤ 20mK)
  • Εύκολη ενσωμάτωση, ευέλικτη διαμόρφωση:Υποστηρίζει το CameraLink interface με έξοδο δεδομένων εικόνας RAW/YUV και πολλαπλές οπτικές διαμορφώσεις συνεχούς ζουμ
Προδιαγραφές προϊόντος
Σχήμα GAVIN GC615MB
Δείκτες
Απόφαση 640×512
Μέγεθος pixel 15 μm
Κρυοψυκτικό RS046
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Επεξεργασία εικόνας
Ποσοστό καρέ 50Hz/100Hz
Τρόπος εξασθένισης Γραμμικό/Ιστογράφημα/Μικτό
Ψηφιακό ζουμ 1 × έως 8 × συνεχής ψηφιακή ζουμ
Κατεύθυνση εικόνας Οριζόντια/κατά κάθετη/διαγώνια αναστροφή
Αλγόριθμος εικόνας DRC, Μείωση θορύβου 2D/3D εικόνας, EE
Ηλεκτρική
Τυπική εξωτερική διεπαφή J30JZ25 25PIN
Αναλογικό βίντεο PAL/NTSC
Ψηφιακό βίντεο Πρότυπο: DVP/LVDS/USB2.0@50Hz
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Εξωτερική συγχρονισμός Πρότυπο: LV-TTL
Επιλογή: RS422/LVDS
Επικοινωνία Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Ηλεκτρική τροφοδοσία 24V±4V
Σταθερή κατανάλωση ενέργειας ((23°C) ≤ 10W
Χρόνος ψύξης ((23°C) ≤8 λεπτά
Μέγεθος ((mm) 120 × 84 × 60
Βάρος ((g) ≤440
Θέρμανση λειτουργίας -40°C~+71°C
Δονήσεις Δονήσεις: ένταση μεταφοράς υψηλής ταχύτητας. Κρούση: μισό κύμα sinus, 40g/11ms, 3 άξονες, 6 κατευθύνσεις, 3 φορές/κατεύθυνση
Οπτικοί φακοί
Επιλογές φακών Σταθερή εστίαση: 25mm/F2
Συνεχή ζουμ: 15~300mm/F4 23~450mm/F4
Βιομηχανικές εφαρμογές

Η ενότητα θερμικής υπέρυθρης κάμερας GAVIN GC615MB χρησιμοποιείται ευρέως στην NDT, την περιβαλλοντική παρακολούθηση, την παρακολούθηση μεγάλου βεληνεκούς, την επιστημονική έρευνα και συναφείς τομείς.

Η γραμμή προϊόντων μας
  • Υψηλή ευαισθησία και εξαιρετική απόδοση
  • Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρου διαθέσιμοι (τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρου σε διαφορετικές μορφές και μεγέθη pixel)
  • Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί η ταχεία παράδοση (τρείς γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές)
Συχνές Ερωτήσεις
Για ποιο σκοπό χρησιμοποιείται η κρυοψύξη;

Οι κρυοψύκτες διατηρούν τους αισθητήρες σε εξαιρετικά χαμηλές θερμοκρασίες για να επιτρέπουν θερμική απεικόνιση κατά τη διάρκεια μακροχρόνιων αποστολών.Πολλές εφαρμογές υψηλού επιπέδου απαιτούν αισθητήρες να λειτουργούν σε αυτές τις χαμηλές θερμοκρασίες για τη βέλτιστη λήψη εικόνας.

Ποιοι είναι οι κύριοι παράγοντες για τη μέτρηση της ποιότητας του Cryocooler;

Η μακρά διάρκεια ζωής της μπαταρίας και η αξιόπιστη λειτουργία είναι οι κύριοι δείκτες ποιότητας.με MTTF (μέσος χρόνος έως αποτυχίες) να φτάνει το 10,000 ώρες για να ανταποκρίνονται στις απαιτήσεις λειτουργίας 24/7.

Τι είναι το MTTF;

Το MTTF (Mean Time to Failure) μετρά την αξιοπιστία του εξαρτήματος με την ένδειξη της μέσης διάρκειας ζωής πριν από την αντικατάσταση.Η μέτρηση αυτή παρέχει μια εικόνα της ποιότητας και της αξίας των εξαρτημάτων - τα πιο ανθεκτικά εξαρτήματα προσφέρουν μεγαλύτερη αξία.

Ποιες είναι οι εφαρμογές της θερμικής απεικόνισης;

Η τεχνολογία θερμικής απεικόνισης υπέρυθρου χρησιμοποιείται κυρίως για τη μέτρηση της θερμοκρασίας και τις λειτουργίες απεικόνισης σε όλες τις καιρικές συνθήκες.βιομηχανική επιθεώρηση, πυρόσβεση, προγνωστική συντήρηση, ADAS, πρόληψη επιδημιών και εφαρμογές AIoT.
