Μονάδα θερμικής κάμερας χωρίς ψύξη με ανάλυση 640×512 με ακρίβεια ±0,5°C και πλάτος εικόνων 8μm για την ανίχνευση θερμοκρασίας σώματος

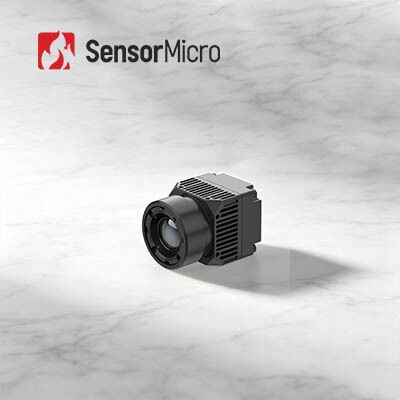

  • 640×512 Resolution Uncooled Thermal Camera Module with ±0.5℃ Accuracy and 8μm Pixel Pitch for Body Temperature Screening
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iHA608W
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640 × 512 Κατανάλωση ρεύματος 0.6W
Φασματικό εύρος 8~14μm Pixel Pitch 8μm
Τυπικό NETD ≤30mK Ρυθμός καρέ 25 Hz
Επισημαίνω

Μονάδα θερμικής κάμερας 384x288

,

Μη ψυγεία θερμικής κάμερας 17um

,

Εξετάζοντας τη θερμοκρασία του σώματος Μη ψυγμένη θερμική κάμερα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα θερμικής κάμερας χωρίς ψύξη για την ανίχνευση της θερμοκρασίας του σώματος 640×512/8μm
Επισκόπηση του προϊόντος

Η θερμική μονάδα iHA608W έχει αναπτυχθεί ειδικά για τη μέτρηση της θερμοκρασίας του σώματος και την ιατρική διάγνωση.Αυτή η προηγμένη λύση θερμικής απεικόνισης συλλέγει δεδομένα θερμοκρασίας και κατανομή θερμότητας για να επιτρέψει την, μη επεμβατική πρώιμη διάγνωση της νόσου και μακρινή, μεγάλης κλίμακας ανίχνευση της θερμοκρασίας του σώματος.

Η ενότητα ενσωματώνει έναν ανιχνευτή υπέρυθρου ApexCore 640×512/8μm, οπτικό φακό ακριβείας και ολοκληρωμένο SDK για μέτρηση θερμοκρασίας με ακρίβεια έως ± 0,5 ° C.

Βασικά χαρακτηριστικά
  • Ακριβής μέτρηση, λεπτομερή θερμική απεικόνιση- Σχεδιασμένο ειδικά για τη μέτρηση της θερμοκρασίας του σώματος χωρίς επαφή με ακρίβεια έως ± 0,5 °C. Οι οπτικοί φακοί ιατρικής ποιότητας και οι ειδικοί αλγόριθμοι επεξεργασίας ιατρικής εικόνας παρέχουν καθαρή απεικόνιση.
  • Συμπίεση και ελαφριά ενσωμάτωση- Εξυπηρετείται από έναν ανιχνευτή υπέρυθρων 8μm ApexCore με μικρό πλάτος των pixel για συμπαγές συντελεστή φόρμας.ιδανικό για ενσωμάτωση σε συμπαγές συσκευές.
  • Γρήγορη ενσωμάτωση, εύκολη ανάπτυξη- Τυποποιημένες διεπαφές τύπου C + USB 2.0 για εξορθολογισμένη ολοκλήρωση συστήματος.
Προδιαγραφές προϊόντος
Σχήμα iHA608W
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 640×512
Μέγεθος pixel 8 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 25Hz
Ώρα εκκίνησης ≤ 6s
Ψηφιακό βίντεο ΑΡΑ/ΥΥ/ΤΜΠ
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας Ιατρικό/ψευδοχρώμα
Λογισμικό υπολογιστών
Λογισμικό υπολογιστή Η μονάδα ελέγχου και η οθόνη βίντεο
Μέτρηση θερμοκρασίας
Θέρμανση λειτουργίας 10°C~+50°C
Πεδίο μέτρησης θερμοκρασίας 32°C~+42°C
Ακριβότητα μέτρησης θερμοκρασίας ≤±0,5°C (μετά από 2 λεπτά θέρμανσης, περιβάλλον 23±3°C, στόχος 32-42°C)
Απόσταση μέτρησης 0.5m-5m· υποστηρίζει τη μέτρηση θερμοκρασίας σε πολλές αποστάσεις μέσω SDK
SDK Υποστήριξη SDK Windows/Android/Linux, πραγματοποίηση ανάλυσης ροής βίντεο, έλεγχος μονάδων, ολοκληρωμένη μέτρηση θερμοκρασίας συστοιχίας, απεικόνιση θερμοκρασίας, ρύθμιση παράθυρου θερμοκρασίας, πολλαπλή ολοκλήρωση
Ηλεκτρική
Τυπική εξωτερική διεπαφή USB ((ΤΥΠΟ-C)
Διασύνδεση επικοινωνίας USB
Ψηφιακή εικόνα USB2.0
Πρόσθετη τάση 5V±0.5
Τυπική κατανάλωση ενέργειας 0.6W
Οπτικοί φακοί
Διάρκεια εστίασης 4 χιλιοστά
Τύπος φακού Σταθερή εστίαση αθερμική
Φ/# 1
Τροφοδοσία 690,2° × 55,4°
Μηχανικές
Μέγεθος (συμπεριλαμβανομένων των φακών) 21 mm × 21 mm × 31,5 mm (συμπεριλαμβανομένων των φακών 4 mm)
Βάρος (συμπεριλαμβανομένων των φακών) 25g±2 (συμπεριλαμβανομένων των φακών 4 mm)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -10°C~+50°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g/11ms, κατεύθυνση πρόσκρουσης, 3 άξονες, 6 κατευθύνσεις
ΕΣΔ 6kV εκκένωση επαφής· 8kV εκκένωση αέρα
Πιστοποίηση
Περιβαλλοντική πιστοποίηση ROHS2.0/REACH
Βιομηχανικές εφαρμογές

Η θερμική μονάδα iHA608W αναμένεται να χρησιμοποιηθεί ευρέως στους τομείς της εξέτασης ασθενειών, της φυσιοθεραπείας της παραδοσιακής κινεζικής ιατρικής, του ελέγχου της υγείας, της αποκατάστασης,και συναφείς ιατρικές εφαρμογές.

Ικανότητα παραγωγής
Εσωτερικές τεχνολογίες ανιχνευτών υπέρυθρου
  • 8 ιντσών 0,11μm VOx μη ψύκτες υπέρυθροι ανιχνευτές
  • 8 ιντσών 0.5μm MCT ψυγμένοι υπέρυθροι ανιχνευτές
  • 8 ιντσών 0,5 μm T2SL ψυγμένοι υπέρυθροι ανιχνευτές
Η παραγωγική ικανότητα και τα πλεονεκτήματα
  • 6 εκατ. αυτοσχεδιασμένοι ανιχνευτές υπέρυθρων ετησίως
  • 30Εγκατάσταση κατασκευής ημιαγωγών, 1000 m2
  • 20,000 m2 καθαρού χώρου
Συχνές Ερωτήσεις
Πώς να επιλέξετε την κατάλληλη ανάλυση του ανιχνευτή υπέρυθρων;
Αν οι απαιτήσεις ποιότητας εικόνας δεν είναι υψηλές, θα πρέπει να χρησιμοποιήσετε ένα σύστημα προβολής.Μπορείτε να επιλέξετε ανιχνευτές υπέρυθρων με χαμηλότερη ανάλυση όπως 120x90Εάν χρειάζεστε πολύ καθαρές εικόνες για ειδικούς σκοπούς όπως η τηλεπαρακολούθηση, μπορείτε να επιλέξετε ανιχνευτές υπέρυθρων υψηλής ανάλυσης των 1280x1024.
Πώς να επιλέξετε το σωστό ψευδοχρώμα για θερμική απεικόνιση;
  • Το γκρι λευκό είναι πιο κατάλληλο για στόχους με μικρές διαφορές θερμοκρασίας
  • Το κόκκινο και το μπλε είναι πιο κατάλληλα για σκηνές όπου πρέπει να εντοπιστούν τα σημεία προβλημάτων
  • Το σιδηροκόκκινο είναι η τυποποιημένη χρωματική παλέτα για την βιομηχανία ενέργειας
Σημείωση: Η μέτρηση της θερμικής θερμοκρασίας παραμένει αμετάβλητη ανεξάρτητα από τη χρωματική παλέτα που επιλέγετε.
Πώς να επιλέξετε έναν κατάλληλο θερμικό φακό υπέρυθρου;
  • Κανονικός φακός- Κατάλληλο για κανονικούς στόχους σε κατάλληλες αποστάσεις
  • Τελεφωτό φακούς- Κατάλληλο για σχετικά μικρούς στόχους που πρέπει να παρατηρούνται από μεγάλες αποστάσεις
  • Ευρυγώνιος φακός- Καλύτερα για να βλέπει πιο λεπτομερή αντικείμενα σε κοντινή απόσταση.
  • Μακροαντήματα- Για την παρακολούθηση πολύ μικρών στόχων σε κοντινή απόσταση, όπως κυκλώματα τσιπ
