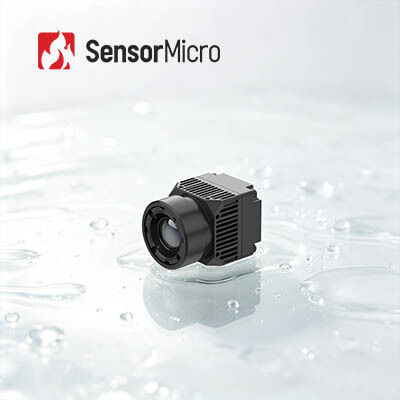

Μη ψυχόμενη θερμική μονάδα LWIR με ανάλυση 640x512 και βήμα pixel 8μm για ιατρικό έλεγχο θερμικής απεικόνισης

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση RoHS2.0; Reach
Αριθμό μοντέλου iHA608W
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0.6W
Φασματικό εύρος 8~14μm Pixel Pitch 8μm
Τυπικό NETD ≤30mK Ρυθμός καρέ 25 Hz
Επισημαίνω

Ιατρική θερμική μονάδα LWIR χωρίς ψύξη

,

Μη ψυγεία θερμικής μονάδας 384x288

,

17um θερμική φωτογραφική μηχανή
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μη ψυχόμενη θερμική μονάδα LWIR 640x512 8μm για ιατρικό έλεγχο θερμικής απεικόνισης
Μη ψυχόμενη θερμική μονάδα LWIR 640x512 8 μm για ιατρικό έλεγχο θερμικής απεικόνισης
Περιγραφή Προϊόντος
Αναζητάτε έναν μη ψυχόμενο πυρήνα κάμερας υπερύθρων υψηλής απόδοσης για ιατρική μέτρηση θερμοκρασίας; Το iHA608W αξιοποιεί τον ανιχνευτή υπερύθρων ApexCore 640×512 8μm, ειδικά σχεδιασμένο για ανέπαφη μέτρηση της θερμοκρασίας σώματος με ακρίβεια μέτρησης ±0,5 βαθμών. Οι προσαρμοσμένοι ιατρικοί αλγόριθμοι επεξεργασίας εικόνας αποδίδουν λεπτομερή θερμική απεικόνιση, χαρτογραφώντας με ακρίβεια την κατανομή θερμοκρασίας και παρέχοντας σταθερά δεδομένα μέτρησης θερμοκρασίας. Το μέγεθος pixel 8-μm μειώνει τις συνολικές διαστάσεις και το βάρος. Εξοπλισμένος με θύρες βίντεο Type-C και επικοινωνίας USB2.0, ο θερμικός πυρήνας υποστηρίζει απρόσκοπτη ενσωμάτωση. Οι συνήθεις περιπτώσεις χρήσης καλύπτουν ιατρικό διαγνωστικό εξοπλισμό, σταθμούς υγειονομικού ελέγχου σε δημόσιους χώρους και έλεγχο θερμοκρασίας σώματος ζώων.
Κύρια Χαρακτηριστικά
  • Μέτρηση θερμοκρασίας υψηλής ακρίβειας & ζωντανή θερμική απεικόνιση
    • Ειδικά σχεδιασμένη για ανέπαφη ανίχνευση ανθρώπινης θερμοκρασίας, ακρίβεια έως ±0,5°C
    • Οπτικός φακός ιατρικής ποιότητας σε συνδυασμό με εξειδικευμένους ιατρικούς αλγορίθμους για ευκρινείς θερμικές εικόνες
  • Ενσωματωμένος θερμικός πυρήνας μικρού μεγέθους και χαμηλού βάρους
    • Ο αισθητήρας υπερύθρων ApexCore 8μm επιτρέπει μικροσκοπικό μηχανικό σχεδιασμό
    • Διαστάσεις 21×21×31,5mm, βάρος 25±2g, εύκολη τοποθέτηση στο εσωτερικό μίνι ιατρικών συσκευών
  • Φιλική προς τον χρήστη ενσωμάτωση & SDK πολλαπλών πλατφορμών
    • Έτοιμες προς χρήση διεπαφές Type-C & USB 2.0 για ταχύτερη ανάπτυξη του συστήματος
    • Πλήρης υποστήριξη SDK: Windows, Android, Linux, μειώνοντας τη δυσκολία ανάπτυξης μηχανικού λογισμικού
Προδιαγραφές Προϊόντος
Μοντέλο iHA608W
Δείκτες Ανιχνευτών Υπερύθρων
Ευαίσθητο Υλικό VOx
Ανάλυση 640×512
Μέγεθος Pixel 8μm
Φασματική Απόκριση 8μm ~ 14μm
Τυπικό NETD ≤30mK
Επεξεργασία Εικόνας
Ψηφιακός Ρυθμός Καρέ 25Hz
Χρόνος Εκκίνησης ≤6s
Ψηφιακό Βίντεο RAW/YUV/TMP
Αλγόριθμος Εικόνας NUC/3DNR/DNS/DRC/EE
Προβολή Εικόνας Ιατρικό/Ψευδοχρώμα
Λογισμικό Υπολογιστή
Λογισμικό Υπολογιστή Έλεγχος Μονάδας & Προβολή Βίντεο
Μέτρηση Θερμοκρασίας
Θερμοκρασία Λειτουργίας 10℃~+50℃
Εύρος Μέτρησης Θερμοκρασίας 32℃~+42℃
Ακρίβεια Μέτρησης Θερμοκρασίας ≤±0,5℃ (μετά από προθέρμανση 2 λεπτών, περιβάλλον 23±3°C, στόχος 32-42°C)
Απόσταση Μέτρησης 0,5m-5 m, υποστηρίζει μέτρηση θερμοκρασίας πολλαπλών αποστάσεων μέσω SDK
SDK Υποστήριξη SDK Windows/Android/Linux, δυνατότητα ανάλυσης ροής βίντεο, έλεγχος μονάδας, ολοκληρωμένη μέτρηση θερμοκρασίας πίνακα, θερμική απεικόνιση, ρύθμιση παραθύρου θερμοκρασίας, πολλαπλή ενσωμάτωση
Ηλεκτρικά Χαρακτηριστικά
Τυπική Εξωτερική Διεπαφή USB(TYPE-C)
Διεπαφή Επικοινωνίας USB
Διεπαφή Ψηφιακού Βίντεο USB2.0
Τάση Τροφοδοσίας 5V±0,5
Τυπική Κατανάλωση Ισχύος 0,6W
Οπτικός Φακός
Εστιακή Απόσταση 4mm
Τύπος Φακού Σταθερής Εστίασης Αθερμικός
F/# 1
FOV(H×V) 69,2°×55,4°
Μηχανικά Χαρακτηριστικά
Διαστάσεις (συμπεριλαμβανομένου του φακού) 21mm×21mm×31,5mm (συμπεριλαμβανομένου φακού 4mm)
Βάρος (συμπεριλαμβανομένου του φακού) 25g±2 (συμπεριλαμβανομένου φακού 4mm)
Περιβαλλοντική Προσαρμοστικότητα
Θερμοκρασία Λειτουργίας -10℃~+50℃
Θερμοκρασία Αποθήκευσης -45℃~+85℃
Υγρασία 5%~95%, χωρίς συμπύκνωση
Δόνηση 5,35grms, Τυχαία Δόνηση, 3 άξονες
Κρούση Ημιτονοειδές Κύμα, 40g/11ms, Κατεύθυνση Κρούσης, 3 Άξονες, 6 Κατευθύνσεις
ESD Εκκένωση επαφής 6kV, εκκένωση αέρα 8kV
Πιστοποίηση
Περιβαλλοντική Πιστοποίηση ROHS2.0/REACH
Βιομηχανικές Εφαρμογές
Η θερμική μονάδα iHA608W αναμένεται να χρησιμοποιηθεί ευρέως στους τομείς του Ελέγχου Ασθενειών, της Φυσικοθεραπείας Παραδοσιακής Κινεζικής Ιατρικής, του Προληπτικού Ελέγχου Υγείας, της Αποκατάστασης κ.λπ., τόσο σήμερα όσο και στο μέλλον.
Τα Πλεονεκτήματά μας
  • Διαφοροποιημένο Χαρτοφυλάκιο Προϊόντων
  • Βαθιά Τεχνική Εξειδίκευση
  • Η Αυστηρή Επικύρωση Αξιοπιστίας Εξασφαλίζει τη Διασφάλιση Ποιότητας
  • Εστίαση στην Καινοτομία και την Πρακτική Εφαρμογή στην Ανίχνευση Υπερύθρων
  • Επαγγελματική Τεχνική Υποστήριξη και Υπηρεσίες Συν-Ανάπτυξης
Συχνές Ερωτήσεις
1. Ποια είναι η διαφορά μεταξύ μη ψυχόμενων και ψυχόμενων ανιχνευτών IR;
Υπάρχουν επί του παρόντος δύο τύποι αισθητήρων θερμικής απεικόνισης υπερύθρων στην αγορά, οι ψυχόμενοι και οι μη ψυχόμενοι.

Ο μη ψυχόμενος ανιχνευτής IR λειτουργεί σε θερμοκρασία περιβάλλοντος. Βασίζεται στη βιομηχανία ημιαγωγών και έτσι συνήθως μπορεί να κατασκευαστεί σε μεγάλο όγκο παραγωγής με μικρό μέγεθος και χαμηλό κόστος. Οι μη ψυχόμενοι ανιχνευτές IR χρησιμοποιούνται ευρέως σε φορητές/χειροκίνητες/κινητές συσκευές.

Οι ψυχόμενοι ανιχνευτές IR περικλείονται σε μια μονάδα που τους διατηρεί σε εξαιρετικά χαμηλή θερμοκρασία, η οποία υποστηρίζεται από έναν κρυογενικό ψύκτη. Είναι πολύ μεγαλύτεροι, πιο ακριβοί και λιγότερο αξιόπιστοι από τους μη ψυχόμενους αισθητήρες, κυρίως λόγω των πολύπλοκων συστημάτων ψύξης που απαιτούν. Ωστόσο, τα ψυχόμενα συστήματα είναι εξαιρετικά ευαίσθητα και συνήθως λειτουργούν με οπτικά μεγάλης εστιακής απόστασης για την επίτευξη αποστολών μεγάλης εμβέλειας.
2. Σχετικά με τον ανιχνευτή υπερύθρων συσκευασίας σε επίπεδο γκοφρέτας (Wafer Level Packaging)
Η συσκευασία σε επίπεδο γκοφρέτας (Wafer-level packaging), γνωστή και ως συσκευασία μεγέθους γκοφρέτας, έχει καταστεί σημαντικό μέρος της προηγμένης τεχνολογίας συσκευασίας στη βιομηχανία ημιαγωγών. Η συσκευασία σε επίπεδο γκοφρέτας (WLP) είναι η διαδικασία ολοκλήρωσης της συσκευασίας υψηλού κενού απευθείας σε ολόκληρη τη γκοφρέτα MEMS και, στη συνέχεια, της χάραξης και κοπής για την κατασκευή ενός μεμονωμένου ανιχνευτή υπερύθρων. Εκτελεί τις περισσότερες ή όλες τις διαδικασίες συσκευασίας και δοκιμών απευθείας στη γκοφρέτα του ανιχνευτή IR πριν από τον τεμαχισμό (dicing).

Πρόκειται για μια βελτιωμένη συσκευασία μεγέθους τσιπ που ανταποκρίνεται στις ανάγκες για μικρό μέγεθος, χαμηλό βάρος, φορητότητα, χρήση στο χέρι, χαμηλή τιμή και υψηλή απόδοση παραγωγής.
