Μονάδα θερμικής απεικόνισης LWIR VOx με 640x512/12μm για βιομηχανική όραση
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | COIN612RG2 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 | Κατανάλωση ρεύματος | 0.65W |
|---|---|---|---|
| Φασματικό εύρος | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤25mK/F1,0/25℃ | Ρυθμός καρέ | 25Hz/30Hz |
| Επισημαίνω | Μονάδα θερμικής απεικόνισης VOx,12um LWIR Thermal Imaging Module,LWIR VOx Thermal Imaging Module |
||
Περιγραφή προϊόντων

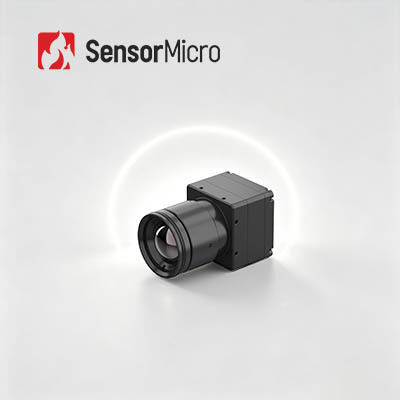

LWIR VOx Radiometric Thermal Imaging Module 640x512/12μm για Industrial Vision
Επισκόπηση προϊόντος
Το COIN612RG2 είναι ένας πυρήνας κάμερας μέτρησης θερμοκρασίας μίνι υπέρυθρης υψηλής απόδοσης σχεδιασμένος για βιομηχανικές εφαρμογές. Εξοπλισμένο με ανιχνευτή ApexCore υψηλής ανάλυσης 640*512, παρέχει εξαιρετικά καθαρή θερμική απεικόνιση με NETD≤25mK και ακριβή μέτρηση θερμοκρασίας με ακρίβεια ±2°C ή ±2%. Το εξαιρετικά μικρό μέγεθος, ο ελαφρύς σχεδιασμός και η χαμηλή κατανάλωση ενέργειας το καθιστούν ιδανικό για ενσωμάτωση σε διάφορες έξυπνες συσκευές. Υποστηρίζοντας πολλαπλές διεπαφές και προσαρμόσιμους φακούς με ελάχιστη δευτερεύουσα δυσκολία ανάπτυξης, αυτή η μονάδα είναι ιδανική για βιομηχανική θερμογραφία, έλεγχο διεργασιών και έξυπνες κατασκευαστικές εφαρμογές.
Κύρια Χαρακτηριστικά
- Ολοκληρωμένη λειτουργικότητα:Αναπτύχθηκε με χρήση ανιχνευτή υπερύθρων σε επίπεδο Wafer ApexCore με NETD≤25mK
- Προηγμένη επεξεργασία εικόνας:Συνδυάζει ευρέως χρησιμοποιούμενο FPA με προηγμένους αλγόριθμους για βελτιωμένη ποιότητα εικόνας
- Ακριβής μέτρηση θερμοκρασίας:Ακρίβεια έως ±2°C ή ±2%, υποστήριξη εύρους από -20°C έως 150°C και 100℃ έως 550°C με προσαρμόσιμες επεκτάσεις
- Συμπαγής σχεδιασμός:Διαστάσεις: 25,4*25,4*15,7mm, Βάρος: 15±1g
- Χαμηλή κατανάλωση ενέργειας:≤0,65W τυπική χρήση ισχύος
- Πολλαπλές διαμορφώσεις:Προαιρετικοί οπτικοί φακοί για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
- Ευέλικτες διεπαφές:Υποστηρίζει διεπαφές εξόδου εικόνας USB2.0/DVP/LVDS/BT.656
- Ευέλικτη έξοδος δεδομένων:Έξοδος δεδομένων εικόνας RAW/YUV/TMP με έλεγχο σειριακής θύρας
Προδιαγραφές προϊόντος
| Μοντέλο | COIN612RG2 |
|---|---|
| Ενδείξεις ανιχνευτών υπερύθρων |
Ευαίσθητο υλικό:Φωνή Ψήφισμα:640*512 Μέγεθος pixel:12μm Φασματική απόκριση:8μm ~ 14μm Τυπικό NETD:≤25mK/F1,0/25℃ |
| Επεξεργασία εικόνας |
Ψηφιακός ρυθμός καρέ:25/30 Hz Χρόνος Έναρξης:6 δευτ Αναλογικό βίντεο:PAL/NTSC Ψηφιακό βίντεο:RAW/YUV422/TMP Αλγόριθμοι εικόνας:Διόρθωση ανομοιομορφίας (NUC), Τρισδιάστατη μείωση θορύβου (3DNR), 2D καταστολή θορύβου (DNS), συμπίεση δυναμικού εύρους (DRC), ενίσχυση άκρων (EE) Εμφάνιση εικόνας:10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό) |
| Ηλεκτρικός |
Τυπική εξωτερική διεπαφή:50 ακίδες: DF40C-50DP-0,4V(51), (HRS, Αρσενικό) USB Expansion Board:USB3.0/USB2.0/VPC/USB2.0&VPC Διεπαφή επικοινωνίας:TTL-232/USB2.0 Διεπαφή ψηφιακού βίντεο:DVP8/DVP16/USB2.0/BT.656/LVDS Τάση τροφοδοσίας:4,5~5,5V Τυπική κατανάλωση ενέργειας:0,65 W |
| Μέτρηση Θερμοκρασίας |
Θερμοκρασία λειτουργίας:-10℃~+50℃ Εύρος μέτρησης θερμοκρασίας:-20℃~150℃, 100℃~550℃; Υποστήριξη Προσαρμογής και Επέκτασης Ακρίβεια μέτρησης θερμοκρασίας:±2°C ή ±2% (όποιο είναι μεγαλύτερο) Μερική μέτρηση θερμοκρασίας:Υποστήριξη μέγιστης, ελάχιστης και μέσης τιμής εξόδου των περιοχών μέτρησης θερμοκρασίας SDK:Android/Windows/Linux; Επίτευξη ανάλυσης ροής βίντεο και μετατροπή από γκρι σε θερμοκρασία |
| Μηχανικός |
Μέγεθος γυμνού πυρήνα:25,4*25,4*15,7 χλστ Βάρος γυμνού πυρήνα:15±1g |
| Περιβαλλοντική προσαρμοστικότητα |
Θερμοκρασία λειτουργίας:-40℃~+70℃ Θερμοκρασία αποθήκευσης:-45℃~+85℃ Υγρασία:5%~95%, χωρίς συμπύκνωση Δόνηση:5,35grms, Τυχαία Δόνηση, 3-άξονες Σύγκρουση:Μισό ημιτονοειδές κύμα, 40 g/11ms, κατεύθυνση πρόσκρουσης 3 άξονας, 6 κατεύθυνση Πιστοποίηση:ROHS2.0/REACH |
| Οπτικός φακός |
Οπτικός φακός:Αθερμική σταθερή εστίαση: 4,8mm/7mm/9,1mm/13mm/19mm/25m/35mm Επίπεδο προστασίας:IP67 (Εμπρός φακός) |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης COIN612RG2 εφαρμόζεται σε Θερμογραφία, Βιομηχανική Όραση, Πυροσβεστική και Διάσωση, Επιτήρηση Ασφαλείας, Παρατήρηση Εξωτερικών Χώρων, Μηχανική Όραση, Καταναλωτικά Ηλεκτρονικά και συναφή πεδία.
Συχνές Ερωτήσεις
Τι είναι το Pseudo Color;
Το ψευδόχρωμο, που ονομάζεται επίσης ψευδές χρώμα, μετατρέπει τη θερμική κατανομή των αντικειμένων σε οπτικές εικόνες μέσω του συστήματος υπέρυθρης θερμικής απεικόνισης, που εμφανίζεται στην οθόνη σε επίπεδο γκρι ή ψευδοχρώματος. Αυτό επιτρέπει την οπτικοποίηση της κατανομής θερμοκρασίας μεταξύ των αντικειμένων. Για να διευκολυνθεί η ευκολότερη ανάλυση των θερμικών εικόνων, χρησιμοποιούνται ψευδή χρώματα που αντιπροσωπεύουν διαφορές θερμοκρασίας για οπτική αναπαράσταση.
Πόσες επιλογές ψευδοχρωμάτων προσφέρει η μονάδα θερμικής απεικόνισης GST;
Η ενότητα προσφέρει 10 επιλογές ψευδοχρωμάτων: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2, Red Hot και White Hot.
