Μη ψυχόμενη ενότητα 640x512 12uM θερμικής λήψης εικόνων LWIR για UAV τα ωφέλιμα φορτία
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0.7W |
---|---|---|---|
Φασματική σειρά | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Χαρακτηριστικό NETD | ≤40mK | Ποσοστό πλαισίων | 30Hz |
Υψηλό φως | Ενότητα 12uM θερμικής λήψης εικόνων LWIR,UAV ενότητα θερμικής λήψης εικόνων ωφέλιμων φορτίων LWIR,Θερμικός πυρήνας 640x512 καμερών LWIR |

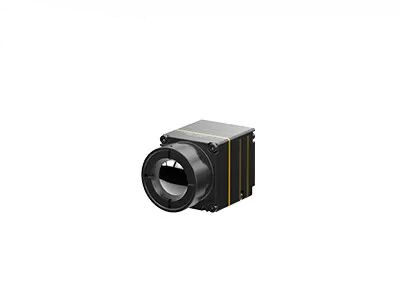

Μη ψυχόμενη ενότητα 640x512 12um θερμικής λήψης εικόνων LWIR για UAV τα ωφέλιμα φορτία
Το iTL612R είναι μια μη ψυχόμενη ενότητα θερμικής λήψης εικόνων LWIR ραδιομετρική για τους κηφήνες με τη φασματική σειρά από 8 σε 14μm. Ενσωμάτωσε το μόνος-αναπτυγμένο GST γκοφρέτα-ισόπεδος-συσκευάζοντας υπέρυθρο ανιχνευτή 640×512/12μm, η υπέρυθρη ενότητα καμερών iTL612 έχει τους ισχυρούς αλγορίθμους επεξεργασίας εικόνας και την προαιρετική ραδιομετρική λειτουργία έτσι ώστε οι στόχοι μπορούν να προσδιοριστούν εύκολα στις μεγάλης απόστασης σκηνές μεγάλου υψομέτρου.
Με το μίνι μέγεθος κατά 21mm×22.3mm×27.3mm και ελαφρύ τόσο χαμηλό όσο 21g, η ενότητα θερμικής λήψης εικόνων iTL612uncooled είναι πολύ κατάλληλο να ενσωματωθεί στους κηφήνες με τις ακριβείς διαστημικές απαιτήσεις. Το συμπαγές σχέδιό του έχει φθάσει στον κορυφαίο των ίδιων ενοτήτων καμερών προδιαγραφών θερμικών. Εκτός αυτού, το βελτιστοποιημένο σχέδιο δομών κυκλωμάτων του εγγυάται τη σταθερή κατανάλωση ισχύος τόσο μικρή όσο 0.7W, το οποίο βελτιώνει αποτελεσματικά τη μακριά διάρκεια ζωής μπαταρίας του υπέρυθρου συστήματος.
Η θερμική ενότητα iTL612 αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων
Πρότυπο | iTL612/R |
Απόδοση ανιχνευτών IR | |
Ευαίσθητο υλικό | Οξείδιο βαναδίου |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | ≤40mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 30Hz |
Χρόνος ξεκινήματος | 5s |
Ψηφιακό βίντεο | RAW/YUV/BT656 |
Αλγόριθμος εικόνας | Διόρθωση μη-ομοιομορφίας (NUC) τρισδιάστατη μείωση θορύβου (3DNR) De-θόρυβος (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση ακρών (EE) |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας & τηλεοπτική επίδειξη |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό) |
Πίνακας επέκτασης USB | Τύπος-γ |
Διεπαφή επικοινωνίας | RS232-TTL/USB2.0 |
Ψηφιακή τηλεοπτική διεπαφή | CMOS8/USB2.0 |
Τάση ανεφοδιασμού | 3.3V±0.1V VDC |
Χαρακτηριστική κατανάλωση ισχύος | 0.7W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~+50°C |
Σειρά μέτρησης θερμοκρασίας | -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±3°C ή ±3% (@23℃±3℃) |
Περιφερειακή μέτρηση θερμοκρασίας | Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής |
SDK | Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Μέγεθος (χιλ.) | 21×22.3×27.3 (με το φακό 9.1mm) |
Βάρος | 20.8g±1.5g (με το φακό 9.1mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40°C~+70°C |
Θερμοκρασία αποθήκευσης | -45°C~+85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Πιστοποιητικά | ROHS2.0/REACH |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 9.1mm |
Η ενότητα θερμικής λήψης εικόνων iTL612/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
1.What είναι ψευδο χρώμα;
Το ψευδο χρώμα, αποκαλούμενο επίσης ψεύτικο χρώμα, η θερμική διανομή των αντικειμένων μπορεί να μετασχηματιστεί στις οπτικές εικόνες από το υπέρυθρο σύστημα θερμικής λήψης εικόνων και να επιδειχθεί στο όργανο ελέγχου στο γκρίζο επίπεδο ή το ψευδο χρώμα. Κατά συνέπεια η διανομή θερμοκρασίας των αντικειμένων μπορεί να ληφθεί. Για να διευκολύνει τους ανθρώπους να αναλύσουν εύκολα μια θερμική εικόνα οπτικά αντιπροσωπεύεται χρησιμοποιώντας τα ψεύτικα χρώματα που αντιπροσωπεύουν τη διαφορά στη θερμοκρασία.
2. Πόσους το ψευδο χρώμα μπορεί ενότητα θερμικής λήψης εικόνων GST να προσφέρει;
- Εκτυφλωτικός
- Λάβα
- Ironbow
- Καυτός σίδηρος
- Ιατρικός
- Αρκτικός
- Rainbow1
- Rainbow2
- Κόκκινος - καυτός
- Εκτυφλωτικός
