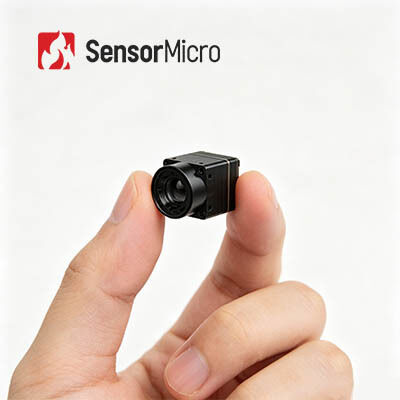

Γρήγορη ενσωμάτωση μη ψύκνωσης θερμικής κάμερας με ανάλυση 640x512 και 8μm pixel pitch για ≤30mK NETD

  • Fast Integration Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for ≤30mK NETD
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL608
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Pixel Pitch 8μm Τυπικό NETD ≤30mK
Ψήφισμα 640x512 Κατανάλωση ρεύματος 0,4W
Φασματικό εύρος 8~14μm Ρυθμός καρέ 30/50Hz
Επισημαίνω

Γρήγορη θερμική κάμερα κηφήνων ολοκλήρωσης

,

Μη ψυχόμενη υπέρυθρη θερμική κάμερα κηφήνων ανιχνευτών

,

0.7W θερμική κάμερα κηφήνων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Κέντρο θερμικής κάμερας γρήγορης ολοκλήρωσης με μη ψύκνωτο υπέρυθρο ανιχνευτή 640x512 8μm
Επισκόπηση του προϊόντος

Απλοποιήστε την ανάπτυξη προϊόντων θερμικής απεικόνισης με τον εξαιρετικά προσαρμοστικό υπέρυθρο πυρήνα iTL608.Αυτός ο συμπαγής πυρήνας υποστηρίζει πολλαπλές ρυθμιζόμενες επιλογές οπτικών φακών για να ταιριάζει με διαφορετικά σενάρια εφαρμογής και απαιτήσεις εστιακής απόστασης.

Διαθέτει ολοκληρωμένα πρωτόκολλα εξόδου, συμπεριλαμβανομένων των MIPI, USB 2.0 και BT.656Οι χρήστες μπορούν εύκολα να εφαρμόσουν τη ρύθμιση παραμέτρων συσκευής και τον έλεγχο λειτουργίας μέσω σειριακής θύρας ή επικοινωνίας I2C.

Πέρα από την εξαιρετική συμβατότητα, διατηρεί υψηλές βιομηχανικές επιδόσεις: εξαιρετικά ελαφριά μικροσκοπική δομή, απεικόνιση υψηλής ανάλυσης 640*512, ευαίσθητη ανίχνευση ≤30mK, γρήγορη εκκίνηση,έξυπνη βελτιστοποίηση εικόνας και σταθερή λειτουργία σε μεγάλη θερμοκρασίαΕίναι ο πιο οικονομικά αποδοτικός πυρήνας plug-and-play για φορητές θερμικές συσκευές, μικρούς εξοπλισμούς παρακολούθησης και φορητά εργαλεία νυχτερινής όρασης.

Βασικά χαρακτηριστικά
  • Εξαιρετικά ελαφρύ σχέδιο- Συγκινητικό μέγεθος 13 * 13 * 18,3 mm και βάρος 6,7 ± 1,5 g (συμπεριλαμβανομένου ενός φακού 6 mm) - Μεταξύ των υψηλότερων επιπέδων ολοκλήρωσης στην κατηγορία του
  • Υψηλή ευαισθησία, ακριβής ανίχνευση- 8μm εξαιρετικά μικρού μεγέθους pixel με ανάλυση 640*512, παρέχοντας λεπτές λεπτομέρειες και καθαρές εικόνες - Τυπικό NETD ≤ 30mK, επιτρέποντας την αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
  • Απλουστευμένη ανάπτυξη, ταχεία ολοκλήρωση- Πολλαπλές επιλογές οπτικών φακών διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών - Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των MIPI/USB 2.0/BT.656 - Απόδοση δεδομένων εικόνας RAW και YUV,με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
Σχήμα ΙΤL608
Δείκτες ανιχνευτών υπέρυθρων
Ευαίσθητο υλικό VOx
Απόφαση 640*512
Μέγεθος pixel 8 μm
Φασματική ανταπόκριση 8 μm ~ 14 μm
Τυπική NETD ≤ 30mK
Επεξεργασία εικόνας
Ψηφιακό ρυθμό καρέ 30/50Hz
Ώρα εκκίνησης ≤ 6s
Ψηφιακό βίντεο ΑΡΑ/ΥΥ/ΤΜΠ
Αλγόριθμος εικόνας NUC/3DNR/DNS/DRC/EE
Εμφάνιση εικόνας 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό)
Λογισμικό υπολογιστών
Λογισμικό Η μονάδα ελέγχου και η οθόνη βίντεο
Ηλεκτρική
Τυπική εξωτερική διεπαφή 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0
Διασύνδεση επικοινωνίας Το TTL-232/USB2.0/I2C
Ψηφιακή εικόνα MIPI/USB2.0/BT.656
Πρόσθετη τάση 4-5,5V
Τυπική κατανάλωση ενέργειας 0.4W
Μηχανικές
Μέγεθος (συμπεριλαμβανομένων των φακών) Με φακό 6 mm: 13 * 13 * 18,3 mm (εξωτερική διάμετρος φακού Φ12,3 mm)
Με φακό 8,7 mm: 13 * 13 * 19,8 mm (εξωτερική διάμετρος φακού Φ15,6 mm)
Με φακό 16,7 mm: 13 * 13 * 27,9 mm (εξωτερική διάμετρος φακού Φ22,2 mm)
Με φακό 30 mm: 13 * 13 * 39 mm (εξωτερική διάμετρος φακού Φ36 mm)
Βάρος (συμπεριλαμβανομένων των φακών) 60,7±1,5g (6mm φακούς)
7.5±1.5g (οθόνη 8,7 mm)
17±1,5g (16,7mm φακός)
42.7±1,5g (30mm φακός)
Προσαρμοστικότητα στο περιβάλλον
Θέρμανση λειτουργίας -40°C~+70°C
Θέρμανση αποθήκευσης -45°C~+85°C
Η υγρασία 5% έως 95%, μη συμπυκνωτικό
Δονήσεις 5.35gms, τυχαία δονήσεις, 3-άξονας
Επιπτώσεις Μισό κύμα sinus, 40g / 11ms, κατεύθυνση της πρόσκρουσης X άξονας, 3 φορές
Πιστοποίηση ROHS2.0/REACH
Οπτικοί φακοί Σταθερή εστίαση Αθερμική: 6/8.7/16.7/30mm
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης iTL608 μπορεί να χρησιμοποιηθεί στους τομείς της πυρόσβεσης των δασών, της συντήρησης της ηλεκτρικής ενέργειας, της φωτοβολταϊκής επιθεώρησης, της παρακολούθησης της ασφάλειας, των φορητών συσκευών, των φορητών συσκευών κλπ.

Προφίλ εταιρείας
Το όραμά μας:Για να ωθήσει τα όρια της αισθητικής και να μεταμορφώσει τον τρόπο που οι άνθρωποι συνδέονται με τον κόσμο γύρω τους.
Αποστολή μας:Να αξιοποιήσουμε τη δύναμη της τεχνολογίας ανίχνευσης υπέρυθρων για να μεταμορφώσουμε τις βιομηχανίες σε όλο τον κόσμο, επιτρέποντας πιο έξυπνες αποφάσεις, ασφαλέστερα περιβάλλοντα και ένα πιο συνδεδεμένο μέλλον.
Η Αξία μας:Για να δημιουργήσουμε προηγμένη υπέρυθρη τεχνολογία που κάνει τον κόσμο ένα καλύτερο μέρος.
Συχνές Ερωτήσεις
1Τι είναι η θερμική ευαισθησία;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (διαφορά ισοδύναμης θερμοκρασίας θορύβου), είναι βασική παράμετρος για την αξιολόγηση των θερμικών φωτογραφικών μηχανών μεσαίου κύματος (MWIR) και μεγάλου κύματος (LWIR).Είναι άμεσα συνδεδεμένη με την καθαρότητα που μετράται από την θερμική μηχανήΕίναι μια αριθμητική τιμή που αντιπροσωπεύει τη σχέση σήματος/θόρυβου της διαφοράς θερμοκρασίας και μετριέται σε milliKelvin (mK).Όσο μεγαλύτερη είναι η ευαισθησία και τόσο πιο καθαρή η εικόνα.

2Ποιες είναι οι εφαρμογές της θερμικής απεικόνισης;

Η μέτρηση θερμοκρασίας και η απεικόνιση σε όλες τις καιρικές συνθήκες είναι δύο βασικές λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρου.Τα προϊόντα που αναπτύσσονται με βάση αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια και την παρακολούθηση, ωφέλιμα φορτία UAV, βιομηχανική επιθεώρηση, πυρόσβεση, προγνωστική συντήρηση, ADAS, πρόληψη επιδημιών, AIoT κλπ.

3Τι είναι το SWaP3;

Το SWaP3 αναφέρεται στο μέγεθος, το βάρος, την ισχύ, τις επιδόσεις και την τιμή.
