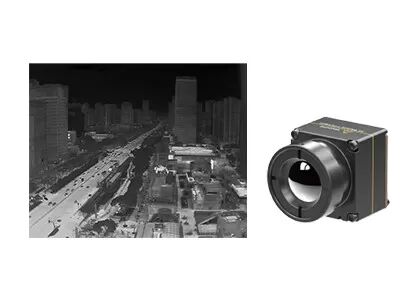

Χαρακτηριστική μη ψυχόμενη θερμική ενότητα 640x512 30Hz NETD 40mk καμερών για τους κηφήνες
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 | Κατανάλωση ισχύος | 0,7w |
---|---|---|---|
Φασματικό εύρος | 8~14μm | Πίσσα εικονοκυττάρου | 12μm |
Χαρακτηριστικό NETD | ≤40mk | Ρυθμός καρέ | 30Hz |
Υψηλό φως | Χαρακτηριστική μη ψυχόμενη θερμική ενότητα καμερών,Μη ψυχόμενη θερμική ενότητα καμερών κηφήνων,Θερμική κάμερα 640x512 κηφήνων |
Μη ψυχόμενο 640x512 12μm θερμική ενότητα καμερών για τους κηφήνες χαρακτηριστικό NETD≤40mk
Ο υπέρυθρος πυρήνας καμερών iTL612R ενσωματώνει τον υπέρυθρο θερμικό ανιχνευτή συσκευασίας επιπέδων γκοφρετών 640x512/12μm (WLP). Είναι μια μη ψυχόμενη ενότητα θερμικής λήψης εικόνων LWIR ραδιομετρική για τους κηφήνες με τη φασματική σειρά από 8 σε 14μm.
iTL612 θερμικά χαρακτηριστικά γνωρίσματα ενότητας καμερών στην αιχμηρή και τραγανή παρουσίαση εικόνας, το συμπαγές μέγεθος και το χαμηλότερο κόστος. Προσανατολισμένη για την πλήρως βελτιστοποιημένη ανταλλαγή, η μη ψυχόμενη θερμική ενότητα iTL612R παρέχει μια αξιόπιστη λύση για την υπέρυθρη ολοκλήρωση συστημάτων με το περιορισμένο διάστημα. Η συμπαγής δομή της έχει φθάσει σε κορυφαίο της ίδιας ενότητας προδιαγραφών. Έχει επίσης μια προαιρετική thermographic λειτουργία με τη σειρά μέτρησης από -20℃~550 ℃ για τη βιομηχανική μέτρηση θερμοκρασίας.
Η θερμική ενότητα iTL612 αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W
Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου
Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων
Πρότυπο | iTL612/R |
Απόδοση ανιχνευτών IR | |
Ευαίσθητο υλικό | Οξείδιο βαναδίου |
Ψήφισμα | 640×512 |
Μέγεθος εικονοκυττάρου | 12μm |
Φασματική σειρά | 8~14μm |
Χαρακτηριστικό NETD | ≤40mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 30Hz |
Χρόνος ξεκινήματος | 5s |
Ψηφιακό βίντεο | RAW/YUV/BT656 |
Αλγόριθμος εικόνας | Διόρθωση μη-ομοιομορφίας (NUC) τρισδιάστατη μείωση θορύβου (3DNR) De-θόρυβος (DNS) Συμπίεση δυναμικής περιοχής (DRC) Αύξηση ακρών (EE) |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Λογισμικό PC | |
ICC λογισμικό | Έλεγχος ενότητας & τηλεοπτική επίδειξη |
Ηλεκτρικές προδιαγραφές | |
Τυποποιημένη εξωτερική διεπαφή | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό) |
Πίνακας επέκτασης USB | Τύπος-γ |
Διεπαφή επικοινωνίας | RS232-TTL/USB2.0 |
Ψηφιακή τηλεοπτική διεπαφή | CMOS8/USB2.0 |
Τάση ανεφοδιασμού | 3.3V±0.1V VDC |
Χαρακτηριστική κατανάλωση ισχύος | 0.7W |
Μέτρηση θερμοκρασίας | |
Λειτουργούσα σειρά θερμοκρασίας | -10°C~+50°C |
Σειρά μέτρησης θερμοκρασίας | -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης |
Ακρίβεια μέτρησης θερμοκρασίας | Μεγαλύτερος ±3°C ή ±3% (@23℃±3℃) |
Περιφερειακή μέτρηση θερμοκρασίας | Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής |
SDK | Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία |
Φυσικά χαρακτηριστικά | |
Μέγεθος (χιλ.) | 21×22.3×27.3 (με το φακό 9.1mm) |
Βάρος | 20.8g±1.5g (με το φακό 9.1mm) |
Περιβαλλοντική προσαρμοστικότητα | |
Λειτουργούσα θερμοκρασία | -40°C~+70°C |
Θερμοκρασία αποθήκευσης | -45°C~+85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Πιστοποιητικά | ROHS2.0/REACH |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 9.1mm |
Η ενότητα θερμικής λήψης εικόνων iTL612/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
1. Μπορείτε να εμποδίσετε τη θερμική λήψη εικόνων;
Στις περισσότερες περιπτώσεις, δεν μπορείτε. Αλλά οι υπέρυθρες ακτίνες δεν μπορούν να διαπεράσουν τους τοίχους, και επίσης το γυαλί μπορεί να εμποδίσει το IR. Έτσι, εάν δεν θέλετε να ανιχνευθείτε, μπορείτε να κρύψετε πίσω από το γυαλί ή τους τοίχους για να εμποδίσετε τη θερμική λήψη εικόνων.
2. Ψευδο χρώμα - λάβα
Στο ψευδο χρώμα λάβας, το λευκό δείχνει υψηλής θερμοκρασίας και σκούρο κόκκινο δείχνει τη χαμηλή θερμοκρασία. Η ολόκληρη παλέτα της χρησιμοποιεί τα θερμά χρώματα. Για τους υπερβολιούς υψηλός στόχους θερμοκρασίας, είναι περισσότερος σύμφωνα με την ανθρώπινη οπτική εξέταση.
3. Τι είναι σειρά DRI;
Είναι ένας τρόπος την απόσταση στην οποία ένας υπέρυθρος ανιχνευτής μπορεί να παραγάγει μια εικόνα του συγκεκριμένου στόχου και μπορεί να διαιρεθεί σε σειρά ανίχνευσης, σειρά αναγνώρισης, σειρά προσδιορισμού.
Δ (ανίχνευση): δυνατότητα να διακριθεί ένα αντικείμενο από το υπόβαθρο
Ρ (αναγνώριση): δυνατότητα να ταξινομηθεί η κατηγορία αντικειμένου (ζώο, άνθρωπος, όχημα, βάρκα…)
Ι (προσδιορισμός): δυνατότητα να περιγραφεί το αντικείμενο λεπτομερώς (ένα άτομο με ένα καπέλο, ένα ελάφι, ένα τζιπ…)
Σύμφωνα με τα κριτήρια Johnson, όταν η πιθανότητα της λεπτομέρειας στόχων ορατή στην απόσταση DRI είναι 50%, τα ελάχιστα ζευγάρια γραμμών αριθμού του στόχου είναι 1:3:6 (ή 1:4:8), και ο αντίστοιχος ελάχιστος αριθμός εικονοκυττάρων είναι 2:6:12 (ή 2:8:16).
Υποθέτοντας ότι η διάμετρος στόχων είναι Χ, το εστιακό μήκος είναι φ, το μέγεθος εικονοκυττάρου είναι δ, και ο αριθμός ζευγαριών γραμμών είναι ν, έπειτα η απόσταση L=H×f/άποψης (2n×d)
