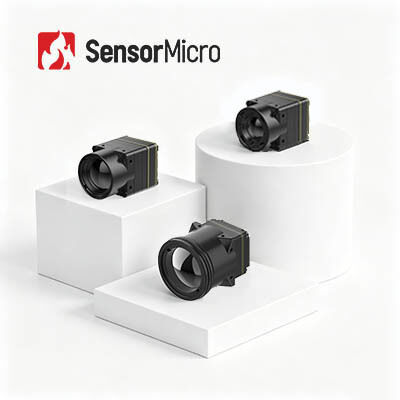

Μικροσκοπική μη ψυγμένη θερμική κάμερα με ανάλυση 640x512 8μm Pixel Pitch και ευαισθησία NETD ≤30mK
| Τόπος καταγωγής | Wuhan, επαρχία Hubei, Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL608 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 640x512 | Κατανάλωση ρεύματος | 0,4W |
|---|---|---|---|
| Ρυθμός καρέ | 30/50Hz | Φασματικό εύρος | 8~14μm |
| Τυπικό NETD | ≤30mK | Pixel Pitch | 8μm |
| Επισημαίνω | Χαρακτηριστική μη ψυχόμενη θερμική ενότητα καμερών,Μη ψυχόμενη θερμική ενότητα καμερών κηφήνων,Θερμική κάμερα 640x512 κηφήνων |
||
Περιγραφή προϊόντων
Tiny Uncooled Thermal Camera Module 640x512/8μm NETD 30mk
Επισκόπηση προϊόντος
Μικρό σε μέγεθος, πανίσχυρο σε απόδοση — γνωρίστε τον πυρήνα της μινιατούρας θερμικής κάμερας iTL608! Αυτή η μονάδα θερμικής απεικόνισης μεγέθους αντίχειρα ζυγίζει μόλις 6,7 γραμμάρια, διαθέτει εξαιρετικά συμπαγείς διαστάσεις και ενσωμάτωση κορυφαίας βαθμίδας για ενσωμάτωση φορητής συσκευής. Διαθέτοντας έναν επαγγελματικό ανιχνευτή VOx, ευκρινή ανάλυση 640×512 και εξαιρετικά υψηλή ευαισθησία ≤30mK, εντοπίζει ανεπαίσθητες διαφορές θερμοκρασίας αόρατες με γυμνό μάτι. Απολαύστε γρήγορη εκκίνηση 6s, ομαλούς ρυθμούς διπλού καρέ και έξυπνη βελτίωση εικόνας NUC & 3DNR για άψογη θερμική απεικόνιση. Σχεδιασμένο για να λειτουργεί σταθερά από -40°C έως +70°C, υποστηρίζει ευέλικτες επιλογές διεπαφής και ευέλικτη ανάπτυξη, τέλεια εφαρμογή φορητών θερμικών εικόνων, παρακολούθηση ασφαλείας και εφαρμογές ολοήμερης νυχτερινής όρασης.
Κύρια Χαρακτηριστικά
Εξαιρετικά ελαφρύ σχέδιο
- Συμπαγές μέγεθος 13 × 13 × 18,3 mm και βάρος 6,7 ± 1,5 g (συμπεριλαμβανομένου φακού 6 mm)
- Από τα υψηλότερα επίπεδα ολοκλήρωσης στην κατηγορία του
Υψηλή ευαισθησία, ακριβής ανίχνευση
- Εξαιρετικά μικρό μέγεθος pixel 8μm με ανάλυση 640 × 512, προσφέροντας εξαιρετική λεπτομέρεια και καθαρές εικόνες
- Τυπικό NETD ≤ 30mK, επιτρέποντας αξιόπιστη ανίχνευση λεπτών διαφορών θερμοκρασίας
Απλοποιημένη ανάπτυξη, γρήγορη ενσωμάτωση
- Πολλαπλές επιλογές οπτικών φακών διαθέσιμες για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής
- Υποστηρίζει πολλαπλές διεπαφές εξόδου εικόνας, συμπεριλαμβανομένων των MIPI/USB 2.0/BT.656
- Έξοδος δεδομένων εικόνας RAW και YUV, με έλεγχο μέσω σειριακής θύρας/I2C
Προδιαγραφές προϊόντος
| Μοντέλο | iTL608 |
|---|---|
| Ενδείξεις ανιχνευτών υπερύθρων | |
| Ευαίσθητο Υλικό | Φωνή |
| Ψήφισμα | 640×512 |
| Μέγεθος pixel | 8μm |
| Φασματική Απόκριση | 8μm ~ 14μm |
| Τυπικό NETD | ≤30mK |
| Επεξεργασία εικόνας | |
| Ψηφιακός ρυθμός καρέ | 30/50Hz |
| Ώρα εκκίνησης | ≤6 δευτ |
| Ψηφιακό βίντεο | RAW/YUV/TMP |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 τύποι (Λευκό καυτό/Λάβα/Σιδερένιο κόκκινο/Καυτό σίδηρο/Ιατρικό/Αρκτικό/Ουράνιο τόξο 1/Ουράνιο τόξο 2/Απόχρωση/Μαύρο καυτό) |
| Λογισμικό Η/Υ | |
| Λογισμικό | Έλεγχος μονάδας & προβολή βίντεο |
| Ηλεκτρικός | |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Διεπαφή επικοινωνίας | TTL-232/USB2.0/I2C |
| Διεπαφή ψηφιακού βίντεο | MIPI/USB2.0/BT.656 |
| Τάση τροφοδοσίας | 4-5,5V |
| Τυπική κατανάλωση ενέργειας | 0,4W |
| Μηχανικός | |
| Μέγεθος (συμπεριλαμβανομένου του φακού) | Με φακό 6mm: 13 × 13 × 18,3 mm (εξωτερική διάμετρος φακού Φ12,3 mm) Με φακό 8,7 mm: 13 × 13 × 19,8 mm (εξωτερική διάμετρος φακού Φ15,6 mm) Με φακό 16,7 mm: 13 × 13 × 27,9 mm (εξωτερική διάμετρος φακού Φ22,2 mm) Με φακό 30 mm: 13 × 13 × 39 mm (εξωτερική διάμετρος φακού Φ36 mm) |
| Βάρος (συμπεριλαμβανομένου του φακού) | 6,7±1,5 g (φακός 6 mm) 7,5±1,5 g (φακός 8,7 mm) 17±1,5 g (φακός 16,7 mm) 42,7±1,5 g (φακός 30 mm) |
| Περιβαλλοντική προσαρμοστικότητα | |
| Θερμοκρασία λειτουργίας | -40℃~+70℃ |
| Θερμοκρασία αποθήκευσης | -45℃~+85℃ |
| Υγρασία | 5%~95%, χωρίς συμπύκνωση |
| Δόνηση | 5,35grms, Τυχαία Δόνηση, 3-άξονες |
| Σύγκρουση | Μισό ημιτονοειδές κύμα, 40g/11ms, Κατεύθυνση Κρούσης Άξονας Χ, 3 φορές |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικός φακός | Fixed Focus Athermal: 6/8,7/16,7/30mm |
Βιομηχανικές Εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL608 μπορεί να χρησιμοποιηθεί σε τομείς της δασοπυρόσβεσης, της συντήρησης ηλεκτρικής ενέργειας, της επιθεώρησης φωτοβολταϊκών, της παρακολούθησης ασφαλείας, των φορητών συσκευών, των φορητών συσκευών κ.λπ.
Λύσεις Θερμικής Απεικόνισης One-Stop
- Υψηλή ευαισθησία και εξαιρετική απόδοση
- Κορυφαία τεχνολογία παγκοσμίως στη βιομηχανία υπερύθρων
- Διατίθενται διάφοροι ανιχνευτές υπερύθρων
- Τόσο μη ψυχόμενοι όσο και ψυχόμενοι ανιχνευτές υπερύθρων σε διαφορετικές μορφές και μέγεθος pixel
- Παραγωγή όγκου για εξασφάλιση γρήγορης παράδοσης
- Τρεις γραμμές παραγωγής με ετήσια δυνατότητα παραγωγής έως και εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
1. Μπορείτε να μπλοκάρετε τη θερμική απεικόνιση;
Στις περισσότερες περιπτώσεις, δεν μπορείτε. Αλλά οι υπέρυθρες ακτίνες δεν μπορούν να διαπεράσουν τους τοίχους, και επίσης το γυαλί μπορεί να μπλοκάρει το IR. Έτσι, εάν δεν θέλετε να σας ανιχνεύσουν, μπορείτε να κρυφθείτε πίσω από γυαλί ή τοίχους για να εμποδίσετε τη θερμική απεικόνιση.
2. Ψευδο Χρώμα - Λάβα
Στο ψευδόχρωμο Lava, το λευκό υποδηλώνει υψηλή θερμοκρασία και το σκούρο κόκκινο υποδηλώνει χαμηλή θερμοκρασία. Ολόκληρη η παλέτα του χρησιμοποιεί ζεστά χρώματα. Για στόχους εξαιρετικά υψηλών θερμοκρασιών, ταιριάζει περισσότερο με την ανθρώπινη οπτική θέαση.
3. Τι είναι το DRI Range;
Είναι ένα μέσο μέτρησης της απόστασης στην οποία ένας ανιχνευτής υπερύθρων μπορεί να παράγει μια εικόνα συγκεκριμένου στόχου και μπορεί να χωριστεί σε εύρος ανίχνευσης, εύρος αναγνώρισης, εύρος αναγνώρισης.
D (Ανίχνευση): ικανότητα διάκρισης ενός αντικειμένου από το φόντο
R (Αναγνώριση): ικανότητα ταξινόμησης της κατηγορίας αντικειμένων (ζώο, άνθρωπος, όχημα, σκάφος…)
I (Αναγνώριση): ικανότητα περιγραφής του αντικειμένου με λεπτομέρειες (ένας άντρας με καπέλο, ένα ελάφι, ένα τζιπ…)
Σύμφωνα με τα κριτήρια του Johnson, όταν η πιθανότητα ορατής λεπτομέρειας στόχου στην απόσταση DRI είναι 50%, τα ελάχιστα ζεύγη αριθμητικών γραμμών του στόχου είναι 1:3:6 (ή 1:4:8) και ο αντίστοιχος ελάχιστος αριθμός pixel είναι 2:6:12 (ή 2:8:16).
Υποθέτοντας ότι η διάμετρος στόχος είναι H, η εστιακή απόσταση είναι f, το μέγεθος εικονοστοιχείων είναι d και ο αριθμός των ζευγών γραμμών είναι n, τότε η απόσταση προβολής L=H×f/(2n×d)
