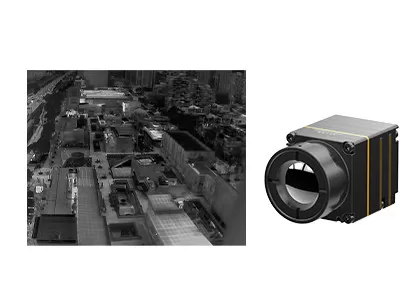

9.1mm 30Hz LWIR 640x512 12μM υπέρυθρη ενότητα καμερών για τους κηφήνες

  • 9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module For Drones
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου iTL612/R
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 Κατανάλωση ισχύος 0.7W
Φασματική σειρά 8~14μm Πίσσα εικονοκυττάρου 12μm
Χαρακτηριστικό NETD ≤40mK Ποσοστό πλαισίων 30Hz
Υψηλό φως

12uM υπέρυθρη ενότητα καμερών

,

υπέρυθρη ενότητα καμερών 30Hz LWIR

,

πυρήνας καμερών 9.1mm θερμικός
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
TWIN612 ενότητα θερμικής λήψης εικόνων



9.1mm 30Hz LWIR 640x512 12μm υπέρυθρη ενότητα καμερών για τους κηφήνες



Περιγραφή προϊόντων


Ο υπέρυθρος πυρήνας καμερών iTL612R ενσωματώνει τον υπέρυθρο θερμικό ανιχνευτή συσκευασίας επιπέδων γκοφρετών 640x512/12μm (WLP). Είναι μια μη ψυχόμενη ενότητα θερμικής λήψης εικόνων LWIR ραδιομετρική για τους κηφήνες με τη φασματική σειρά από 8 σε 14μm.

iTL612 θερμικά χαρακτηριστικά γνωρίσματα ενότητας καμερών στην αιχμηρή και τραγανή παρουσίαση εικόνας, το συμπαγές μέγεθος και το χαμηλότερο κόστος. Προσανατολισμένη για την πλήρως βελτιστοποιημένη ανταλλαγή, η μη ψυχόμενη θερμική ενότητα iTL612R παρέχει μια αξιόπιστη λύση για την υπέρυθρη ολοκλήρωση συστημάτων με το περιορισμένο διάστημα. Η συμπαγής δομή της έχει φθάσει σε κορυφαίο της ίδιας ενότητας προδιαγραφών. Έχει επίσης μια προαιρετική thermographic λειτουργία με τη σειρά μέτρησης από -20℃~550 ℃ για τη βιομηχανική μέτρηση θερμοκρασίας.

Η θερμική ενότητα iTL612 αναπτύσσεται ειδικά για τον τομέα της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.


Κύρια χαρακτηριστικά γνωρίσματα


Συμπαγές & ελαφρύ σχέδιο
• Μέγεθος: 21mm×22.3mm×27.3mm (με το φακό 9.1mm)
• Βάρος: 20.8g±1.5g (με το φακό 9.1mm)
• Χαμηλής ισχύος κατανάλωση τόσο μικρή όσο 0.7W

Σαφής εικόνα & ακριβής ραδιομετρία
• Ολοκαίνουργιος αλγόριθμος διαδικασίας εικόνας: NUC/3DNR/DNS/DRC/EE
• Παράθυρα υποστήριξης/Linux/ARM SDK
• Υποστήριξη περιφερειακή, μέτρηση θερμοκρασίας σημείου & ισόθερμου

Διάφορες διεπαφές για την εύκολη ολοκλήρωση
• DVP/LVDS/USB2.0 διεπαφές, παραγωγή στοιχείων εικόνας RAW/YUV, έλεγχος τμηματικών λιμένων


Προδιαγραφές προϊόντων



Πρότυπο iTL612/R
Απόδοση ανιχνευτών IR
Ευαίσθητο υλικό Οξείδιο βαναδίου
Ψήφισμα 640×512
Μέγεθος εικονοκυττάρου 12μm
Φασματική σειρά 8~14μm
Χαρακτηριστικό NETD ≤40mk
Επεξεργασία εικόνας
Ποσοστό πλαισίων 30Hz
Χρόνος ξεκινήματος 5s
Ψηφιακό βίντεο RAW/YUV/BT656
Αλγόριθμος εικόνας Διόρθωση μη-ομοιομορφίας (NUC)
τρισδιάστατη μείωση θορύβου (3DNR)
De-θόρυβος (DNS)
Συμπίεση δυναμικής περιοχής (DRC)
Αύξηση ακρών (EE)
Επίδειξη εικόνας Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα
Λογισμικό PC
ICC λογισμικό Έλεγχος ενότητας & τηλεοπτική επίδειξη
Ηλεκτρικές προδιαγραφές
Τυποποιημένη εξωτερική διεπαφή 30Pin_HOURS: DF40C-30DP-0.4V (51), (ΩΡΕΣ, αρσενικό)
Πίνακας επέκτασης USB Τύπος-γ
Διεπαφή επικοινωνίας RS232-TTL/USB2.0
Ψηφιακή τηλεοπτική διεπαφή CMOS8/USB2.0
Τάση ανεφοδιασμού 3.3V±0.1V VDC
Χαρακτηριστική κατανάλωση ισχύος 0.7W
Μέτρηση θερμοκρασίας
Λειτουργούσα σειρά θερμοκρασίας -10°C~+50°C
Σειρά μέτρησης θερμοκρασίας -20°C~+150°C, 0°C~550°C Προσαρμογή και επέκταση υποστήριξης
Ακρίβεια μέτρησης θερμοκρασίας Μεγαλύτερος ±3°C ή ±3% (@23℃±3℃)
Περιφερειακή μέτρηση θερμοκρασίας Μέγιστο, ελάχιστο και μέση τιμή υποστήριξης της περιφερειακής θερμοκρασίας παραγωγής
SDK Παράθυρα υποστήριξης/Linux/ARM Επιτύχετε την τηλεοπτικές ανάλυση και τη μετατροπή ρευμάτων από γκρίζο στη θερμοκρασία
Φυσικά χαρακτηριστικά
Μέγεθος (χιλ.) 21×22.3×27.3 (με το φακό 9.1mm)
Βάρος 20.8g±1.5g (με το φακό 9.1mm)
Περιβαλλοντική προσαρμοστικότητα
Λειτουργούσα θερμοκρασία -40°C~+70°C
Θερμοκρασία αποθήκευσης -45°C~+85°C
Υγρασία 5%~95%, Non-condensing
Δόνηση 5.35grms, άξονας 3
Κλονισμός Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση
Πιστοποιητικά ROHS2.0/REACH
Οπτική
Προαιρετικός φακός Σταθερή εστίαση αθερμική: 9.1mm



Βιομηχανικές εφαρμογές


Η ενότητα θερμικής λήψης εικόνων iTL612/R μπορεί να ενσωματωθεί UAV στα ωφέλιμα φορτία και τις φορετές συσκευές έτσι ώστε χρησιμοποιείται ευρέως στους τομείς της προφητικής συντήρησης, της φωτοβολταϊκής επιθεώρησης, της προστασίας του περιβάλλοντος, της επιστημονικής έρευνας, της αεροφωτογραφίας, της αστυνομικής έρευνας, της ανακούφισης & της διάσωσης, της πρόληψης δασικής πυρκαγιάς, της αστικής ασφάλειας κ.λπ.
9.1mm 30Hz LWIR 640x512 12μM υπέρυθρη ενότητα καμερών για τους κηφήνες 0


Εκθέσεις GST


9.1mm 30Hz LWIR 640x512 12μM υπέρυθρη ενότητα καμερών για τους κηφήνες 1


FAQs



1.What είναι υπέρυθρη θερμική λήψη εικόνων;

Η υπέρυθρη θερμική λήψη εικόνων είναι ένα είδος μεθόδου που χρησιμοποιεί την υπέρυθρη ακτινοβολία και τη θερμική ενέργεια για να συγκεντρώσει τις πληροφορίες για τα αντικείμενα. Σύμφωνα με τη διαφορά ακτινοβολίας μεταξύ του αντικειμένου και του περιβάλλοντος υποβάθρου και τη διαφορά ακτινοβολίας κάθε μέρους το ίδιο του αντικειμένου, η υπέρυθρη θερμική εικόνα μπορεί να παρουσιάσει διακύμανση ακτινοβολίας κάθε μέρους της σκηνής, παρουσιάζοντας κατά συνέπεια τα χαρακτηριστικά της σκηνής.



2. Ποιο είναι το πλεονέκτημα της υπέρυθρης θερμικής λήψης εικόνων;

-Δείτε μέσω του συνολικού σκοταδιού

-Προσδιορισμός κάτω από την κάλυψη

-Ανίχνευση μακροχρόνιας σειράς

-Ανίχνευση διανομής θερμότητας

-Μέτρηση θερμοκρασίας μη-επαφών

-Συνειδητοποίηση επαγγέλματος

-Και ούτω καθεξής



3. Ποιες είναι οι εφαρμογές της υπέρυθρης θερμικής λήψης εικόνων;

Η μέτρηση θερμοκρασίας και η παντός καιρού απεικόνιση είναι δύο βασικές λειτουργίες της υπέρυθρης τεχνολογίας θερμικής λήψης εικόνων. Τα προϊόντα που αναπτύσσονται βασισμένα σε αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στη ηλεκτρική δύναμη, την ασφάλεια & τον έλεγχο, τη βιομηχανική κατασκευή, τη επιστημονική έρευνα, την ιατρική περίθαλψη και άλλους παραδοσιακούς τομείς.
