Επιταχυντής για τη δροσισμένη υπέρυθρη ενότητα ΑΓΓΕΛΙΏΝ ανιχνευτών δροσισμένη 640x512

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS615A
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Cryocooler RS058
NETD ≤17mK Φασματική σειρά 3.7~4.8μm
ΜΕΓΕΘΟΣ 147x58.5x71mm Βάρος ≤680g
Υψηλό φως

640x512 δροσισμένη ενότητα ΑΓΓΕΛΙΩΝ

,

Υπέρυθρη δροσισμένη ανιχνευτής ενότητα ΑΓΓΕΛΙΩΝ

,

Επιταχυντής για το δροσισμένο υπέρυθρο ανιχνευτή

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

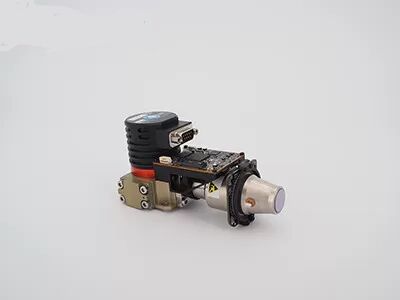

Επιταχυντής για τη δροσισμένη υπέρυθρη ενότητα ΑΓΓΕΛΙΏΝ ανιχνευτών δροσισμένη 640x512


EYAS615A δροσισμένη θερμική ενότητα από GST τις υπέρυθρες ακτίνες



Η δροσισμένη ενότητα ΑΓΓΕΛΙΩΝ με 640x512/15μm MCT MWIR δρόσισε τον υπέρυθρο ανιχνευτή για τη γρήγορη ολοκλήρωση



Περιγραφή προϊόντων



EYAS δροσισμένες οι σειρά ενότητες ΑΓΓΕΛΙΩΝ έχουν τη λειτουργία προενισχυτών για να μετατρέψουν το αναλογικό σήμα από τους δροσισμένους ανιχνευτές IR σε μια ψηφιακή τηλεοπτική παραγωγή ρευμάτων. Είναι διαθέσιμο με τα διαφορετικά σχήματα ψηφίσματος και τις διαφορετικές ζώνες κυμάτων. EYAS615A είναι μέλος EYAS της οικογένειας με το δροσισμένους ανιχνευτή 640x512/15μm MWIR και RS058 cryocooler που ενσωματώνονται.



Με EYAS δροσισμένη τη σειρά ενότητα ΑΓΓΕΛΙΩΝ, είναι εύκολο για τους πελάτες ΚΑΕ να πραγματοποιήσουν τη γρήγορη δοκιμή αποδοχής στους υπέρυθρους ανιχνευτές GST, να αρχίσουν τη γρήγορη δευτεροβάθμια ανάπτυξη και να κοντύνουν την περίοδο ανάπτυξής τους ενοτήτων και πλήρων προϊόντων βασισμένων στους δροσισμένους υπέρυθρους ανιχνευτές.



Η σφαιρική τεχνολογία αισθητηρίων ειδικεύεται στο σχέδιο, την κατασκευή, τις πωλήσεις και το μάρκετινγκ των ανιχνευτών θερμικής λήψης εικόνων και των υπέρυθρων ενοτήτων. Μπορούμε να παρέχουμε τους πελάτες μας ποικίλες υπέρυθρες λύσεις θερμικής λήψης εικόνων που κονταίνουν το δευτεροβάθμιο χρόνο ανάπτυξης και μειώνουν πολύ το κόστος για τους πελάτες.



Κύρια χαρακτηριστικά γνωρίσματα



Η υψηλή επίδοση δρόσισε τον υπέρυθρο ανιχνευτή
• Υψηλή θερμική ευαισθησία με χαρακτηριστικό NETD≤17mk



Εύκολος να αναπτυχθεί & να ενσωματώσει
• Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής διεπαφών Cameralink, έλεγχος τμηματικών λιμένων
• Ενσωματωμένη δομή που έχει τη συνεπή διάσταση με τον ανιχνευτή



Συλλάβετε τον κινούμενο στόχο υψηλής ταχύτητας
• Η συχνότητα πλαισίων παραγωγής είναι διευθετήσιμη σε 1~120Hz



Προδιαγραφές προϊόντων



Πρότυπο EYAS615A
Απόδοση ανιχνευτών IR
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 15μm
Cryocooler RS058
Φασματική σειρά 3.7μm~4.8μm MW
Χρόνος ψύξης (25°C) ≤6min
Βέλτιστο NETD (20°C) ≤17mK
Τρόπος εργασίας
Ποσοστό πλαισίων 1~120Hz διευθετήσιμος
Τρόπος εργασίας Στιγμιότυπο ITR/IWR τρόπος ολοκλήρωσης Τρόπος παραθύρων Anti-blooming
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή Καρφίτσα QSH 60
Ψηφιακό βίντεο Cameralink: Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής
Εξωτερικός συγχρονισμός CC1: INT/Frame εξωτερικός συγχρονισμός CC2: Εξωτερικός συγχρονισμός MC
Επικοινωνία Τμηματικός λιμένας Cameralink: TFG+/-, TC+/- 9600bps
Παροχή ηλεκτρικού ρεύματος 1 επιτροπή απεικόνισης καναλιών: 5V
1 κανάλι Cryocooler: 24V
Σταθερή κατανάλωση ισχύος 7W
Διάσταση (χιλ.) 147×58.5×71
Βάρος ≤680g
Θερμοκρασία εργασίας -40°C ~ +60°C
Μέγεθος δόνησης Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB
Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα



Βιομηχανικές εφαρμογές



Η ενότητα θερμικής λήψης εικόνων EYAS615A χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.



Επιταχυντής για τη δροσισμένη υπέρυθρη ενότητα ΑΓΓΕΛΙΏΝ ανιχνευτών δροσισμένη 640x512 0



Η υπέρυθρη γραμμή ανιχνευτών μας



Επιταχυντής για τη δροσισμένη υπέρυθρη ενότητα ΑΓΓΕΛΙΏΝ ανιχνευτών δροσισμένη 640x512 1

FAQs



1. Τι είναι θερμικό sensiivity;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (θόρυβος ισοδύναμη διαφορά θερμοκρασίας), είναι μια βασική παράμετρος για την αξιολόγηση του μέσου κύματος (MWIR) και των μακροχρόνιων καμερών θερμικής λήψης εικόνων κυμάτων (LWIR). Συσχετίζεται άμεσα με τη σαφήνεια που μετριέται από θερμικό imager. Είναι μια αριθμητική αξία που αντιπροσωπεύει τη σήματος προς θόρυβο αναλογία της διαφοράς θερμοκρασίας και μετρημένος στα milliKelvins (MK). Όσο μικρότερη η θερμική αξία ευαισθησίας, τόσο υψηλότερη η ευαισθησία και τόσο σαφέστερη η εικόνα.



2. Ποια είναι η διαφορά μεταξύ των μη ψυχόμενων και δροσισμένων ανιχνευτών IR;

Υπάρχουν αυτήν την περίοδο δύο τύποι υπέρυθρων αισθητήρων θερμικής λήψης εικόνων στην αγορά, που δροσίζονται και μη ψυχόμενοι.

Ο μη ψυχόμενος ανιχνευτής IR λειτουργεί στην περιβαλλοντική θερμοκρασία. Είναι βασισμένο στη βιομηχανία ημιαγωγών και έτσι συνήθως μπορεί να κατασκευαστεί στο μεγάλο όγκο με το μικρό μέγεθος και το χαμηλότερο κόστος. Οι μη ψυχόμενοι ανιχνευτές IR χρησιμοποιούνται ευρέως στις φορητές/φορητές/κινητές συσκευές.

Οι δροσισμένοι ανιχνευτές IR συσκευάζονται σε μια μονάδα που τους κρατά εξαιρετικά - χαμηλή θερμοκρασία που θα υποστηριχθεί από ένα δοχείο ψύξης cryo. Είναι πολύ μεγαλύτεροι, ακριβότεροι και λιγότερο αξιόπιστοι από τους μη ψυχόμενους αισθητήρες, κυρίως που οφείλονται στα σύνθετα συστήματα ψύξης που απαιτούν. Εντούτοις, τα δροσισμένα συστήματα είναι απίστευτα ευαίσθητα και συνήθως εργασία με τη μακροχρόνια εστιακή οπτική μήκους για να επιτύχουν την αποστολή μακροχρόνιας σειράς
