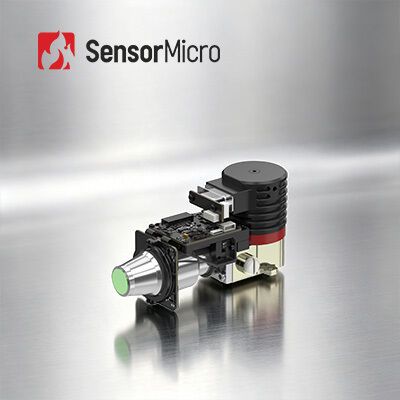

Μονάδα AD με ψύξη, ανάλυσης 640x512, μεγέθους pixel 15μm, με ρυθμό καρέ 1~120Hz για θερμική απεικόνιση

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G615MA
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Ρυθμός καρέ 1~ 120Hz, ρυθμιζόμενο
Ανιχνευτής υπερύθρων NETD (23℃) 16mK(F2); 18mK(F4) Φασματικό εύρος 30,7μm±0,2μm·4,8μm±0,2μm
Μέγεθος 142×59×78 χιλιοστά Βάρος ≤650 γρ
Επισημαίνω

640x512 δροσισμένη ενότητα ΑΓΓΕΛΙΩΝ

,

Υπέρυθρη δροσισμένη ανιχνευτής ενότητα ΑΓΓΕΛΙΩΝ

,

Επιταχυντής για το δροσισμένο υπέρυθρο ανιχνευτή
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Επιταχυντής για ψυκτικό ανιχνευτή υπέρυθρου 640x512/15μm ψυκτικό ενότητα AD
Επισκόπηση του προϊόντος

Ψυχροποιημένη μονάδα AD με ανιχνευτή υπέρυθρου ψύξης MWIR MCT 640x512 / 15 μm για ταχεία ολοκλήρωση

Οι ενότητες ψύξης AD της σειράς EYAS G διαθέτουν λειτουργία προ-ενισχυτή για τη μετατροπή αναλογικών σημάτων από ψυγμένους ανιχνευτές υπέρυθρων σε ψηφιακές εξόδους ροής βίντεο.Διατίθεται σε διάφορες μορφές ανάλυσης και ζώνες κυμάτων.

Η μονάδα ψύξης AD EYAS G615MA ενσωματώνει έναν ανιχνευτή υπέρυθρου ψύξης MWIR 640×512/15μm με πλακέτα κυκλώματος AD και περιστρεφόμενο ψυκτικό Stirling RS058.Μετατρέπει τα αναλογικά σήματα εξόδου σε ψηφιακές ροές βίντεο, παρέχοντας παράλληλα ισχύ κίνησης και χρονισμό ελέγχου, επιτρέποντας στους πελάτες OEM να δοκιμάζουν και να επαληθεύουν γρήγορα τους ανιχνευτές, να απλοποιούν τις διαδικασίες ενσωμάτωσης και να επιταχύνουν την πρόοδο της ανάπτυξης.

Με τις ενότητες AD ψύξης της σειράς EYAS G, οι ολοκληρωτές OEM μπορούν να εκτελέσουν γρήγορες δοκιμές αποδοχής σε ανιχνευτές υπέρυθρου SensorMicro, να ξεκινήσουν ταχεία δευτερογενή ανάπτυξη,και να συντομεύσει τους κύκλους ανάπτυξης για τις ενότητες και τα ολοκληρωμένα προϊόντα που βασίζονται σε ψύκτες υπέρυθρων ανιχνευτών.

Βασικά χαρακτηριστικά
  • Αναλογική σε ψηφιακή μετατροπή, επιταχυνόμενη ανάπτυξη- Βασισμένοι σε ανιχνευτές υπέρυθρου ψύξης 640x512 MWIR με ενσωματωμένο κυκλώμα AD για μετατροπή αναλογικής σε ψηφιακή και σταθερές διαστάσεις ανιχνευτών
  • Ενδοκόκκινο ψύξη μεσαίου κύματος για υψηλή ευελιξία- Ψύξη μεσαίου κύματος με εξαιρετική συνέπεια, σταθερή παροχή και βασική ανάλυση για ευρεία προσαρμοστικότητα
  • Εξαιρετική απόδοση, εύκολη ενσωμάτωση- Η διεπαφή Cameralink εκδίδει 16bit raw data με έλεγχο σειριακής θύρας, ρυθμιζόμενο υψηλό frame rate από 1 έως 120 Hz για την λήψη ταχείας κίνησης στόχων
Προδιαγραφές προϊόντος
Σχήμα ΕΥΑΣ G615MA
Δείκτες
Απόφαση 640×512
Μέγεθος pixel 15 μm
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 16mK(F2); 18mK(F4)
Τρόπος λειτουργίας
Ποσοστό καρέ 1~ 120Hz, ρυθμιζόμενο
Τρόπος λειτουργίας Γρήγορη εικόνα
Τρόποι ενσωμάτωσης ITR/IWR Αντιφλούδα, λειτουργία Windows
Ηλεκτρική
Τυπική εξωτερική διεπαφή 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Ψηφιακό βίντεο 16 bit CameraLink (CameraLink βασική λειτουργία)
Εξωτερική συγχρονισμός CC1: Εξωτερικό πλαίσιο συγχρονισμένο
Επικοινωνία CameraLink UART (προεπιλεγμένο) / RS232 (προσαρμόσιμη)
Ταχύτητα Baud: 9600bps (προεπιλεγμένο)
Ηλεκτρική τροφοδοσία Δελτίο AD: 5V
Κρυοψύκτη: 24V
Σταθερή ισχύς (23°C) ≤ 8,5W
Χρόνος ψύξης (23°C) ≤6min30s
Μέγεθος (mm) 142×59×78
Βάρος (g) ≤ 650
Θέρμανση λειτουργίας -40°C~+71°C
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G615MA χρησιμοποιείται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένης της NDT, της παρακολούθησης του περιβάλλοντος, της παρακολούθησης μεγάλου βεληνεκούς, της επιστημονικής έρευνας και άλλων.

Η Γραμμή Ανιχνευτών υπέρυθρων
  • Υψηλή ευαισθησία και εξαιρετική απόδοση- Παγκόσμια κορυφαία τεχνολογία στην υπέρυθρη βιομηχανία
  • Διαφορετικοί ανιχνευτές υπέρυθρων διαθέσιμοι- Τόσο μη ψυγμένοι όσο και ψυγμένοι ανιχνευτές υπέρυθρων σε διαφορετικά σχήματα και μεγέθη pixel
  • Παραγωγή σε μεγάλες ποσότητες για να εξασφαλιστεί ταχεία παράδοση- Τρεις γραμμές παραγωγής με ετήσια παραγωγική ικανότητα έως εκατομμύρια ανιχνευτές
Συχνές Ερωτήσεις
Τι είναι η θερμική ευαισθησία;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (διαφορά ισοδύναμης θερμοκρασίας θορύβου), είναι βασική παράμετρος για την αξιολόγηση των θερμικών φωτογραφικών μηχανών μεσαίου κύματος (MWIR) και μεγάλου κύματος (LWIR).Είναι άμεσα συνδεδεμένη με την καθαρότητα που μετράται από την θερμική μηχανήΕίναι μια αριθμητική τιμή που αντιπροσωπεύει τη σχέση σήματος/θόρυβου της διαφοράς θερμοκρασίας και μετριέται σε milliKelvin (mK).Όσο μεγαλύτερη είναι η ευαισθησία και τόσο πιο καθαρή η εικόνα.

Ποια είναι η διαφορά μεταξύ των ανιχνευτών υπεριώδους ακτινοβολίας χωρίς ψύξη και με ψύξη;

Οι ανιχνευτές IR χωρίς ψύξη λειτουργούν σε θερμοκρασία περιβάλλοντος και βασίζονται στην τεχνολογία των ημιαγωγών.που επιτρέπει την παραγωγή σε μεγάλες ποσότητες με μικρό μέγεθος και χαμηλό κόστοςΧρησιμοποιούνται ευρέως σε φορητές / φορητές / κινητές συσκευές. Οι ψυκτικοί ανιχνευτές IR συσκευάζονται σε μονάδες που διατηρούν εξαιρετικά χαμηλές θερμοκρασίες χρησιμοποιώντας κρυοψυκτικούς.και λιγότερο αξιόπιστοι από τους μη ψυγμένους αισθητήρες λόγω των πολύπλοκων συστημάτων ψύξηςΩστόσο, τα ψυγμένα συστήματα προσφέρουν απίστευτη ευαισθησία και συνήθως λειτουργούν με οπτική μεγάλης εστιακής απόστασης για αποστολές μεγάλου βεληνεκούς.
