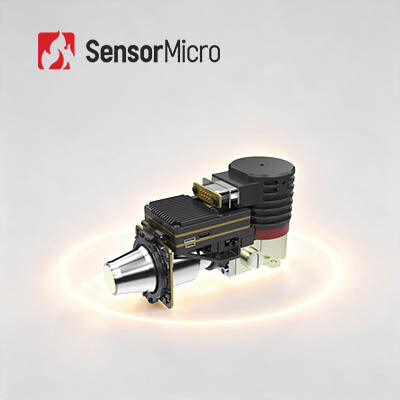

MCT MWIR Θερμική μονάδα ψύξης με ανάλυση 640x512 και μέγεθος εικονοστοιχείων 15μm για ανίχνευση μεγάλης απόστασης

  • MCT MWIR Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size for Long Range Detection
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC615WMA
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Χρόνος ψύξης (23℃) ≤8min@24V
Ανιχνευτής υπερύθρων NETD (23℃) 16mK(F2); 18mK(F4) Ρυθμός καρέ 50Hz/100Hz
Μέγεθος 142×58,8×80 χιλιοστά Βάρος ≤680 γρ
Επισημαίνω

MWIR Θερμική μονάδα ψύξης 640x512

,

Μοντέλο θερμικής ψύξης MCT 15um

,

Θερμική μονάδα ψύξης για ανίχνευση μεγάλης εμβέλειας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
MCT MWIR Ψυχροποιημένη θερμική μονάδα 640x512 / 15μm για ανίχνευση μεγάλης απόστασης
Επισκόπηση του προϊόντος

GAVIN GC615WMA Ψυγμένο μεσαίο κύμα υπέρυθρου 640x512 / 15 μm θερμικής κάμερας

Το GAVIN GC615WMA ενσωματώνει έναν ανιχνευτή MWIR ευρυζωνικής ζώνης 640×512/15μm και έναν ψυγείο χαμηλής θερμοκρασίας RS058, σε συνδυασμό με πολλαπλούς ενσωματωμένους αλγόριθμους επεξεργασίας εικόνας.Με την υψηλή ευαισθησία και την ευρεία φάσμα απάντησης, διαδραματίζει ζωτικό ρόλο σε προηγμένες εφαρμογές, όπως η ανίχνευση ελαττωμάτων σε υψηλές θερμοκρασίες, η πρόληψη δασικών πυρκαγιών και άλλα απαιτητικά σενάρια.

GAVIN GC series cooled thermal module utilizes MCT & T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in total darkness or bad weather conditionsΜπορεί να ανιχνεύσει και να αναγνωρίσει κινδύνους και απειλές σε μεγάλη απόσταση, ενώ παρουσιάζει περισσότερες λεπτομέρειες στόχου σε μικρή απόσταση.

Βασικά χαρακτηριστικά
  • Γενική FPA, ευρεία κάλυψη φάσματος- 640×512 βασική ανάλυση για καθαρή και λεπτομερή απεικόνιση με ευρεία φασματική κάλυψη 2,5-4,8 μm για διάφορες εφαρμογές
  • Εύκολη ενσωμάτωση, ευέλικτη διαμόρφωση- Διασύνδεση εικόνας CameraLink με υποστήριξη για έξοδο δεδομένων εικόνας RAW/YUV
  • Μεγάλη ταχύτητα εικόνας, άμεση λήψη- Προαιρετικές τιμές καρέ 50 Hz/100 Hz για τη λήψη στόχων που κινούνται γρήγορα
Προδιαγραφές προϊόντος
Σχήμα GAVIN GC615WMA
Απόφαση 640×512
Μέγεθος pixel 15 μm
Φασματική ανταπόκριση Διακοπή: ≤2,5μm, διακοπή: ≥4,8μm (50% απόκριση)
Διάγνωση υπέρυθρων ακτινοβολιών NETD (23°C) 16mK (F2)
18mK (F4)
Αποτελεσματική ταχύτητα εικονοστοιχείων ≥ 99,76%
Ποσοστό καρέ 50Hz/100Hz
Ψηφιακό βίντεο Πρότυπο: DVP/LVDS/USB2.0@50Hz
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Επικοινωνία Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Χρόνος ψύξης (23°C) ≤8min@24V
Σταθερή ισχύς (23°C) ≤ 10W
Μέγεθος (mm) 142 × 58,8 × 80
Βάρος (g) ≤ 680
Θέρμανση λειτουργίας -40°C~+71°C
Θέρμανση αποθήκευσης -55°C+71°C
Εστιακό μήκος 55 mm/F2
Βιομηχανικές εφαρμογές

Η ενότητα θερμικής κάμερας GAVIN GC615WMA χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως η παρακολούθηση του περιβάλλοντος, η παρακολούθηση μεγάλου βεληνεκούς, η αναγνώριση ελαττωμάτων υψηλής θερμοκρασίας και η πολλαπλή φάσμα.

Τα Πλεονεκτήματά Μας
  • Βαθιά τεχνική εμπειρογνωμοσύνη- Με πολλά χρόνια εμπειρίας στην έρευνα, την ανάπτυξη και την εφαρμογή της τεχνολογίας υπέρυθρων αισθητήρων, έχουμε χτίσει ισχυρές δυνατότητες σε σχεδιασμό τσιπ, κατασκευή πλακών,συσκευασία και δοκιμές, καθώς και την ολοκλήρωση του συστήματος.
  • Επικεντρωμένη στην καινοτομία και στην πρακτική εφαρμογή- Είμαστε αφοσιωμένοι στην προώθηση τεχνολογικών ανακαλύψεων στην θερμική απεικόνιση, συνεχώς σπρώχνοντας τα όρια στο NETD, SWaP, και θερμοκρασία λειτουργίας.
  • Διαφοροποιημένο χαρτοφυλάκιο προϊόντων- Υποστηριζόμενοι από ανεξάρτητη έρευνα και ανάπτυξη και πολλαπλές τεχνικές οδούς, προσφέρουμε μια ολοκληρωμένη γκάμα συστατικών ανίχνευσης υπέρυθρων ρύπων, τόσο με ψύξη όσο και χωρίς.
  • Ακριβής επικύρωση αξιοπιστίας- Υποστηριζόμενα από ένα ισχυρό σύστημα διαχείρισης ποιότητας, τα προϊόντα μας υποβάλλονται σε πολλαπλές διαδικασίες δοκιμών για να εξασφαλιστεί μακροπρόθεσμη σταθερότητα και αξιοπιστία.
  • Επαγγελματική τεχνική υποστήριξη- Η ομάδα μηχανικών μας συνεργάζεται στενά με τις ομάδες έρευνας και ανάπτυξης των πελατών και τις ομάδες προϊόντων για την επιτάχυνση της ολοκλήρωσης του συστήματος και τη βελτίωση της αποτελεσματικότητας.
Συχνές Ερωτήσεις
Τι είναι η θερμική ευαισθησία;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (διαφορά ισοδύναμης θερμοκρασίας θορύβου), είναι βασική παράμετρος για την αξιολόγηση των θερμικών φωτογραφικών μηχανών μεσαίου κύματος (MWIR) και μεγάλου κύματος (LWIR).Είναι άμεσα συνδεδεμένη με την καθαρότητα που μετράται από την θερμική μηχανήΕίναι μια αριθμητική τιμή που αντιπροσωπεύει τη σχέση σήματος/θόρυβου της διαφοράς θερμοκρασίας και μετριέται σε milliKelvin (mK).Όσο μεγαλύτερη είναι η ευαισθησία και τόσο πιο καθαρή η εικόνα.

Ποιες είναι οι εφαρμογές της θερμικής απεικόνισης;

Η μέτρηση θερμοκρασίας και η απεικόνιση σε όλες τις καιρικές συνθήκες είναι δύο βασικές λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρου.Τα προϊόντα που αναπτύσσονται με βάση αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια και την παρακολούθηση, βιομηχανική επιθεώρηση, πυρόσβεση, προγνωστική συντήρηση, ADAS, πρόληψη επιδημιών, AIoT κλπ.

Τι είναι ο ανιχνευτής MCT/HgCdTe;

Το MCT, που ονομάζεται επίσης HgCdTe, αναφέρεται στο υδράργυρο-καδμικό-τελλουρίδιο το οποίο είναι μια χημική ένωση από τελουρίδιο του καδμίου (CdTe) και τελουρίδιο του υδράργυρου (HgTe) και ένα κοινό υλικό σε φωτοανιχνευτές.Ο ανιχνευτής MCT/HgCdTe είναι φωτοαγωγός ανιχνευτής που λειτουργεί σε κρυογενές περιβάλλον και μπορεί να ανιχνεύσει υπέρυθρη ακτινοβολίαΕίναι πιο ευαίσθητος από τους θερμικούς αισθητήρες.
