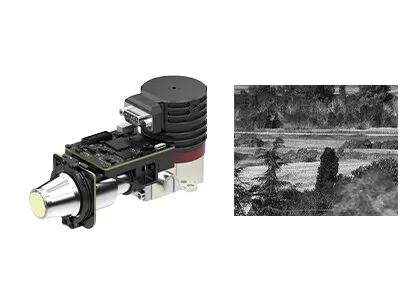

15μm 640x512 MCT MWIR Ψυχόμενη Θερμική Μονάδα Με Ενσωματωμένη Συναρμολόγηση Ψύκτη Dewar

  • 15μm 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS615A
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή negotiable
Όροι πληρωμής L/C,T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm Κρυοψύκτη RS058
NETD ≤ 17mK Φασματικό εύρος 3.7~4.8μm
Μέγεθος 147x58,5x71mm Βάρος ≤680 γρ
Επισημαίνω

15uM MWIR δρόσισε τη θερμική ενότητα

,

Το υλικό MCT δρόσισε τη θερμική ενότητα

,

Πιό δροσερές δροσισμένες συνέλευση ενότητες καμερών σκεύων Δεωαρ
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

15μm 640x512 MCT MWIR Ψυγμένη θερμική μονάδα με ολοκληρωμένη συναρμολόγηση ψύκτη Dewar

Περιγραφή του προϊόντος


Οι ψυγμένες μονάδες AD της σειράς EYAS έχουν τη λειτουργία προ-ενισχυτή για τη μετατροπή του αναλογικού σήματος από ψυγμένους ανιχνευτές υπέρυθρων σε ψηφιακή έξοδο ροής βίντεο.Είναι διαθέσιμο με διαφορετικές μορφές ανάλυσης και διαφορετικές ζώνες κυμάτωνΤο EYAS615A είναι μέλος της οικογένειας EYAS με ενσωματωμένο ανιχνευτή MWIR ψύξης 640x512 / 15μm και κρυοψύκτη RS058.


Με τη σειρά EYAS ψύξης ενότητας AD, είναι εύκολο για τους πελάτες OEM να πραγματοποιήσουν γρήγορη δοκιμή αποδοχής σε ανιχνευτές υπέρυθρων,να ξεκινήσει την ταχεία δευτερογενή ανάπτυξη και να συντομεύσει την περίοδο ανάπτυξής τους για τις ενότητες και τα ολοκληρωμένα προϊόντα που βασίζονται σε ψύκτες υπέρυθρων ανιχνευτών.


Ειδικευόμαστε στον σχεδιασμό, την κατασκευή, την πώληση και την εμπορία ανιχνευτών θερμικής απεικόνισης και ενότητες υπέρυθρων.Μπορούμε να παρέχουμε στους πελάτες μας μια ποικιλία λύσεων θερμικής απεικόνισης υπέρυθρου που συντομεύουν τον δευτερογενή χρόνο ανάπτυξης και μειώνουν σημαντικά το κόστος για τους πελάτες.


Βασικά χαρακτηριστικά


- Ανιχνευτής Ανάλυση: 640x512 / 15μm

- Ανιχνευτικό υλικό: MCT / HgCdTe

- Κρυοψύκτη: RS058

- Ρυθμιστή συχνότητα εικόνας: 1~120Hz

- Μέγεθος: 147×58.5×71mm

- Βάρος: ≤ 680 g

- Εύκολη ανάπτυξη και ενσωμάτωση


Προδιαγραφές προϊόντος


Σχήμα ΕΥΑΣ615Α
Απόδοση ανιχνευτή υπέρυθρων
Απόφαση 640x512
Πιξέλες 15 μm
Κρυοψυκτικό RS058
Φασματικό εύρος 30,7 μm· 4,8 μm MW
Χρόνος ψύξης (25°C) ≤6 λεπτά
Βέλτιστη NETD (20°C) ≤ 17mK
Τρόπος λειτουργίας
Ποσοστό καρέ 1~120Hz Ρυθμίσιμο
Τρόπος λειτουργίας Εικόνα; Τρόπος ολοκλήρωσης ITR/IWR; Τρόπος Windows; Αντιφυτρώσεις
Ηλεκτρική προδιαγραφή
Τυπική εξωτερική διεπαφή QSH 60 πιν
Ψηφιακό βίντεο Cameralink: έξοδος 16bit Raw Data
Εξωτερική συγχρονισμός CC1: INT/Frame εξωτερική συγχρονισμός; CC2: MC εξωτερική συγχρονισμός
Επικοινωνία Επικαιροποιημένη πρόσβαση στο δίκτυο
Ηλεκτρική τροφοδοσία Πίνακας απεικόνισης 1 καναλιού: 5V
1 κανάλι κρυοψύκτη: 24V
Σταθερή κατανάλωση ενέργειας 7W
Μέγεθος (mm) 147 × 58,5 × 71
Βάρος ≤ 680g
Θερμοκρασία λειτουργίας -40°C ~ +60°C
Μέγεθος δονήσεων Δονήσεις: GJB Μεταφορές υψηλής ταχύτητας σε οχήματα
Σοκ: Κύκλος μισού κύματος, 40g 11 ms, 3 άξονες 6 κατευθύνσεις 3 φορές κάθε


Βιομηχανικές εφαρμογές


Η μονάδα θερμικής απεικόνισης EYAS615A χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως το σύστημα απομακρυσμένης παρακολούθησης, το σύστημα βελτίωσης όρασης πτήσης, το πολυαισθητηριακό ωφέλιμο φορτίο κλπ.


15μm 640x512 MCT MWIR Ψυχόμενη Θερμική Μονάδα Με Ενσωματωμένη Συναρμολόγηση Ψύκτη Dewar 0


Η Γραμμή Ανιχνευτών υπέρυθρων


15μm 640x512 MCT MWIR Ψυχόμενη Θερμική Μονάδα Με Ενσωματωμένη Συναρμολόγηση Ψύκτη Dewar 1

Ενημερωτικά ερωτήματα


1Τι είναι η θερμική ευαισθησία;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (διαφορά ισοδύναμης θερμοκρασίας θορύβου), είναι βασική παράμετρος για την αξιολόγηση των θερμικών φωτογραφικών μηχανών μεσαίου κύματος (MWIR) και μεγάλου κύματος (LWIR).Είναι άμεσα συνδεδεμένη με την καθαρότητα που μετράται από την θερμική μηχανήΕίναι μια αριθμητική τιμή που αντιπροσωπεύει τη σχέση σήματος/θόρυβου της διαφοράς θερμοκρασίας και μετριέται σε milliKelvin (mK).Όσο μεγαλύτερη είναι η ευαισθησία και τόσο πιο καθαρή η εικόνα.


2Ποιες είναι οι εφαρμογές της θερμικής απεικόνισης;

Η μέτρηση θερμοκρασίας και η απεικόνιση σε όλες τις καιρικές συνθήκες είναι δύο βασικές λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρου.Τα προϊόντα που αναπτύσσονται με βάση αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια και την παρακολούθηση, ωφέλιμα φορτία UAV, βιομηχανική επιθεώρηση, πυρόσβεση, προγνωστική συντήρηση, ADAS, πρόληψη επιδημιών, AIoT κλπ.
