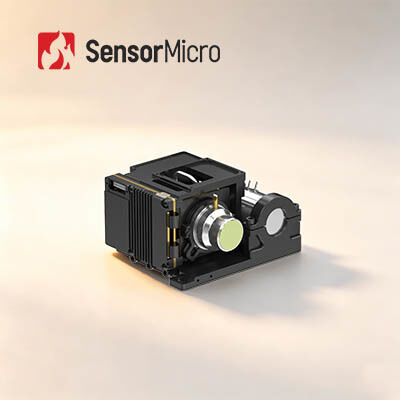

Ανάλυση 1024×768 Μέγεθος Pixel 10μm Ψυχόμενη Υπέρυθρη Θερμική Μονάδα για Παρακολούθηση Μεγάλης Εμβέλειας

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC1010HMG
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 1024 × 768/10μm Ρυθμός καρέ 50Hz
Ανιχνευτής υπερύθρων NETD (23℃) 20 mK(F2); 25mK(F4) Φασματικό εύρος 3,7~4,8μm
Μέγεθος 87×94×54,5 χιλιοστά Βάρος ≤460g
Επισημαίνω

15um MWIR ψυγεία θερμικής μονάδας

,

Θερμική μονάδα ψύξης υλικού MCT

,

Συγκρότημα ψύκτη Dewar Ενότητες ψύξης κάμερας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
10μm 1024×768 Ψυχόμενη HOT MWIR Θερμική Μονάδα Υπέρυθρων για Παρακολούθηση Μεγάλης Εμβέλειας
Επισκόπηση Προϊόντος

Ο πυρήνας ψυχόμενης υπέρυθρης κάμερας GAVIN GC1010HMG διαθέτει ανιχνευτή HOT MWIR 1024×768, 10μm. Με μεγαλύτερο πίνακα εστιακής επιφάνειας και μικρότερα pixel σε σύγκριση με το μοντέλο GC615HMG, καταγράφει πιο ευκρινείς εικόνες με περίπλοκες λεπτομέρειες. Τροφοδοτούμενος από προηγμένους αλγορίθμους επεξεργασίας εικόνας επόμενης γενιάς, παράγει σταθερά, υψηλής ποιότητας θερμικές εικόνες. Αξιοποιώντας την τεχνολογία HOT, η μονάδα επιτυγχάνει εξαιρετική απόδοση SWaP, με μειωμένες διαστάσεις, ελαφρύτερο βάρος και χαμηλότερη κατανάλωση ενέργειας. Εξοπλισμένος με άφθονες διεπαφές ψηφιακού βίντεο και ευέλικτες λειτουργίες εξόδου εικόνας, αυτός ο εύκολα ενσωματώσιμος πυρήνας ταιριάζει σε φορητά συστήματα, εναέριες κινητές ωφέλιμες φορτίες και εφαρμογές μακροχρόνιας παρακολούθησης, καλύπτοντας τέλεια συμπαγή έργα που δίνουν προτεραιότητα στη σμίκρυνση, την ενεργειακή απόδοση και την ανίχνευση μεγάλης απόστασης.

Κύρια Χαρακτηριστικά
  • Ανώτερη Ποιότητα με Μεγαλύτερο FPA και Μικρότερο Μέγεθος Pixel
    • Αναπτύχθηκε με βάση έναν ανιχνευτή ψυχόμενων υπέρυθρων HOT MWIR μεγάλης μορφής 1024×768/10μm, παρέχοντας ευκρινείς εικόνες και ευρύ οπτικό πεδίο
    • Εξοπλισμένο με αλγορίθμους επεξεργασίας εικόνας επόμενης γενιάς, συμπεριλαμβανομένων DRC, μείωσης θορύβου 2D/3D και ενίσχυσης ακμών EE για ανώτερη ποιότητα εικόνας
    • Το μικρότερο μέγεθος pixel 10μm παρέχει υψηλότερη χωρική ανάλυση και καλύτερο λόγο σήματος προς θόρυβο
  • Βελτιστοποίηση SWaP με την Τεχνολογία HOT
    • Υποστηρίζει λειτουργία υψηλής θερμοκρασίας 150K, με χρόνο ψύξης ≤ 4 λεπτά
    • Συμπαγές μέγεθος: 87×94×54,5mm, ελαφρύ: 460g
  • Πλούσιες Διεπαφές, Εύκολη Ενσωμάτωση
    • Υποστηρίζει διεπαφές CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Οπτικής Ίνας
    • Ευέλικτη έξοδος εικόνας RAW/YUV
Προδιαγραφές Προϊόντος
Μοντέλο GAVIN GC1010HMG
Ανάλυση 1024×768
Μέγεθος Pixel 10μm
Φασματική Απόκριση 3.7μm±0.2μm ~ 4.8μm±0.2μm
NETD Ανιχνευτή IR (23℃) 20mK(F2); 25mK(F4)
Ρυθμός Καρέ 50Hz
Ψηφιακό Ζουμ 1× έως 8× συνεχές ψηφιακό ζουμ
Κατεύθυνση Εικόνας Οριζόντια/Κάθετη/Διαγώνια Αναστροφή
Αλγόριθμος Εικόνας DRC, Μείωση Θορύβου Εικόνας 2D/3D, EE
Αναλογικό Βίντεο PAL/NTSC
Ψηφιακό Βίντεο Τυπικό: DVP/LVDS/USB2.0
Προαιρετικό: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μονοτροπική Οπτική Ίνα/Πολυτροπική Οπτική Ίνα
Εξωτερικός Συγχρονισμός Τυπικό: LV-TTL
Προαιρετικό: RS422/LVDS
Επικοινωνία Τυπικό: USB2.0/LV-TTL
Προαιρετικό: RS422/CAN/USB3.0/GigE
Τροφοδοσία 12V±1V
Σταθερή Κατανάλωση Ενέργειας (23℃) ≤8W
Χρόνος Ψύξης (23℃) ≤4min
Μέγεθος (mm) 87×94×54.5
Βάρος (g) ≤460
Θερμοκρασία Λειτουργίας -40℃~+71℃
Οπτικός Φακός Σταθερής εστίασης: 25mm/F2
Βιομηχανικές Εφαρμογές

Η θερμική μονάδα απεικόνισης GAVIN GC1010HMG χρησιμοποιείται ευρέως σε πολλούς τομείς όπως NDT, Περιβαλλοντική Παρακολούθηση, Επιτήρηση Μεγάλης Εμβέλειας, Επιστημονική Έρευνα κ.λπ.

Η Γραμμή Ανιχνευτών Υπέρυθρων μας

Εσωτερικές Τεχνολογίες Ανιχνευτών Υπέρυθρων

  • Ανιχνευτές Υπέρυθρων VOx Ψυχόμενοι 8 ιντσών 0.11μm
  • Ανιχνευτές Υπέρυθρων MCT Ψυχόμενοι 8 ιντσών 0.5μm
  • Ανιχνευτές Υπέρυθρων T2SL Ψυχόμενοι 8 ιντσών 0.5μm

Παραγωγική Ικανότητα & Πλεονεκτήματα

  • 6 εκατομμύρια αυτο-αναπτυγμένοι ανιχνευτές υπέρυθρων ετησίως
  • Εγκατάσταση κατασκευής ημιαγωγών 30.000 m²
  • Χώρος καθαρού δωματίου 20.000 m²
Συχνές Ερωτήσεις
Τι είναι η θερμική ευαισθησία;

Η Θερμική Ευαισθησία, γνωστή και ως NETD (Noise Equivalent Temperature Difference), είναι μια βασική παράμετρος για την αξιολόγηση θερμικών καμερών μέσου κύματος (MWIR) και μακρού κύματος (LWIR). Σχετίζεται άμεσα με την ευκρίνεια που μετράται από τον θερμικό απεικονιστή. Είναι μια αριθμητική τιμή που αντιπροσωπεύει τον λόγο σήματος προς θόρυβο της διαφοράς θερμοκρασίας και μετράται σε milliKelvins (mK). Όσο μικρότερη είναι η τιμή της θερμικής ευαισθησίας, τόσο υψηλότερη είναι η ευαισθησία και τόσο πιο καθαρή η εικόνα.

Ποιες είναι οι εφαρμογές της θερμικής απεικόνισης;

Η μέτρηση θερμοκρασίας και η απεικόνιση όλων των καιρικών συνθηκών είναι δύο βασικές λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρων. Τα προϊόντα που αναπτύσσονται με βάση αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια & παρακολούθηση, βιομηχανική επιθεώρηση, πυρόσβεση, προγνωστική συντήρηση, ADAS, πρόληψη επιδημιών, AIoT κ.λπ.
