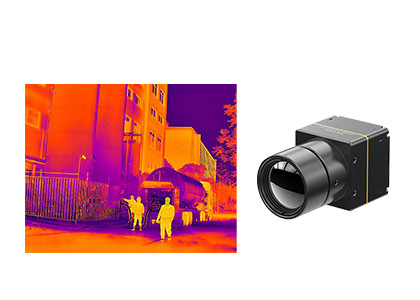

Uncooled 640x512 12μm Thermal Imaging Module Light Weight


Μη ψυχόμενη μονάδα θερμικής κάμερας LWIR 640x512/ 12μm με καθαρή θερμική απεικόνιση


Η θερμική μονάδα TWIN612 είναι ένα νέο προϊόν που αναπτύχθηκε από την SensorMicro. Ενσωματώνει έναν μη ψυχόμενο υπέρυθρο ανιχνευτή 640×512/12µm σε κεραμική συσκευασία. Με τυπικό NETD＜40mk, η θερμική μονάδα TWIN612 θα μπορούσε να παρουσιάσει καθαρότερη, ευκρινέστερη και πιο λεπτομερή εικόνα.

Με εύρος μέτρησης θερμοκρασίας -20℃~150℃/0~550℃, ακρίβεια ±2℃ ή ±2% και ρυθμό καρέ έως 30Hz, η θερμική μονάδα εγγυάται ομαλή θερμική εικόνα και ακριβή μέτρηση θερμοκρασίας.

Η θερμική μονάδα TWIN612 έχει τα πλεονεκτήματα του συμπαγούς σχεδιασμού, της ελαφριάς δομής και της κατανάλωσης ενέργειας μόλις 0,8w. Με βελτιωμένους αλγόριθμους εικόνας και λειτουργία μέτρησης θερμοκρασίας, η θερμική μονάδα TWIN612 παρουσιάζει πιο σταθερές εικόνες και ακριβή θερμοκρασία.

Η διαδικασία κεραμικής συσκευασίας είναι παρόμοια με τη μεταλλική συσκευασία, η οποία είναι μια ώριμη τεχνολογία συσκευασίας υπέρυθρων ανιχνευτών. Σε σύγκριση με τη μεταλλική συσκευασία, ο όγκος και το βάρος του συσκευασμένου ανιχνευτή θα μειωθούν σημαντικά. Έτσι, η θερμική μονάδα TWIN612 θα μπορούσε να εφαρμοστεί σε βιομηχανίες που έχουν αυστηρές απαιτήσεις σε μέγεθος, βάρος και κατανάλωση ενέργειας.

- Μίνι μέγεθος: 25,4mm×25,4mm×35mm
- Ελαφρύ: 25g
- Τυπικό NETD<40mk
- Ευκρινής, καθαρή θερμική απεικόνιση
- Τυπική κατανάλωση ενέργειας μόλις 0,8W


Η μονάδα θερμικής απεικόνισης TWIN612/R εφαρμόζεται στον τομέα της θερμογραφίας, της παρακολούθησης ασφαλείας, των ωφέλιμων φορτίων UAV, των ρομπότ, του έξυπνου υλικού, του ADAS, της πυρόσβεσης και της διάσωσης


1. Ποιο είναι το πλεονέκτημα της υπέρυθρης θερμικής απεικόνισης;

---Δείτε μέσα από το απόλυτο σκοτάδι

---Αναγνώριση κάτω από καμουφλάζ

---Ανίχνευση μεγάλης εμβέλειας

---Ανίχνευση κατανομής θερμότητας

---Μέτρηση θερμοκρασίας χωρίς επαφή

---Επίγνωση κατοχής

---Και ούτω καθεξής

2. Τι είναι η θερμική ευαισθησία;

Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (Noise Equivalent Temperature Difference), είναι μια βασική παράμετρος για την αξιολόγηση των θερμικών καμερών μεσαίου κύματος (MWIR) και μακρού κύματος (LWIR). Σχετίζεται άμεσα με τη σαφήνεια που μετράται από τη θερμική απεικόνιση. Είναι μια αριθμητική τιμή που αντιπροσωπεύει την αναλογία σήματος προς θόρυβο της διαφοράς θερμοκρασίας και μετράται σε milliKelvins (mK). Όσο μικρότερη είναι η τιμή θερμικής ευαισθησίας, τόσο υψηλότερη είναι η ευαισθησία και τόσο καθαρότερη είναι η εικόνα.

3. Ποια είναι η διαφορά μεταξύ συσκευασίας επιπέδου κυματοειδούς, κεραμικής συσκευασίας και μεταλλικής συσκευασίας;

Οι μη ψυχόμενοι υπέρυθροι ανιχνευτές χωρίζονται επί του παρόντος σε μεταλλική συσκευασία, κεραμική συσκευασία και συσκευασία επιπέδου κυματοειδούς. Η μεταλλική συσκευασία είναι η παλαιότερη και η καλύτερη μεταξύ των τριών κύριων μορφών συσκευασίας. η συσκευασία επιπέδου κυματοειδούς είναι κατάλληλη για μαζική παραγωγή. και η κεραμική συσκευασία προτιμάται περισσότερο από την ειδική αγορά για πολιτικά προϊόντα.
